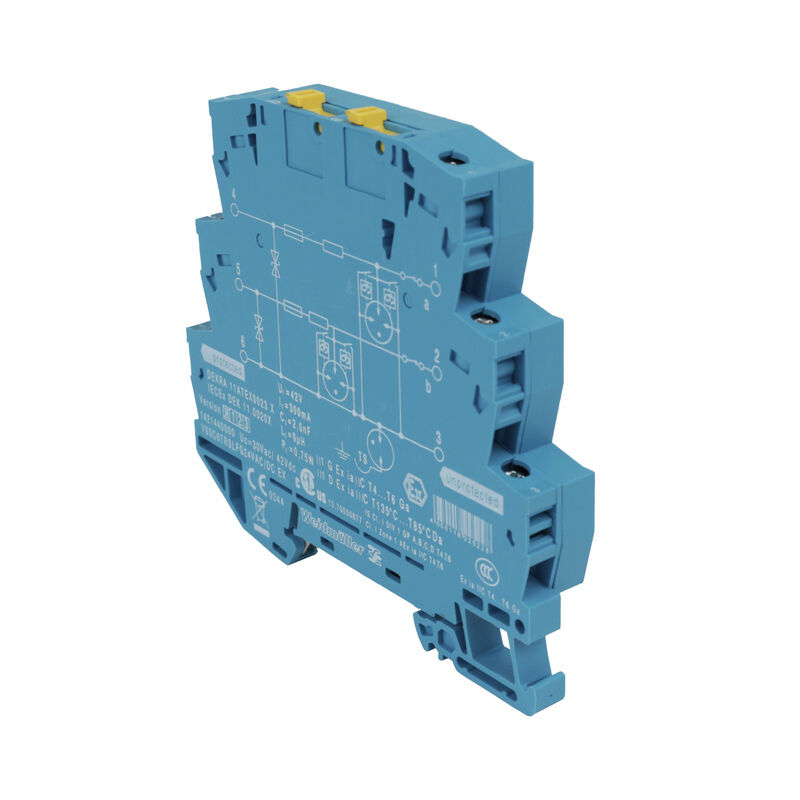

VSSC6 TR SL FG 24VAC/DC EX

Överspänningsskydd mäta-styra-reglera, Överspänningsskydd, MSR, U_P(L/N-PE) ≤ 1870 V

Produkt-ID 1421440000

Egenskaper

Allmänna beställningsdata

Utförande	Överspänningsskydd mäta-styra-reglera, Överspänningsskydd, MSR, U_P(L/N-PE) ≤ 1870 V
Art.nr.	1421440000
Typ	VSSC6 TR SL FG 24VAC/DC EX
GTIN (EAN)	4050118225228
Förp.	1 items

Mått och vikter

Djup	81 mm
Byggdjup (tum)	3,189 inch
Höjd	88,5 mm
Bygghöjd (tum)	3,484 inch
Bredd	12,4 mm
Byggbredd (tum)	0,488 inch
Nettovikt	0,081 g

Temperaturer

Lagertemperatur	-40 °C...80 °C
Drifttemperatur	-40 °C...70
Fuktighet	5...96 %

Sannolikhet för bortfall

SIL enligt IEC 61508	3
MTTF	1 342 a
SFF	96,67 %
λges	54
PFH i 1*10^-9 1/h	1.8

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	71e97bb7-979f-4330-94c0-20c629bb05e3

EX-skydd data

ATEX - Märkning damm	II 1 D Ex ia IIIC T135 °C …T85 °C Da
ATEX - Märkning gas	II 1 G Ex ia IIC T4… T6 Ga
IECEx - Märkning damm	II 1 D Ex ia IIIC T135 °C …T85 °C Da
IECEx - Märkning gas	II 1 G Ex ia IIC T4… T6 Ga
Ingångseffekt, max. P_I	0.75 W
Ingångsspänning, max. U_i	42 V
Inre kapacitans, max. C_I	2 nF
Inre induktivitet, max. L_I	0 µH
Temperaturklass T4/135 °C (-40 °C)... +120 °C) li	300 mA
Temperaturklass T5/100° C (-40 ° C ... +85 °C) li	300 mA
Temperaturklass T6/85 ° C (-40 ° C ... +70 °C) li	300 mA

CSA skyddsdata

Gasgrupp C	IIB
Gasgrupp D	IIA
Gasgrupper A, B	IIC
Ingångsspänning, max. U_i	42 V
Ingångsström, max. I_I	300 mA
Inre induktans, max. L_I	0 µH
Inre kapacitans, max. C_I	2 nF

Allmänna data

Brännbarhetsklass enligt UL 94	V-0
Byggform	Klämma
Frånskiljningsfunktion	Ja
Färgkod	ljusblå
Kontrollmöjlighet	Funktionsskruv med uttag för provkontakt anslutning 1, 2, 4, 5
Optisk funktionsdisplay	Nej
Segment	Mäta - Styra - Reglera
Skena	TS 35
Skyddsklass	IP20
Utförande	Överspänningsskydd, MSR

Isolationskoordinater enligt EN 50178

Nedsmutsningsgrad	2
Överspänningskategori	III

Märkdata IEC/EN

Antal poler	1
Avledningsström I_max. (8/20 µs) ledare-ledare	10 kA
Avledningsström I_max. (8/20 µs) ledare-PE	10 kA
Avledningsström I_n (8/20 µs) ledare-ledare	2.5 kA
Avledningsström I_n (8/20 µs) ledare-PE	2.5 kA
Avledningsström, max. (8/20 µs)	10 kA
Blixttestström I_imp (10/350 µs)	1 kA
Blixttestström, I_imp (10/350 µs) Ledare-PE	0,5 kA
Dämpning	250 MHz
Genomgångsmotstånd (6)	1,8 Ω 10 %
Högsta normalspänning, Uc (DC)	42 V
Högsta normalspänning, Uc (AC)	30 V
Impuls-återställningsförmåga	≤ 20 ms
Ingångsspänning, max. U_i	42 V
Kravklass enligt IEC 61643-21	C2 C3 D1
Märkspänning (AC)	24 V
Märkspänning (DC)	34 V
Märkström I_N	300 mA
Normer	IEC61643-21:2009 DIN EN 60079-0.2009 DIN EN 60079-26:2007 DIN EN 61241-11:2006
Signalöverföringsegenskaper (-3 dB)	270 Mhz
Skyddsnivå på utgångssidan Ledare-ledare 1 kV/µs, typiskt	70 V
Skyddsnivå U_P (typ.)	≤ 1870 V
Skyddsnivå U_P GND - PE	2 200 V
Skyddsnivå U_P Ledare - Ledare	70 V
Spänningstyp	AC/DC
Spänningstålighet vid FG mot PE	≥ 500 V
Stötströmstålighet C2	2.5 kA 8/20 µs 5 kV 1.2/50 µs
Stötströmstålighet C3	50 A 10/1000 μs
Stötströmstålighet D1	1 kA 10/350 μs
Överlast-urkopplingstillstånd	Modus 2

Anslutningsdata

Avisoleringslängd	10 mm
Anslutningstyp	Skruvanslutning
Åtdragningsmoment, min.	0,5 Nm
Åtdragningsmoment, max.	0,8 Nm
Anslutningsområde, min.	0,5 mm²
Anslutningsområde, max.	4 mm²
Ledardiameter, entrådig min.	0,5 mm²
Ledardiameter, entrådig max.	6 mm²
Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min	0,5 mm²
Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max.	4 mm²
Anslutningsarea, flertrådig, min.	0,5 mm²
Anslutningsarea, flertrådig, max.	4 mm²

Elektriska data

Spänningstyp

AC/DC

Allmänna data

Antal poler	1
Skyddsklass	IP20
Färgkod	ljusblå

Märkdata IECEx/ATEX/cUL

ATEX - Märkning damm	II 1 D Ex ia IIIC T135 °C …T85 °C Da
ATEX - Märkning gas	II 1 G Ex ia IIC T4… T6 Ga
IECEx - Märkning damm	II 1 D Ex ia IIIC T135 °C …T85 °C Da
IECEx - Märkning gas	II 1 G Ex ia IIC T4… T6 Ga
cUL-certifikat	[cUL Certificate](pdf/VSSC.PDF)

Viktig hänvisningstext

Produktinformation

Modus 2: Tillstånd där den spänningsbegränsande delen av SPD var kortsluten på grund av en mycket låg impedans inom SPD. Ledningen är obrukbar, men mätutrustningen är fortfarande skyddad med hjälp av en kortslutning.

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	[EG Baumusterprüfung / EC Type Examination](https://mdcop.weidmueller.com/mediadelivery/asset/900_313324) [SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329) [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86288)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61706)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1421440000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1421440000)
Användardokumentation	[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_49596)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)

Klassificeringar

ETIM 6.0	EC000943
ETIM 7.0	EC000943
ETIM 8.0	EC000943
ETIM 9.0	EC000943
ECLASS 9.0	27-13-08-07
ECLASS 9.1	27-13-08-07
ECLASS 10.0	27-13-08-07
ECLASS 11.0	27-13-08-07
ECLASS 12.0	27-17-90-90
ECLASS 13.0	27-17-90-90
ECLASS 14.0	27-17-90-90

Offerttexter

Annonstext lång

Överspänningsskydd i 12,4 mm bred montageskenemodul, i en del för en jordpotentialfri, egensäkert driven signalkrets med 48 V UC i 2-ledarteknik. En strömslinga med max. 0,6 A kan skyddas här. Varje signalväg kan öppnas med en frånskiljare. När plinten monteras skapas samtidigt ett gnistgap för högohmig jordning mellan montageskenan (jord) och skyddets referenspotential (ground). Optisk märkning av plinten enligt skyddets typ och spänningsnivå. Märkningsmöjlighet på plinten.

Annonstext kort

Överspänningsskydd i 12,4 mm bred montageskenemodul, i en del för en jordpotentialfritt driven egensäker signalkrets i 2-ledarteknik och gemensam ledare. Varje signalväg kan öppnas med en frånskiljare. Utförande: 48 V UC

Godkännanden

Godkännanden	![CE](/picture/CE.gif) ![CSAEX](/picture/CSAEX.gif) ![DEKRAATEX](/picture/DEKRAATEX.gif) ![FUSAFETY](/picture/FUSAFETY.gif) ![IECEXDEK](/picture/IECEXDEK.gif)
ROHS	Uppfyllelse
