W2T 4 FS-FT-PE BK
W2T 4 FS-FT-PE BK

W2T 4 FS-FT-PE BK

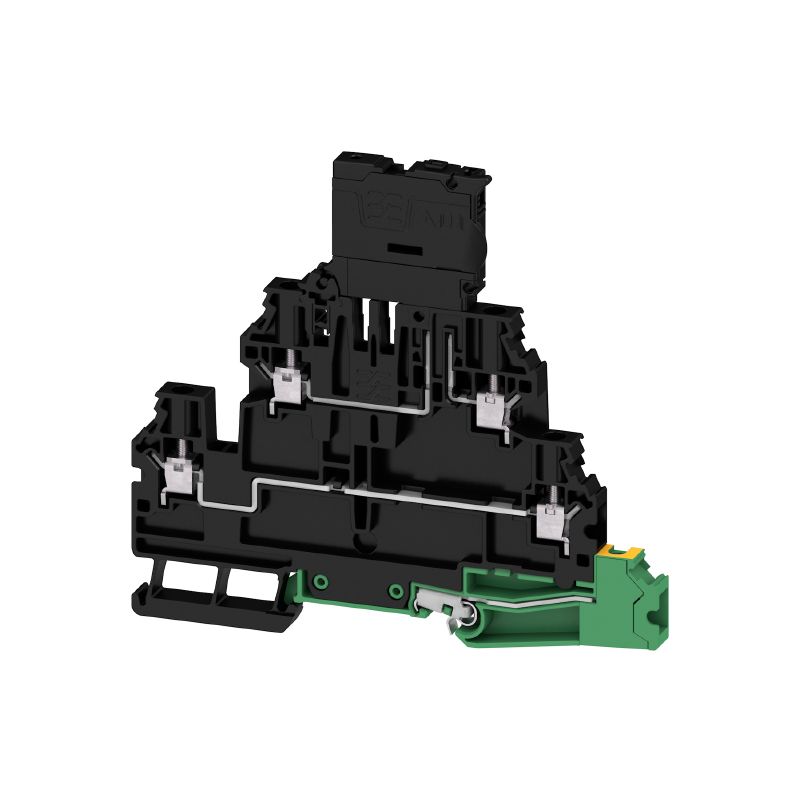

Borne portafusibles, Conexión brida-tornillo, negro, 4 mm², 6.3 A, 500 V, Número de conexiones: 5, Número de pisos: 3, TS 35

N.º de artículo 2894050000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 105 Productos relacionados 92
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Datos nominales IECEx/ATEX Valores característicos del sistema Otros datos técnicos Conductor embornable (conexión adicional) Conductors for clamping (rated connection) Datos nominales según CSA Generalidades Datos nominales Datos nominales según UL Indicación importante Clasificaciones

Homologaciones

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693
Certifikat nr (cURusEX)
E184763

Datos generales para pedido

Версия
Borne portafusibles, Conexión brida-tornillo, negro, 4 mm², 6.3 A, 500 V, Número de conexiones: 5, Número de pisos: 3, TS 35
Заказ №
2894050000
Тип
W2T 4 FS-FT-PE BK
GTIN (EAN)
4064675885092
Förp.
50 Pieza

Dimensiones y pesos

Глубина
99,5 mm
Profundidad (pulgadas)
3,917 inch
Высота
106,5 mm
Altura (pulgadas)
4,193 inch
Ширина
6,1 mm
Anchura (pulgadas)
0,24 inch
Nettovikt
32,05 g

Temperaturas

Температура окружающей среды
-60 °C…85 °C
Temperatura permanete de trabajo, min.
-60 °C
Temperatura permanete de trabajo, max.
130 °C

Conformidad medioambiental del producto

Состояние соответствия RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos del material

Grundläggande material
Wemid
Färgkod
negro
Brännbarhetsklass enligt UL 94
V-0

Datos nominales IECEx/ATEX

Certifikat nr. (ATEX)
TUEV20ATEX8502U
Certifikat nr. (IECEX)
IECEXTUR20.0014U
Max. spänning (ATEX)
550 V
Ström (ATEX)
6.3 A
Sección máx. del conductor (ATEX)
4 mm²
Max. spänning (IECEX)
550 V
Corriente (IECEX)
6.3 A
Ledararea max. (IECEX)
4 mm²

Valores característicos del sistema

Ändplatta krävs
Sí
Antal potentialer
3
Antal våningar
3
Número de puntos de embornado por piso
2
Antal potentialer per våning
1
Nivåer internt överkopplade
No
Montageskena obestyckad
TS 35
N-Funktion
No
PE-Funktion
Sí
PEN-Funktion
No

Otros datos técnicos

explosionstestat utförande
No
Monteringsanvisning
TS 35
Monteringstyp
TS 35
rastbar
Sí
Öppna sidor
derecha

Conductor embornable (conexión adicional)

Тип соединения, дополнительное соединение
Conexión brida-tornillo

Conductors for clamping (rated connection)

Anslutningsarea, fintrådig, min.
0,25 mm²
Anslutningsarea, flertrådig, max.
6 mm²
Anslutningsarea, flertrådig, min.
0,25 mm²
Anslutningsområde, max.
6 mm²
Anslutningsområde, min.
0,25 mm²
Anslutningsriktning
lateral
Anslutningstyp
Conexión brida-tornillo
Anslutningstyp 2
Conexión brida-tornillo
Antal anslutningar
5
Avisoleringslängd
8 mm
Klingmått
0,6 x 3,5 mm
Klämskruv
M 3
Ledararea, entrådig, max.
6 mm²
Ledararea, entrådig, min.
0,25 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
4 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,25 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
4 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,25 mm²
Ledararea, fintrådig, min.
0,25 mm²
Ledardiameter, AWG, max
AWG 10
Ledardiameter, AWG, min.
AWG 24
Ledardiameter, fintrådig, max.
6 mm²
Tolkdorn enligt 60 947-1
A3
Tvilling-ändhylsa, max.
1,5 mm²
Tvilling-ändhylsa, min.
0,5 mm²
Åtdragningsmoment, max.
0,8 Nm
Åtdragningsmoment, min.
0,5 Nm

Datos nominales según CSA

Certifikat nr. (CSA)
227442-80219640
Ledararea max. (CSA)
12 AWG
Ledararea min. (CSA)
24 AWG
Spänning grupp B (CSA)
300 V
Spänning grupp C (CSA)
300 V
Spänning grupp D (CSA)
600 V
Ström Gr B (CSA)
10 A
Ström Gr C (CSA)
10 A
Ström Gr D (CSA)
5 A

Generalidades

Нормы
IEC 60947-7-3
IEC 60947-7-2
IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 10
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Указание по установке
TS 35
Укомплектованная монтажная рейка
TS 35

Datos nominales

Märkarea
4 mm²
Märkspänning
500 V
Märkspänning DC
500 V
Märkström
6,3 A
Ström med max. ledare
6,3 A
Normer
IEC 60947-7-3
IEC 60947-7-2
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1 mΩ
Märkstötspänning
6 kV
Nedsmutsningsgrad
3
Överspänningskategori
III

Datos nominales según UL

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
12 AWG
Ledarstorlek Factory wiring min (cURus)
24 AWG
Ledarstorlek Field wiring max (cURus)
12 AWG
Ledarstorlek Field wiring min (cURus)
24 AWG

Indicación importante

Сведения об изделии
La tensión depende del elemento fusible seleccionado o del indicador luminoso seleccionado

Clasificaciones

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
