製品情報

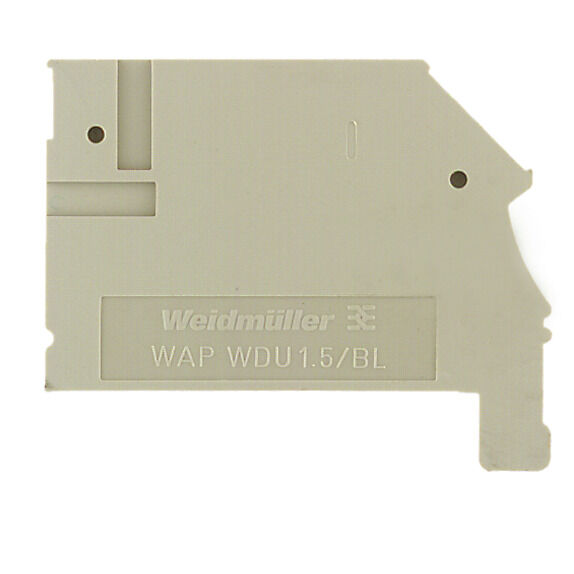

| バージョン | エンドプレート (端子), ダークベージュ, 高さ: 45.4 mm, 幅: 2.5 mm, V-0, Wemid |
| 注文番号 | 1577320000 |
| 種別 | WAP WDU1.5/BLZ/ZA |
| GTIN (EAN) | 4008190073770 |
| 数量 | 50 items |
| 深さ | 37 mm |
| 奥行き（インチ） | 1.457 inch |
| 高さ | 45.4 mm |
| 高さ（インチ） | 1.787 inch |
| 幅 | 2.5 mm |
| 幅（インチ） | 0.098 inch |
| 正味重量 | 1.821 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | ダークベージュ |
| UL 94 可燃性等級 | V-0 |
| バージョン | エンドプレート |
| 篏合仕様 | いいえ |
| 設置アドバイス |
フィードスルー（ブッシング）
直接実装 |
| 設置アドバイス |
フィードスルー（ブッシング）
直接実装 |
| 承認/証明書/適合証明書 | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ |
[CAD data -- 18503_WAP_WDU1.5-BLZ-ZA_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38077)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62189) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1577320000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1577320000) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | 適合 |
の付属品です
-
商品番号:1784460000販売単位:100 items
フィードスルー端子台, ねじ接続, ダークベージュ, 1.5 mm², 16 A, 250 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid, 120 °C
-
商品番号:1577260000販売単位:100 items
フィードスルー端子台, ねじ接続, ダークベージュ, 1.5 mm², 16 A, 250 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid, 120 °C
-
商品番号:1577340000販売単位:100 items
フィードスルー端子台, ねじ接続, ダークベージュ, 1.5 mm², 16 A, 250 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid, 120 °C
-
商品番号:1038900000販売単位:100 items
フィードスルー端子台, ねじ接続, ダークベージュ, 2.5 mm², 21.5 A, 400 V, 接続数: 1, レベル数: 1, TS 35, V-0, Wemid, 120 °C
