WDK 1.5/R3.5
Product image
WDK 1.5/R3.5

WDK 1.5/R3.5

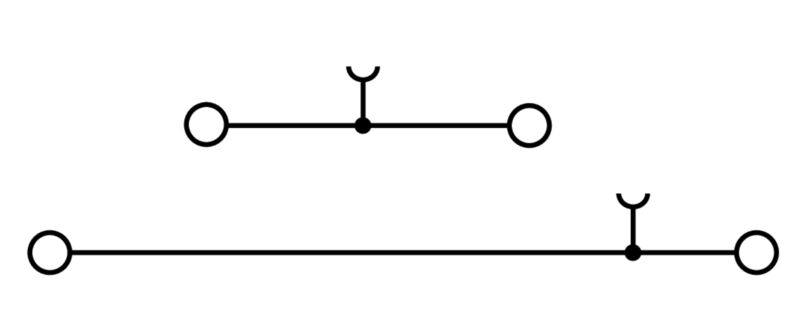

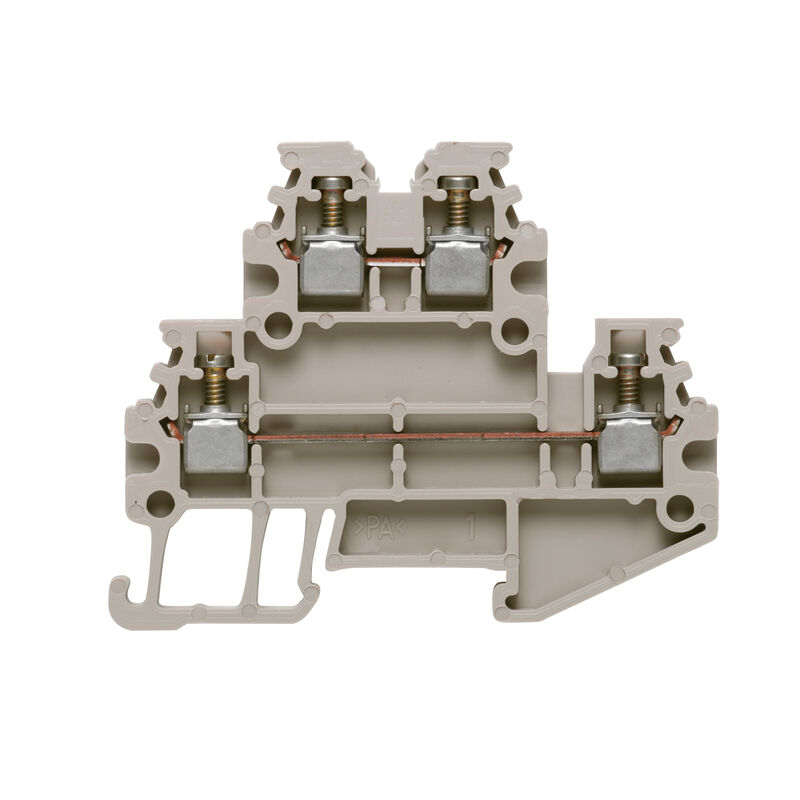

Multi-tier modular terminal, Screw connection, dark beige, 1.5 mm², 400 V, Number of connections: 4, Number of levels: 2, TS 15, V-0

N. articolo 1753290000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 13 Prodotti correlati 50
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications dalsze dane techniczne Conductors for clamping (additional connection) przewody zaciskane (złącze wymiarowane) dane znamionowe wg CSA Dimensioni General Rating data dane znamionowe wg UL Clasificaciones

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

General ordering data

Version
Multi-tier modular terminal, Screw connection, dark beige, 1.5 mm², 400 V, Number of connections: 4, Number of levels: 2, TS 15, V-0
Order No.
1753290000
Type
WDK 1.5/R3.5
GTIN (EAN)
4032248020751
Qty.
100 Pezzo

Dimensions and weights

Depth
37,5 mm
Depth (inches)
1,476 inch
Depth including DIN rail
38,5 mm
Height
46,5 mm
Altura (pulgadas)
1,831 inch
Width
3,5 mm
Szélesség (coll)
0,138 inch
Masa netto
3,77 g

Temperatures

Storage temperature
-25 °C...55 °C
Ambient temperature
-60 °C…85 °C
Continuous operating temp., min.
-60 °C
Температура при длительном использовании, макс.
130 °C

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Углеродный след продукта
  • Du berceau à la porte:
    0.082 kg CO2 eq.

Material data

기본 재질
Wemid
Färgkod
Beige oscuro
Classe d'inflammabilité selon UL 94
V-0

Rating data IECEx/ATEX

nr certyfikatu (ATEX)
DEMKO15ATEX1346U
Сертификат № (IECEX)
IECEXULD15.0003U
Napięcie maks. (ATEX)
275 V
Ток (ATEX)
15 A
Wire cross section max. (ATEX)
1.5 mm²
Napięcie maks. (IECEX)
275 V
Current (IECEX)
15 A
Ledararea max. (IECEX)
1.5 mm²
Marking EN 60079-7
Ex eb II C Gb
Marcatura Ex 2014/34/EU
II 2 G D

System specifications

Wykonanie
Screw connection
for plug-in cross-connector
One end without connector
niezbędna płyta zamykająca
Sí
Liczba potencjałów
2
liczba poziomów
2
Numero dei punti di serraggio per piano
2
Liczba potencjałów w rzędzie
1
Etages internes pontés
No
Przyłącze PE
No
Szyna montażowa
TS 15
Funkcja N
No
Funkcja PE
No
Funkcja PEN
No

dalsze dane techniczne

Antal likadana plintar
1
Explosion-tested version
Tak
Open sides
right
Type of mounting
Snap-on

Conductors for clamping (additional connection)

Typ připojení, další připojení
Screw connection

przewody zaciskane (złącze wymiarowane)

Blade size
0,4 x 2,5 mm
Connection cross-section, stranded, min.
0,13 mm²
Csatlakozás típusa 2
złącze śrubowe
Csupaszolási hossz
7 mm
Dirección de conexión
z boku
Finomsodratú, min. (névleges csatlakozás)
0,13 mm²
Gauge to IEC 60947-1
A1
Leiteranschlussquerschnitt, mehrdrähtig, max.
1,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
1,5 mm²
Section de raccordement du conducteur, rigide, min.
0,13 mm²
Tightening torque, max.
0,3 Nm
Tightening torque, min.
0,3 Nm
Tipo di collegamento
Screw connection
Wire connection cross section AWG, max.
AWG 14
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section, finely stranded, min.
0,13 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
1,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,13 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
0,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,13 mm²
Wire connection cross-section, solid core, max.
1,5 mm²
결선 수
4
클램프 범위, 최대
1,5 mm²
클램프 범위, 최소
0,13 mm²
클램프 스크류
M 2

dane znamionowe wg CSA

Corrente Gr D (CSA)
10 A
N° certificato (CSA)
12400-398
Sezione cavo max (CSA)
14 AWG
Sezione cavo min (CSA)
26 AWG
Tensione Gr D (CSA)
300 V

Dimensioni

TS 15 offset
13,5 mm

General

Mounting rail
TS 15
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 14
Wire connection cross section AWG, min.
AWG 26

Rating data

Névleges keresztmetszet
1,5 mm²
Napięcie znamionowe
400 V
정격 DC 전압
400 V
Znamionowe natężenie prądu
16 A
Prąd przy maksymalnym oprzewodowaniu
16 A
Normy
IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
1,83 mΩ
Znamionowe napięcie udarowe
4 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
0,56 W
Grado di lordura
3

dane znamionowe wg UL

Certificate No. (UR)
E60693
Conductor size Factory wiring max. (UR)
14 AWG
Conductor size Factory wiring min. (UR)
26 AWG
Conductor size Field wiring min. (UR)
26 AWG
Current size D (UR)
10 A
Taille du conducteur Câblage d'installation max. (UR)
14 AWG
Velikost proudu B (UR)
15 A
Voltage size B (UR)
300 V
Voltage size D (UR)
300 V

Clasificaciones

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
