製品情報
| バージョン | マルチレベルインストール端子台, ねじ接続, ダークベージュ, 2.5 mm², 24 A, 400 V, 接続数: 4, レベル数: 2, TS 35, V-0, Wemid |
| 注文番号 | 1030300000 |
| 種別 | WDL 2.5/L/L |
| GTIN (EAN) | 4008190033347 |
| 数量 | 50 items |
| 深さ | 48 mm |
| 奥行き（インチ） | 1.89 inch |
| DIN レールを含む奥行き | 49 mm |
| 高さ | 90 mm |
| 高さ（インチ） | 3.543 inch |
| 幅 | 6.1 mm |
| 幅（インチ） | 0.24 inch |
| 正味重量 | 15.037 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | ダークベージュ |
| UL 94 可燃性等級 | V-0 |
| バージョン |
ねじ接続

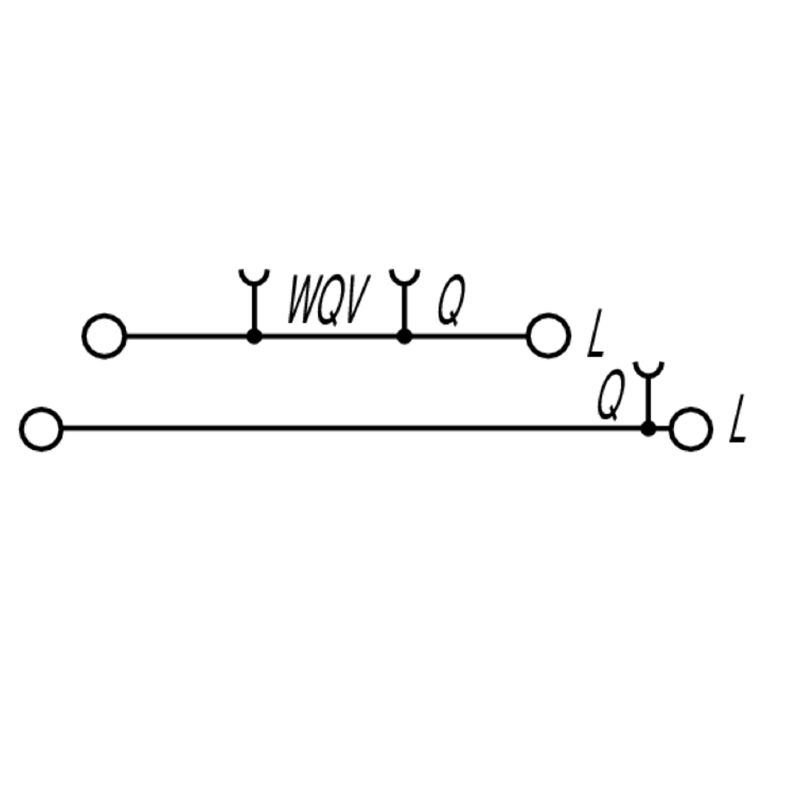

LおよびL接続 ねじ込み可能な交差接続用 コネクタ無しの終端部 |
| エンドカバープレートの要求 | はい |
| 電位数 | 2 |
| レベル数 | 2 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 接続配線の断面、固定式、2本のクランプ可能な配線、最大 | 1.5 mm² |
| 接続配線の断面、固定式、2本のクランプ可能な配線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、2本のクランプ可能な配線、最大 | 1.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、2本のクランプ可能な配線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、2本のクランプ可能な配線、最小 | 0.5 mm² |
| 配線断面、細径撚線、2本のクランプ可能な配線、最大 | 1.5 mm² |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | いいえ |
| 開放側面 | 右 |
| 類似端子数 | 1 |
| DMS電動ドライバーによるトルクレベル | 1 |
| IEC 60947-1 準拠のゲージ |
A3
A4 |
| クランプネジ | M 2.5 |
| クランプ導体 |
|
| クランプ範囲、最大 | 4 mm² |
| クランプ範囲、最小 | 0.13 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 接続数 | 4 |
| 接続断面、撚線、最大 | 4 mm² |
| 接続断面、撚線、最小 | 1.5 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 締付けトルク、最大. | 0.6 Nm |
| 締付けトルク、最小. | 0.4 Nm |
| 被覆剥き長さ | 8 mm |
| 配線接続断面 AWG、最小 | AWG 26 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 4 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 4 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 4 mm² |
| 証明書番号（CSA） | 12400-296 |
| 配線の最大断面（CSA） | 12 AWG |
| 配線の最小断面（CSA） | 26 AWG |
| 電圧規模B（CSA） | 300 V |
| 電圧規模D（CSA） | 300 V |
| 電流の規模B（CSA） | 10 A |
| 電流の規模D（CSA） | 10 A |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 標準 | IEC 60947-7-1 |
| 配線接続断面 AWG、最小 | AWG 26 |
| 定格断面 | 2.5 mm² |
| 定格電圧 | 400 V |
| 定格 DC 電圧 | 400 V |
| 定格電流 | 24 A |
| 最大導体電流 | 32 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 1.33 mΩ |
| 定格インパルス耐電圧 | 6 kV |
| IEC 60947-7-xに準拠した出力損失 | 0.77 W |
| 定格電圧（L/L） | 400 V |
| 定格電圧（L / N ） | 250 V |
| 定格電圧（L / PE） | 250 V |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| 導体サイズフィールド配線最大（UR） | 12 AWG |
| 導体サイズフィールド配線最小（UR） | 22 AWG |
| 導体サイズ工場配線最大（UR） | 12 AWG |
| 導体サイズ工場配線最小（UR） | 26 AWG |
| 証明書番号（UR） | E60693 |
| 電圧規模C（UR） | 300 V |
| 電流の規模C（UR） | 15 A |
| 承認/証明書/適合証明書 |
[NEMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156115)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37391) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59765) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1030300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1030300000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1030300000&norm=0) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001329 |
| ETIM 7.0 | EC001329 |
| ETIM 8.0 | EC001329 |
| ETIM 9.0 | EC001329 |
| ECLASS 9.0 | 27-14-11-25 |
| ECLASS 9.1 | 27-14-11-25 |
| ECLASS 10.0 | 27-14-11-25 |
| ECLASS 11.0 | 27-14-11-25 |
| ECLASS 12.0 | 27-14-11-25 |
| ECLASS 13.0 | 27-25-01-10 |
| ECLASS 14.0 | 27-25-01-10 |
| 認可 |      |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（UR） | E60693 |
