Egenskaper

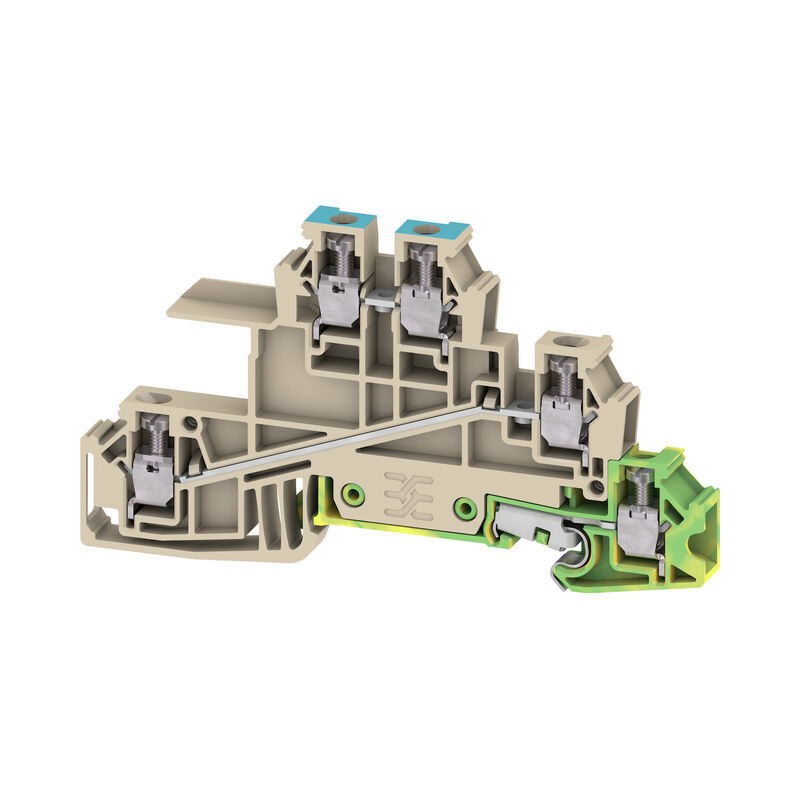

| Utförande | Flervånings installationsplintblock, Skruvanslutning, mörkbeige, 2.5 mm², 24 A, 400 V, Antal anslutningar: 5, Antal våningar: 3, TS 35, V-0, Wemid |
| Art.nr. | 1030700000 |
| Typ | WDL 2.5/S/N/L/PE |
| GTIN (EAN) | 4008190184452 |
| Förp. | 50 items |
| Djup | 48 mm |
| Byggdjup (tum) | 1,89 inch |
| Byggdjup inkl. montageskena | 49 mm |
| Höjd | 84,5 mm |
| Bygghöjd (tum) | 3,327 inch |
| Bredd | 6,1 mm |
| Byggbredd (tum) | 0,24 inch |
| Nettovikt | 17,13 g |
| Lagertemperatur | -25 °C...55 °C |
| Omgivningstemperatur | -5 °C…40 °C |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 120 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | mörkbeige |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Utförande |
Skruvanslutning

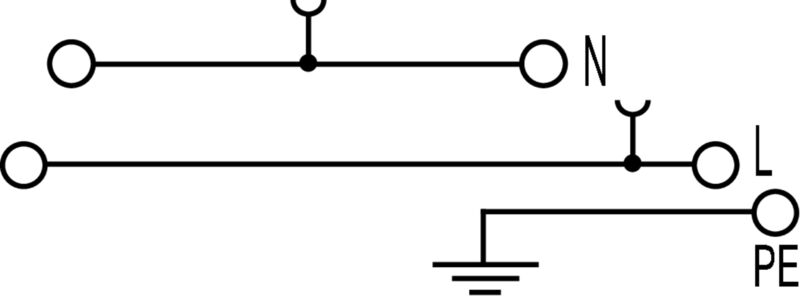

N-, L- och PE-anslutning för skruvbar överkoppling öppen på en sida |
| Ändplatta krävs | Ja |
| Antal potentialer | 3 |
| Antal våningar | 3 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Ja |
| Skena | TS 35 |
| N-Funktion | Ja |
| PE-Funktion | Ja |
| PEN-Funktion | Nej |
| Ledardiameter, entrådig, 2 klämbara ledare, max | 1,5 mm² |
| Ledardiameter, entrådig, 2 klämbara ledare, min | 0,5 mm² |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, 2 klämbara ledare, max. | 1,5 mm² |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, 2 klämbara ledare, min. | 0,5 mm² |
| Ledardiameter, fintrådig, 2 klämbara ledare, max. | 1,5 mm² |
| Ledardiameter, fintrådig, 2 klämbara ledare, min. | 0,5 mm² |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Nej |
| Monteringstyp | ihakad |
| Öppna sidor | höger |
| Anslutningsarea, flertrådig, max. | 4 mm² |
| Anslutningsarea, flertrådig, min. | 1,5 mm² |
| Anslutningsbar ledare |
|
| Anslutningsområde, max. | 4 mm² |
| Anslutningsområde, min. | 0,13 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Skruvanslutning |
| Antal anslutningar | 5 |
| Avisoleringslängd | 8 mm |
| Elektrisk momentskruvdragare typ DMS | 1 |
| Klingmått | 6 x 3,5 mm |
| Klämskruv | M 2,5 |
| Ledararea, entrådig, max. | 4 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,25 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, fintrådig, max. | 4 mm² |
| Tolkdorn enligt 60 947-1 | A3 |
| Åtdragningsmoment, max. | 0,6 Nm |
| Åtdragningsmoment, min. | 0,4 Nm |
| Certifikat nr. (CSA) | 12400-296 |
| Ledararea max. (CSA) | 12 AWG |
| Ledararea min. (CSA) | 26 AWG |
| Spänning grupp B (CSA) | 300 V |
| Spänning grupp D (CSA) | 300 V |
| Ström Gr B (CSA) | 10 A |
| Ström Gr D (CSA) | 10 A |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Normer | IEC 60947-7-1 (-7-2) |
| Skena | TS 35 |
| Märkarea | 2,5 mm² |
| Märkspänning | 400 V |
| Märkspänning DC | 400 V |
| Märkström | 24 A |
| Ström med max. ledare | 32 A |
| Normer | IEC 60947-7-1 (-7-2) |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1,33 mΩ |
| Märkstötspänning | 4 kV |
| Förlusteffekt enligt IEC 60947-7-x | 0,77 W |
| Märkspänning (L/L) | 400 V |
| Märkspänning (L/N) | 250 V |
| Märkspänning (L/PE) | 250 V |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Certifikat nr. (UR) | E60693 |
| Ledarstorlek Factory wiring max (UR) | 12 AWG |
| Ledarstorlek Factory wiring min (UR) | 26 AWG |
| Ledarstorlek Field wiring max (UR) | 12 AWG |
| Ledarstorlek Field wiring min (UR) | 22 AWG |
| Spänning grupp C (UR) | 300 V |
| Ström Gr C (UR) | 15 A |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[NEMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156115)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37381) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59759) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1030700000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1030700000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1030700000&norm=0) |
| Användardokumentation |
[Beipackzettel_WDL.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35396)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001329 |
| ETIM 7.0 | EC001329 |
| ETIM 8.0 | EC001329 |
| ETIM 9.0 | EC001329 |
| ECLASS 9.0 | 27-14-11-25 |
| ECLASS 9.1 | 27-14-11-25 |
| ECLASS 10.0 | 27-14-11-25 |
| ECLASS 11.0 | 27-14-11-25 |
| ECLASS 12.0 | 27-14-11-25 |
| ECLASS 13.0 | 27-25-01-10 |
| ECLASS 14.0 | 27-25-01-10 |
| Godkännanden |       |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certifikat nr. (UR) | E60693 |
