製品情報

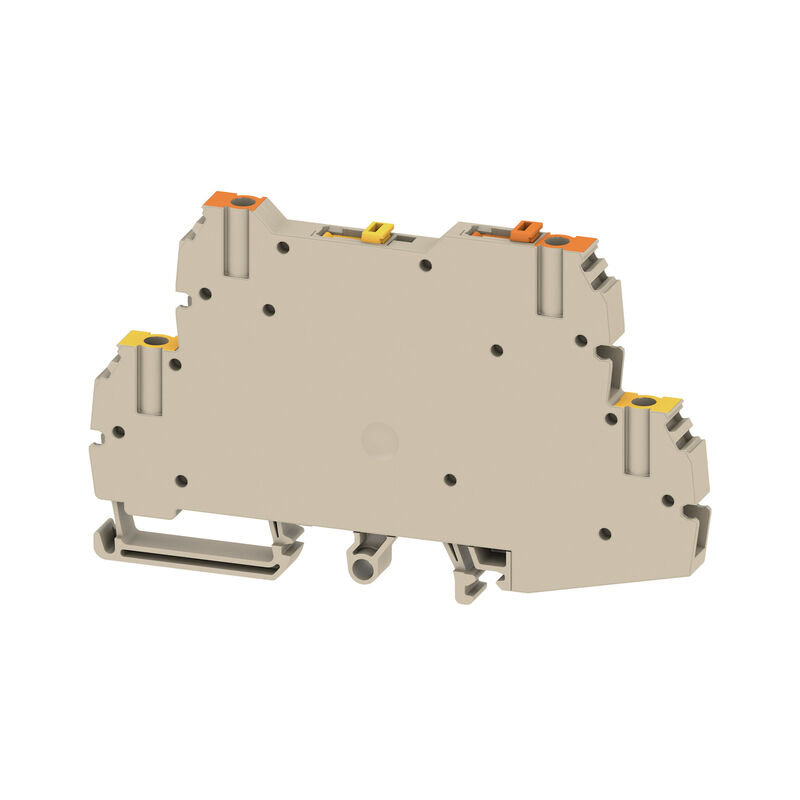

| バージョン | テスト用断路端子, ねじ接続, ダークベージュ, 2.5 mm², 17 A, 500 V, 接続数: 4, レベル数: 2, TS 32, TS 35, V-0, Wemid |
| 注文番号 | 2456000000 |
| 種別 | WDTR 2.5 |
| GTIN (EAN) | 4050118515275 |
| 数量 | 25 items |
| 深さ | 65 mm |
| 奥行き（インチ） | 2.559 inch |
| 高さ | 94 mm |
| 高さ（インチ） | 3.701 inch |
| 幅 | 6.15 mm |
| 幅（インチ） | 0.242 inch |
| 正味重量 | 22.76 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c6099607-b1cd-4fc8-8f5b-8c2defa73093 |
| 材質 | Wemid |
| 色 | ダークベージュ |
| UL 94 可燃性等級 | V-0 |
| エンドカバープレートの要求 | いいえ |
| 電位数 | 2 |
| レベル数 | 2 |
| レベルごとのクランプポイント数 | 2 |
| 内部で交差接続されたレベル | いいえ |
| レール |
TS 32
TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | いいえ |
| 開放側面 | 閉 |
| 接続種別、追加接続 | ねじ接続 |
| IEC 60947-1 準拠のゲージ | A3 |
| クランプ範囲、最大 | 4 mm² |
| クランプ範囲、最小 | 0.05 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 接続数 | 4 |
| 接続断面、撚線、最大 | 4 mm² |
| 接続断面、撚線、最小 | 1.5 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 接続方式 2 | ねじ接続 |
| 締付けトルク、最大. | 0.6 Nm |
| 締付けトルク、最小. | 0.5 Nm |
| 被覆剥き長さ | 8 mm |
| 配線接続断面 AWG、最小 | AWG 30 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 2.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 4 mm² |
| 導体サイズフィールド配線最大（CSA） | 12 AWG |
| 導体サイズフィールド配線最小（CSA） | 26 AWG |
| 導体サイズ工場配線最大（CSA） | 12 AWG |
| 導体サイズ工場配線最小（CSA） | 26 AWG |
| 証明書番号（CSA） | 12400-377 |
| 電圧規模B（CSA） | 300 V |
| 電圧規模D（CSA） | 300 V |
| 電流の規模B（CSA） | 17 A |
| 電流の規模D（CSA） | 10 A |
| スリッティング | ピボット |
| 一体型テストソケット | はい |
| 横断遮断 | 非搭載 |
| レール |
TS 32
TS 35 |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 標準 | IEC 60947-7-1 |
| 配線接続断面 AWG、最小 | AWG 30 |
| 定格断面 | 2.5 mm² |
| 定格電圧 | 500 V |
| 定格 DC 電圧 | 500 V |
| 定格電流 | 17 A |
| 最大導体電流 | 17 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 1.33 mΩ |
| 定格インパルス耐電圧 | 6 kV |
| IEC 60947-7-xに準拠した出力損失 | 0.77 W |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| コンダクタサイズファクトリ配線最小（cURus） | 30 AWG |
| コンダクタサイズフィールド配線、最大（cURus） | 12 AWG |
| コンダクタサイズフィールド配線、最小（cURus） | 30 AWG |
| 導体サイズ工場配線最大（cURus） | 12 AWG |
| 現在のサイズ C（cURus） | 20 A |
| 現在のサイズ D（cURus） | 10 A |
| 証明書番号（cURus） | E60693 |
| 電圧サイズ B（cURus） | 300 V |
| 電圧サイズ C（cURus） | 150 V |
| 電圧サイズ D（cURus） | 300 V |
| 電流サイズ B（cURus） | 20 A |
| 承認/証明書/適合証明書 |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_165082)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205479) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2456000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2456000000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2456000000&norm=0) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| 認可 |     |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
