製品情報

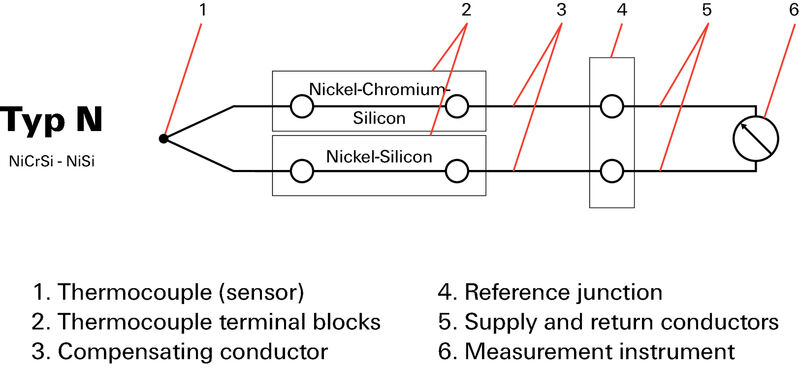

| バージョン | サーモカップル端子, ねじ接続, 2.5, 55 V, ダークベージュ |
| 注文番号 | 1041500000 |
| 種別 | WDU 2.5/TC TYP N |
| GTIN (EAN) | 4032248044269 |
| 数量 | 25 items |
| 深さ | 50 mm |
| 奥行き（インチ） | 1.968 inch |
| DIN レールを含む奥行き | 50.5 mm |
| 高さ | 60 mm |
| 高さ（インチ） | 2.362 inch |
| 幅 | 10.2 mm |
| 幅（インチ） | 0.402 inch |
| 正味重量 | 16.98 g |
| 保管温度 | -25 °C...55 °C |
| 動作温度範囲 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| REACH SVHC | / |
| 材質 | Wemid |
| 色 | ダークベージュ |
| UL 94 可燃性等級 | V-0 |
| 証明書番号（ATEX） | DEMKO14ATEX1338U |
| 証明書番号（IECEX） | IECEXULD14.0005U |
| 最大電圧（ATEX） | 55 V |
| 電流（ATEX） | 8 A |
| 最大導体断面積（ATEX） | 2.5 mm² |
| 最大電圧（IECEX） | 55 V |
| 電流（IEEX） | 8 A |
| 最大導体断面積（IECEX） | 2.5 mm² |
| 動作温度範囲 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| マーキング EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU ラベル | II 2 G D |
| バージョン |
ねじ接続

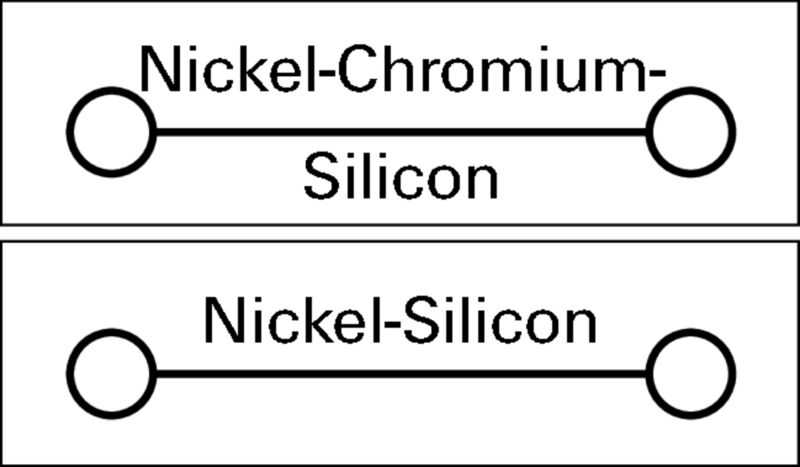

サーモカップル |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | いいえ |
| 開放側面 | 右 |
| 類似端子数 | 1 |
| DMS電動ドライバーによるトルクレベル | 1 |
| IEC 60947-1 準拠のゲージ | A2 |
| クランプネジ | M 2.5 |
| クランプ範囲、最大 | 2.5 mm² |
| クランプ範囲、最小 | 0.13 mm² |
| ツインワイヤエンドフェルール、最大 | 1.5 mm² |
| ツインワイヤエンドフェルール、最小 | 0.5 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 接続数 | 2 |
| 接続断面、撚線、最大 | 2.5 mm² |
| 接続断面、撚線、最小 | 1.5 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 締付けトルク、最大. | 0.6 Nm |
| 締付けトルク、最小. | 0.4 Nm |
| 被覆剥き長さ | 10 mm |
| 配線接続断面 AWG、最小 | AWG 26 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 2.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 2.5 mm² |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 標準 |
IEC 60584
IEC 60947-7-1 |
| 配線接続断面 AWG、最小 | AWG 26 |
| 定格断面 | 2.5 mm² |
| 定格電圧 | 55 V |
| 標準 |
IEC 60584
IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 1.33 mΩ |
| IEC 60947-7-xに準拠した出力損失 | 0.77 W |
| 汚染度 | 3 |
| 証明書番号（UR） | E60693 |
| 配線の最大断面（UR） | 12 AWG |
| 配線の最小断面（UR） | 30 AWG |
| 電圧規模C（UR） | 50 V |

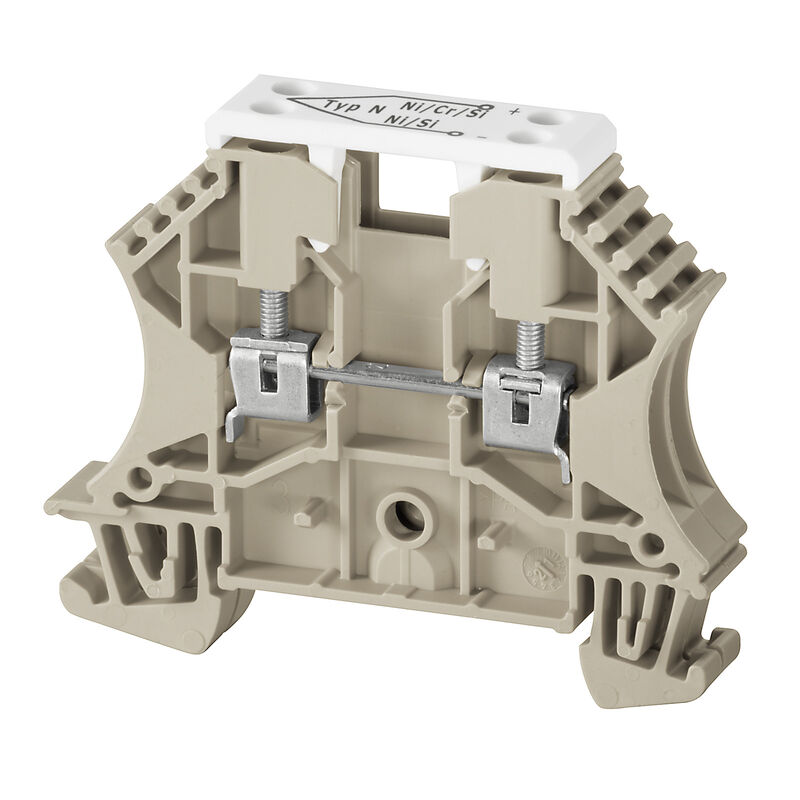

| 図表タイトル 02 | 製品イメージ |
| 画像サブタイトル - 02 | 図に類似 |
| 承認/証明書/適合証明書 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_39457)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37241) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59810) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1041500000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1041500000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1041500000&norm=0) |
| ユーザ文書 |
[NTI WDU 2.5 TC](https://mdcop.weidmueller.com/mediadelivery/asset/900_72414)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000904 |
| ETIM 7.0 | EC000904 |
| ETIM 8.0 | EC000904 |
| ETIM 9.0 | EC000904 |
| ECLASS 9.0 | 27-14-11-42 |
| ECLASS 9.1 | 27-14-11-42 |
| ECLASS 10.0 | 27-14-11-42 |
| ECLASS 11.0 | 27-14-11-42 |
| ECLASS 12.0 | 27-14-11-42 |
| ECLASS 13.0 | 27-25-01-15 |
| 認可 |           |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（UR） | E60693 |
| 証明書番号（cURusEX） | E184763 |
