Egenskaper

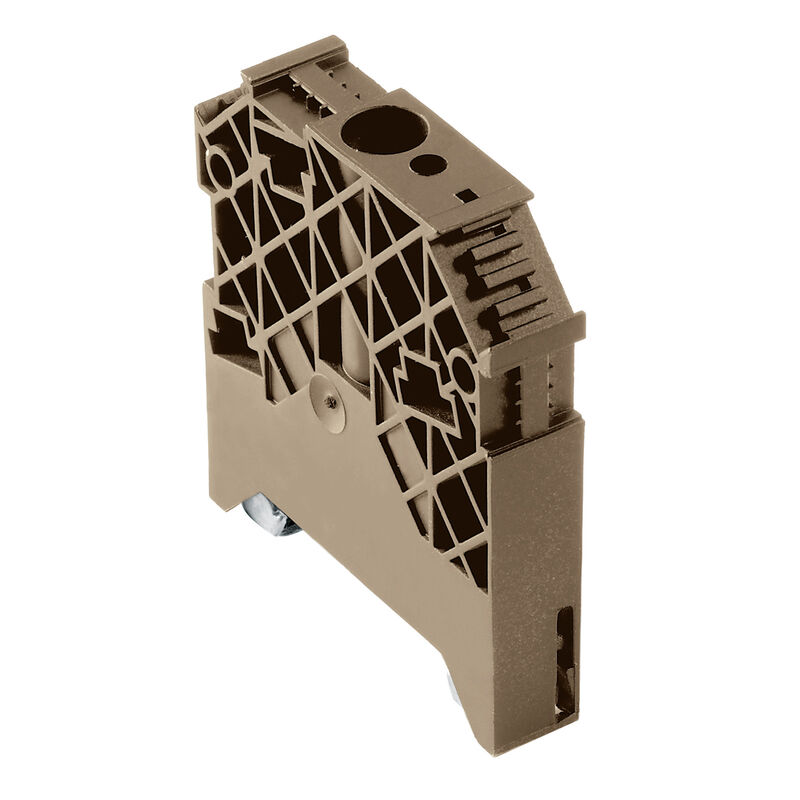

| Utförande | Ändstöd, mörkbeige, TS 35, V-2, Wemid, Bredd: 12 mm, 100 °C |
| Art.nr. | 1059000000 |
| Typ | WEW 35/1 |
| GTIN (EAN) | 4008190172282 |
| Förp. | 50 items |
| Djup | 62,5 mm |
| Byggdjup (tum) | 2,461 inch |
| 56 mm | |
| Bygghöjd (tum) | 2,205 inch |
| Bredd | 12 mm |
| Byggbredd (tum) | 0,472 inch |
| Nettovikt | 36,3 g |
| Omgivningstemperatur | -5 °C…40 °C |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 100 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktens koldioxidavtryck |
|
| Material | Wemid |
| Färgkod | mörkbeige |
| Brännbarhetsklass enligt UL 94 | V-2 |
| Utförande | för plintar |
| Skena | TS 35 |
| Arretering | skruvbar |
| Monteringsanvisning | Direktmontage |
| Monteringstyp | skruvad |
| Åtdragningsmoment, max. | 2,4 Nm |
| Åtdragningsmoment, min. | 1,2 Nm |
| Utskjutande mått TS 35 | 28 mm |
| Monteringsanvisning | Direktmontage |
| Skena | TS 35 |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60031) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1059000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1059000000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1059000000&norm=0) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001041 |
| ETIM 7.0 | EC001041 |
| ETIM 8.0 | EC001041 |
| ETIM 9.0 | EC001041 |
| ECLASS 9.0 | 27-14-11-35 |
| ECLASS 9.1 | 27-14-11-35 |
| ECLASS 10.0 | 27-14-11-35 |
| ECLASS 11.0 | 27-14-11-35 |
| ECLASS 12.0 | 27-14-11-35 |
| ECLASS 13.0 | 27-25-03-02 |
| ECLASS 14.0 | 27-25-03-02 |
| ROHS | Uppfyllelse |
