製品情報
| バージョン | ヒューズ端子, ねじ接続, 黒色, 2.5 mm², 6.3 A, 250 V, 接続数: 4, レベル数: 3, TS 35, V-0, Wemid, G-Si.5 x 20 |
| 注文番号 | 1162860000 |
| 種別 | WMF 2.5 FU BLZ PE 100-250V SW |
| GTIN (EAN) | 4032248992133 |
| 数量 | 50 items |
| 深さ | 74 mm |
| 奥行き（インチ） | 2.913 inch |
| DIN レールを含む奥行き | 74.5 mm |
| 高さ | 90 mm |
| 高さ（インチ） | 3.543 inch |
| 幅 | 5.08 mm |
| 幅（インチ） | 0.2 inch |
| 正味重量 | 19.9 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | 黒色 |
| UL 94 可燃性等級 | V-0 |
| バージョン |
ボルト接続 （2個）– プラグイン接続（1個）
ヒューズアイソレータ PE接続付き プラグイン交差接続用 コネクタ無しの終端部 |
| エンドカバープレートの要求 | はい |
| レベル数 | 3 |
| レール | TS 35 |
| 取り付け方式 | 篏合仕様 |
| 開放側面 | 右 |
| 接続種別、追加接続 | プラグイン接続 |
| IEC 60947-1 準拠のゲージ | A3 |
| クランプネジ | M 3 |
| クランプ範囲、最大 | 4 mm² |
| クランプ範囲、最小 | 0.5 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 接続数 | 4 |
| 接続断面、撚線、最大 | 4 mm² |
| 接続断面、撚線、最小 | 1.5 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 接続方式 2 | プラグイン接続 |
| 締付けトルク、最大. | 0.6 Nm |
| 締付けトルク、最小. | 0.5 Nm |
| 被覆剥き長さ | 10 mm |
| 配線接続断面 AWG、最小 | AWG 26 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 4 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 4 mm² |
| 証明書番号（CSA） | 200039-1057876 |
| 配線の最大断面（CSA） | 12 AWG |
| 配線の最小断面（CSA） | 26 AWG |
| 電圧規模B（CSA） | 300 V |
| 電圧規模D（CSA） | 300 V |
| 電流の規模B（CSA） | 17 A |
| 電流の規模D（CSA） | 10 A |
| カートリッジヒューズ | G-Si.5 x 20 |
| ディスプレイ | 赤色LED |
| ヒューズホルダー (カートリッジホルダー) | 旋回 |
| 個別構成に対してのみの短絡保護のための出力損失 | 61°Cで4 W、6.3 A |
| 個別装置の過負荷および短絡保護のための出力損失 | 44°Cで1.6 W、6.3 A |
| 複合材調整のみの短絡保護のための出力損失 | 48°Cで2.5 W、6.3 A |
| 複合調整の過負荷および短絡保護のための出力損失 | 23°Cで1.6 W、6.3 A |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 標準 |
IEC 60947-7-2
IEC 61984 IEC60947-7-1に準拠 IEC 60947-7-3 |
| 配線接続断面 AWG、最小 | AWG 26 |
| 定格断面 | 2.5 mm² |
| 定格電圧 | 250 V |
| 定格 DC 電圧 | 250 V |
| 定格電流 | 6.3 A |
| 最大導体電流 | 6.3 A |
| 標準 |
IEC 60947-7-2
IEC 61984 IEC60947-7-1に準拠 IEC 60947-7-3 |
| IEC 60947-7-x 準拠の容量抵抗 | 1.33 mΩ |
| 定格インパルス耐電圧 | 8 kV |
| IEC 60947-7-xに準拠した出力損失 | 0.77 W |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| コンダクタサイズファクトリ配線最小（cURus） | 26 AWG |
| コンダクタサイズフィールド配線、最大（cURus） | 12 AWG |
| コンダクタサイズフィールド配線、最小（cURus） | 26 AWG |
| 導体サイズ工場配線最大（cURus） | 12 AWG |
| 最大導体断面積（cURus） | 12 AWG |
| 最小導体断面積（cURus） | 26 AWG |
| 現在のサイズ D（cURus） | 10 A |
| 証明書番号（cURus） | E60693 |
| 電圧サイズ B（cURus） | 300 V |
| 電圧サイズ D（cURus） | 300 V |
| 電流サイズ B（cURus） | 17 A |

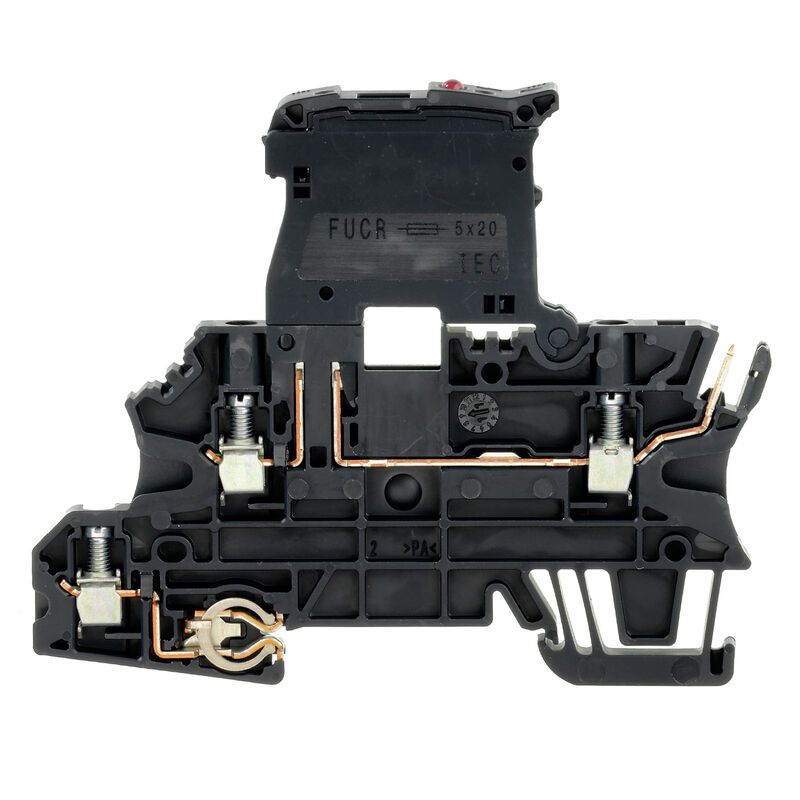

| 図表タイトル 02 | 製品イメージ |
| 画像サブタイトル - 02 | 図に類似 |
| 承認/証明書/適合証明書 |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37201)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60627) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1162860000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1162860000) |
| ユーザ文書 |
[Beipackzettel_WMF.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35349)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| 認可 |     |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
