製品情報
バージョン | Wモデルシリーズ, プラグインコネクタ |
注文番号 | 1108490000 |

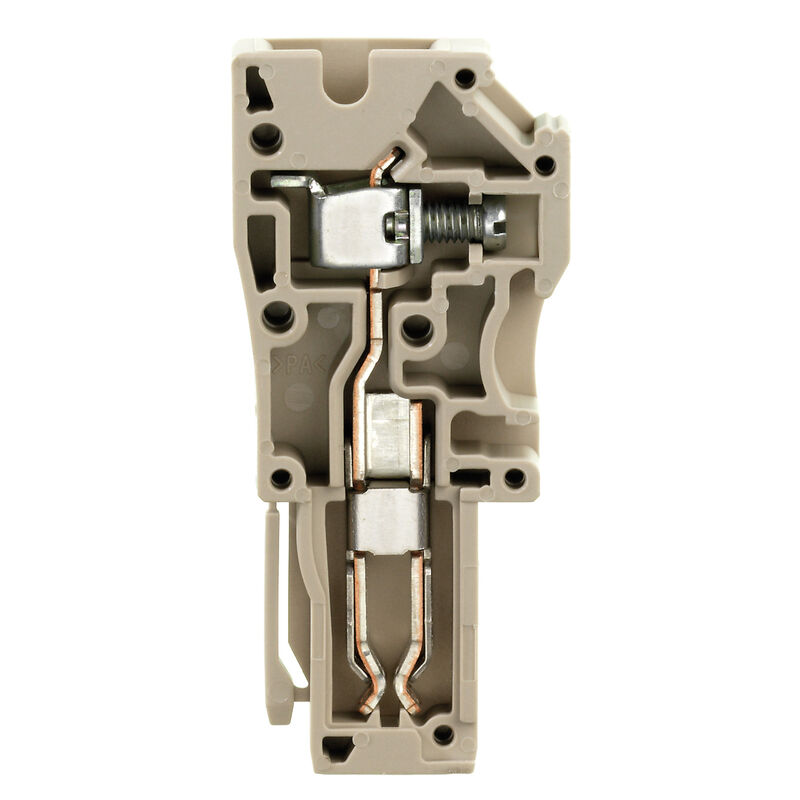

種別 | WP4/1AN/1 ZA |
GTIN (EAN) | 4032248884063 |
数量 | 50 items |
深さ | 48.6 mm |
奥行き(インチ) | 1.913 inch |
高さ | 22.4 mm |
高さ(インチ) | 0.882 inch |
幅 | 6.1 mm |
幅(インチ) | 0.24 inch |
正味重量 | 5.9 g |
保管温度 | -25 °C...55 °C |
連続動作温度、最小 | -50 °C |
連続動作温度、最大 | 120 °C |
RoHS 対応状況 | 準拠 (免除なし) |
REACH SVHC | No SVHC above 0.1 wt% |
材質 | Wemid |
色 | ダークベージュ |
UL 94 可燃性等級 | V-0 |
バージョン |
ねじ接続
プラグ 組立ペグ付き |
エンドカバープレートの要求 | いいえ |
電位数 | 1 |
レベル数 | 1 |
レベルごとのクランプポイント数 | 1 |
PE 接続 | いいえ |
取り付け方式 | 接続されている |
IEC 60947-1 準拠のゲージ | A4 |
クランプネジ | M 3 |
クランプ範囲、最大 | 6 mm² |
クランプ範囲、最小 | 0.5 mm² |
刃寸法 | 0.6 x 3.5 mm |
導体接続断面積 AWG、最大. | AWG 10 |
接続数 | 1 |
接続断面、撚線、最大 | 6 mm² |
接続断面、撚線、最小 | 0.5 mm² |
接続方向 | 上部 |
接続方式 | ねじ接続 |
配線接続断面 AWG、最小 | AWG 10 |
配線接続断面、ソリッドコア、最小 | 0.5 mm² |
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 4 mm² |
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 4 mm² |
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
配線接続断面、細径撚線、最大 | 4 mm² |
配線接続断面、細径撚線、最小 | 0.5 mm² |
配線接続断面ソリッドコア、最大 | 6 mm² |
導体接続断面積 AWG、最大. | AWG 10 |
極数 | 1 |
標準 | IEC60947-7-1に準拠 |
配線接続断面 AWG、最小 | AWG 10 |
定格断面 | 4 mm² |
定格電圧 | 800 V |
定格 DC 電圧 | 800 V |
定格電流 | 32 A |
最大導体電流 | 32 A |
標準 | IEC60947-7-1に準拠 |
IEC 60947-7-x 準拠の容量抵抗 | 1 mΩ |
定格インパルス耐電圧 | 8 kV |
IEC 60947-7-xに準拠した出力損失 | 1.02 W |
汚染度 | 3 |
コンダクタサイズファクトリ配線最小(cURus) | 26 AWG |
コンダクタサイズフィールド配線、最大(cURus) | 10 AWG |
コンダクタサイズフィールド配線、最小(cURus) | 26 AWG |
導体サイズ工場配線最大(cURus) | 10 AWG |
最大導体断面積(cURus) | 10 AWG |
最小導体断面積(cURus) | 26 AWG |
現在のサイズ C(cURus) | 30 A |
現在のサイズ D(cURus) | 5 A |
証明書番号(cURus) | E60693 |
電圧サイズ B(cURus) | 600 V |
電圧サイズ C(cURus) | 600 V |
電圧サイズ D(cURus) | 600 V |
電流サイズ B(cURus) | 30 A |
承認/証明書/適合証明書 | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60397) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1108490000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1108490000) |
ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002848 |
ETIM 7.0 | EC002848 |
ETIM 8.0 | EC002848 |
ETIM 9.0 | EC002848 |
ECLASS 9.0 | 27-14-11-92 |
ECLASS 9.1 | 27-14-11-92 |
ECLASS 10.0 | 27-14-11-92 |
ECLASS 11.0 | 27-14-11-92 |
ECLASS 12.0 | 27-14-11-92 |
ECLASS 13.0 | 27-25-03-90 |
ECLASS 14.0 | 27-25-03-90 |
認可 | ![CURUS](/picture/CURUS.gif) |
ROHS | 適合 |
UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
証明書番号(cURus) | E60693 |
