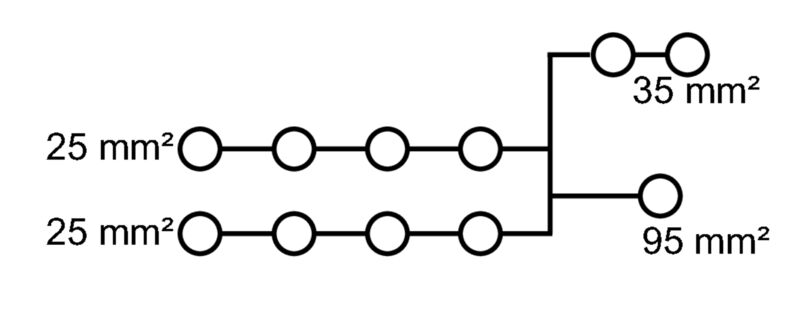

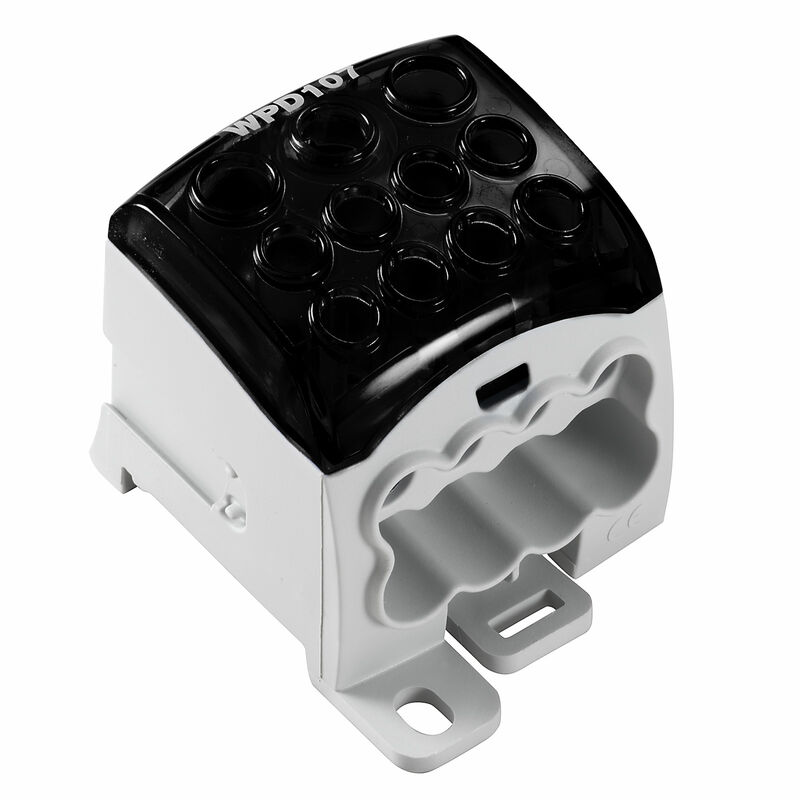

Borne de distribuidor de potencial, Conexión brida-tornillo, negro, 95 mm², 270 A, 1000 V, Número de conexiones: 11, Número de pisos: 1

N.º de artículo 2725450000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Productos relacionados 48
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Datos nominales IECEx/ATEX Valores característicos del sistema Otros datos técnicos Conductor embornable (conexión adicional) Conductor embornable (conexión nominal) Datos nominales según CSA Generalidades Datos nominales Datos nominales según UL Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a8f53340-227b-4135-b5ac-fcd44cdcad5c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Versión
Borne de distribuidor de potencial, Conexión brida-tornillo, negro, 95 mm², 270 A, 1000 V, Número de conexiones: 11, Número de pisos: 1
Código
2725450000
Tipo
WPD 107 1X95/2X35+8X25 BK
GTIN (EAN)
4050118796131
Cantidad
1 Pieza

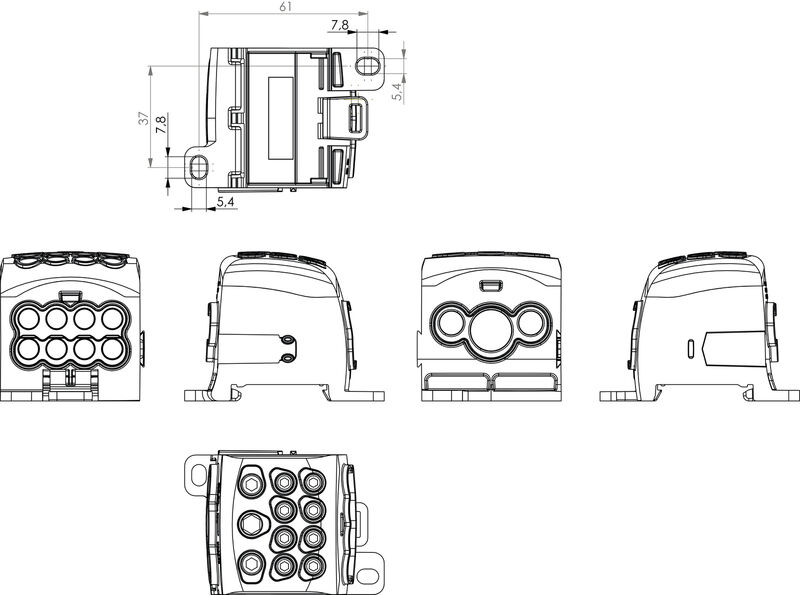

Dimensiones y pesos

Profundidad
54,5 mm
Profundidad (pulgadas)
2,146 inch
Altura
73 mm
Altura (pulgadas)
2,874 inch
Anchura
51 mm
Anchura (pulgadas)
2,008 inch
Peso neto
210 g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-50 °C…85 °C
Temperatura permanete de trabajo, min.
-50 °C
Temperatura permanete de trabajo, max.
130 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e1c310ef-6b67-4efa-80a6-d307472f4de9

Datos del material

Material básico
Wemid
Color
negro
Grado inflamabilidad según UL 94
V-0

Datos nominales IECEx/ATEX

Zertifikat-Nr. (ATEX)
CNEX16ATEX0005U
Certificate No. (IECEX)
IECEXCNEX16.0005U
Tensión máx. (ATEX)
440 V
Proud (ATEX)
232 A
Sección máx. del conductor (ATEX)
95 mm²
Tensión máx. (IECEx)
440 V
Corriente (IECEX)
232 A

Valores característicos del sistema

Versión
Conexión brida-tornillo
Tapa final obligatoria
No
Número de potenciales
1
Número de pisos
1
Número de puntos de embornado por piso
2
Número de potenciales por piso
1
Pisos internos puenteados
Sí
Carril de montaje
Placa de montaje
TS 35
Función N
Sí
Función PE
No
Función PEN
No

Otros datos técnicos

Lados abiertos
cerrado
Tipo de montaje
enclavado
Versión a prueba de explosivos
RAL 7001

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional
Conexión brida-tornillo

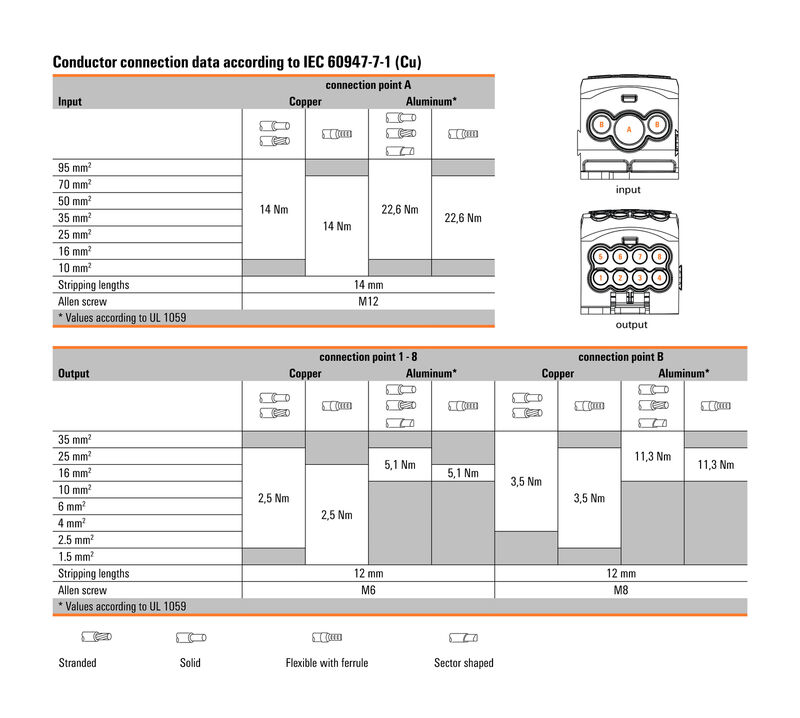

Conductor embornable (conexión nominal)

Anschlussrichtung
lateral
Connection cross-section, stranded, max.
95 mm²
Leiteranschlussquerschnitt AWG, max.
AWG 3/0
Number of connections
11
Rodzaj przyłącza
Conexión brida-tornillo
Sección del conductor, semirrígido, mín.
1,5 mm²
Sección transversal de conductor, núcleo rígido, máx.
95 mm²
Sección transversal de conductor, núcleo rígido, mín.
1,5 mm²
Type of connection 2
Conexión brida-tornillo
Диапазон зажима, макс.
95 mm²
Диапазон зажима, мин.
1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 16
Сечение подключаемого проводника, тонкопроволочного, макс.
0 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
70 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
1,5 mm²

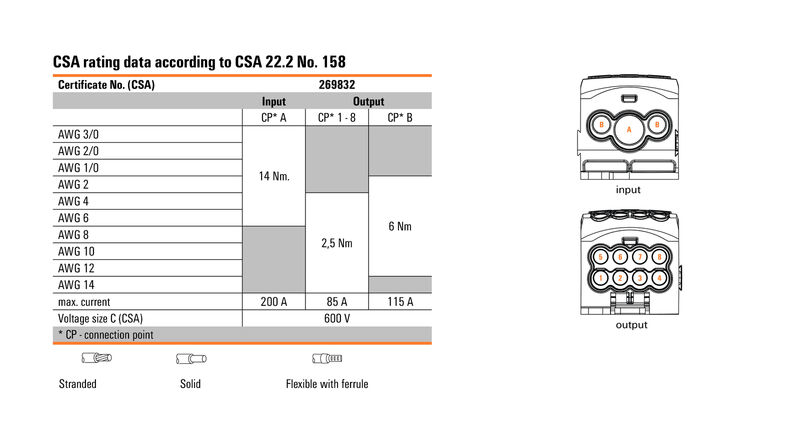

Datos nominales según CSA

Núm. de certificación (cCSAus)
70128467

Generalidades

Carril de montaje
Placa de montaje
TS 35
Normas
IEC 60947-7-1
UL 1059
Número de polos
1
Sección de conexión del conductor AWG, min.
AWG 16
Sección de conexión del conductor AWG, máx.
AWG 3/0

Datos nominales

Sección nominal
95 mm²
Tensión nominal
1.000 V
Tensión nominal AC
1.000 V
Tensión nominal DC
1.500 V
Corriente nominal
270 A
Corriente en conductor máximo
270 A
Normas
IEC 60947-7-1
UL 1059
Pérdida de potencia según la norma IEC 60947-7-x
2,7 W

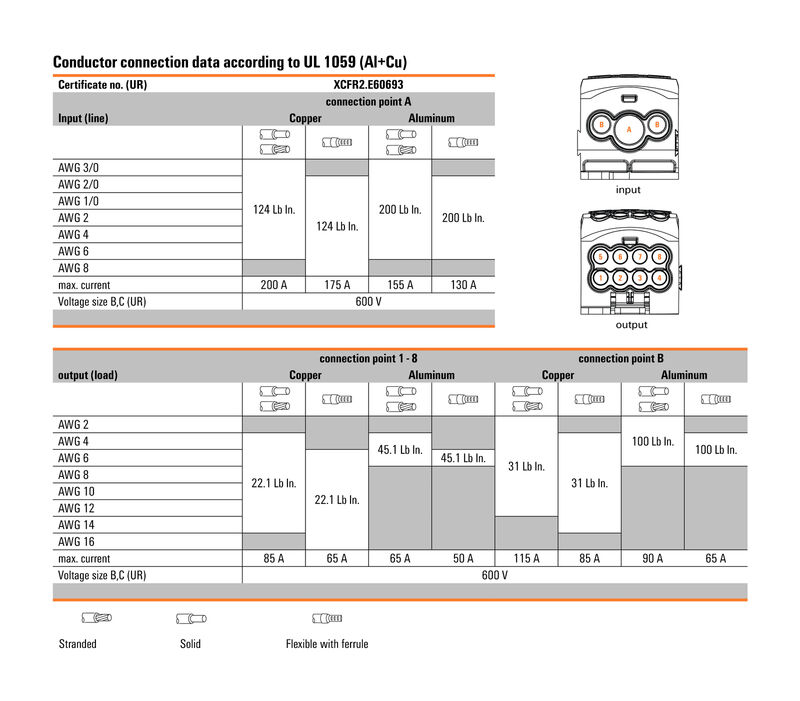

Datos nominales según UL

Núm. de certificación (cURus)
E60693

Indicación importante

Información de producto
El conector cumple la clase de inflamabilidad V-2 según UL94.

Clasificaciones

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
