製品情報
| バージョン | 電位分電器端子, ねじ接続, 185, 1000 V, 353 A, 極数: 1, TS 35, 緑色 |
| 注文番号 | 2502770000 |

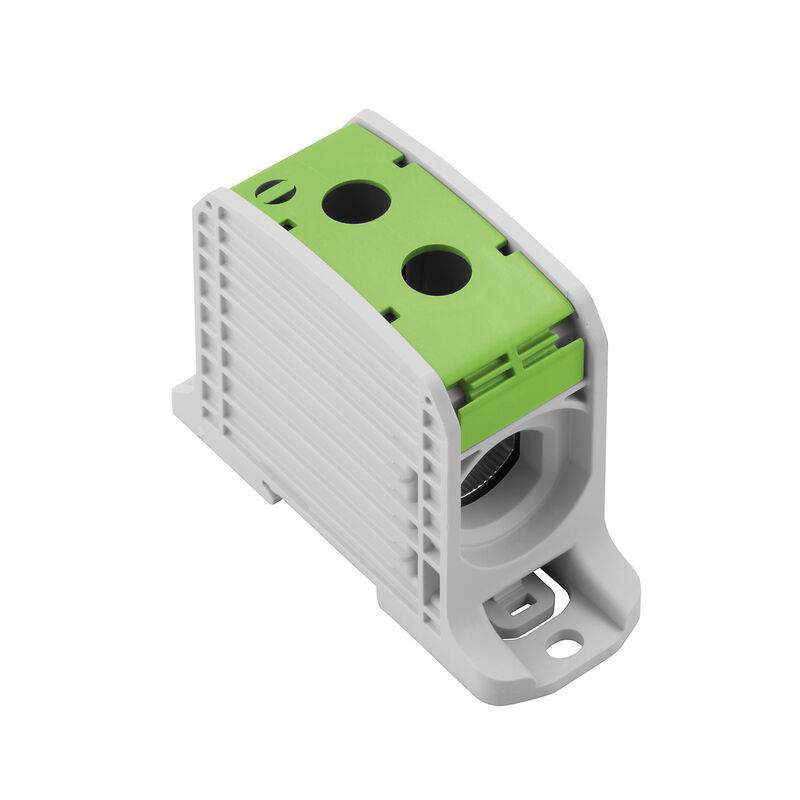

| 種別 | WPD 132 1X185/1X185 GN |
| GTIN (EAN) | 4050118516593 |
| 数量 | 1 items |
| 深さ | 73.5 mm |
| 奥行き（インチ） | 2.894 inch |
| 高さ | 105 mm |
| 高さ（インチ） | 4.134 inch |
| 幅 | 37.5 mm |
| 幅（インチ） | 1.476 inch |
| 正味重量 | 204 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| REACH SVHC | / |
| 材質 | Wemid |
| 色 | 緑色 |
| UL 94 可燃性等級 | V-0 |
| 証明書番号（ATEX） | CNEX18ATEX0016U |
| 証明書番号（IECEX） | IECEXNEX18.0010U |
| 最大電圧（ATEX） | 1100 V |
| 電流（ATEX） | 353 A |
| 最大導体断面積（ATEX） | 185 mm² |
| 最大電圧（IECEX） | 1100 V |
| 電流（IEEX） | 353 A |
| バージョン | ねじ接続 |
| エンドカバープレートの要求 | いいえ |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 内部で交差接続されたレベル | いいえ |
| レール | TS 35 |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | はい |
| 設置アドバイス | 端子レール / 取り付けプレート |
| 接続種別、追加接続 | ねじ接続 |
| 接続断面、撚線、最大 | 185 mm² |
| 接続方式 | ねじ接続 |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 150 mm² |
| 配線接続断面、細径撚線、最大 | 185 mm² |
| 配線接続断面ソリッドコア、最大 | 185 mm² |
| レール | TS 35 |
| 極数 | 1 |
| 標準 |
IEC 60947-7-1
UL 1059 CSA |
| 設置アドバイス | 端子レール / 取り付けプレート |
| 定格断面 | 185 mm² |
| 定格電圧 | 1,000 V |
| 定格 AC 電圧 | 1,000 V |
| 定格 DC 電圧 | 1,000 V |
| 定格電流 | 353 A |
| 標準 |
IEC 60947-7-1
UL 1059 CSA |
| IEC 60947-7-x 準拠の容量抵抗 | 0.09 mΩ |
| 定格インパルス耐電圧 | 8 kV |
| IEC 60947-7-xに準拠した出力損失 | 11.3 W |
| 短時間耐電流抵抗 | 8/20μsで50 kA |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| 製品情報 | 追加の詳細情報は、オンラインカタログのダウンロードセクションでご覧いただけます |
| 承認/証明書/適合証明書 |
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253932)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89229) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [FIMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152185) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178482) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217414) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217415) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236993) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253931) [LMP 23.0563U- WPD (Rev. 0)](https://mdcop.weidmueller.com/mediadelivery/asset/900_312468) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_40468) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39825) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2502770000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2502770000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2502770000&norm=0) |
| ユーザ文書 |
[DATA SHEET WPD 132](https://mdcop.weidmueller.com/mediadelivery/asset/900_48111)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI WPD 132](https://mdcop.weidmueller.com/mediadelivery/asset/900_105981) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| 認可 |        |
| ROHS | 適合 |
