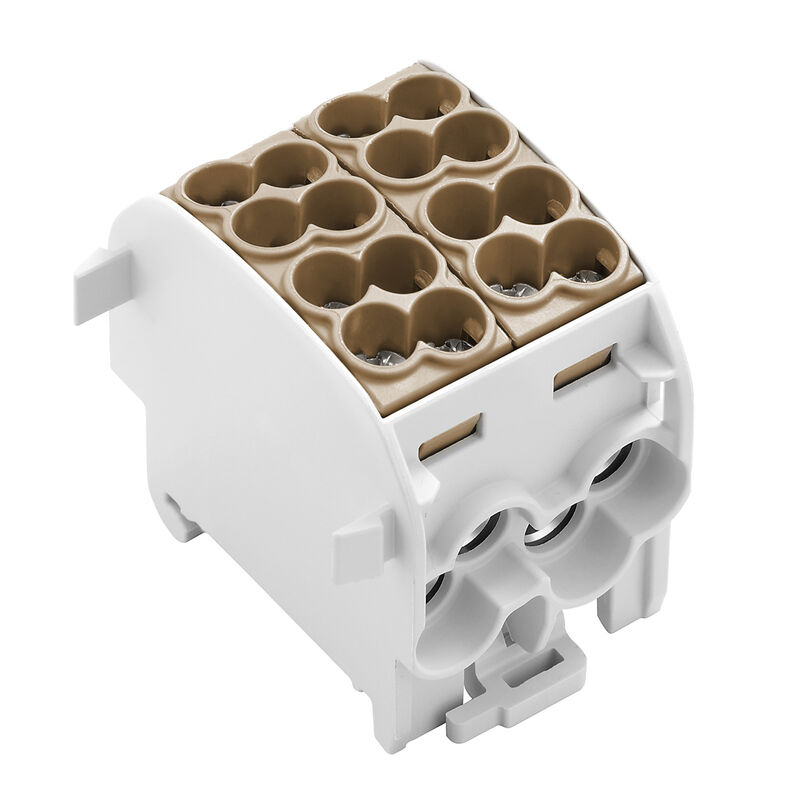

전위 분배기 단자대, 스크류 결선, 밝은 회색, 25 mm², 152 A, 1000 V, 결선 수: 8, 레벨 수: 1

N.º de artículo 2731250000
Avaa konfiguraattorissa
Lataa tietosivu 엔지니어링 지원 제품 다운로드
관련 제품 33
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 시스템 사양 추가 기술 데이터 Vodiče k upevnění (další připojení) 클램프용 컨덕터(정격 결선) Allgemeines 등급 데이터 분류

승인

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/1eda190c-1eea-43bb-9dc8-922367553621/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
준수

일반 주문 데이터

Ausfuehrung
전위 분배기 단자대, 스크류 결선, 밝은 회색, 25 mm², 152 A, 1000 V, 결선 수: 8, 레벨 수: 1
Order No.
2731250000
Type
WPD 201 4X25/4X16 BN
GTIN (EAN)
4050118810479
수량
2 items

치수 및 중량

Depth
49,3 mm
깊이 (인치)
1,941 inch
Height
55,7 mm
높이 (인치)
2,193 inch
Width
43,6 mm
폭 (인치)
1,717 inch
순중량
132 g

온도

Storage temperature
-25 °C...55 °C
연속 작동 온도, 최소
-50 °C
연속 작동 온도, 최대
130 °C

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 존재
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9436182c-fbd0-49e8-bf45-a0deac7233a9

자재 데이터

기본 재질
Wemid
컬러 코드
밝은 회색
UL 94 flammability rating
V-0

시스템 사양

버전
스크류 결선
엔드 커버 플레이트 필요
아니요
전위 수
1
레벨 수
1
레벨당 클램프 지점 개수
2
Levels cross-connected internally
예
장착 레일
TS 35
N-기능
아니요
PE 기능
아니요
PEN 기능
아니요

추가 기술 데이터

스냅온
예
장착 유형
스냅온
폭발 테스트 버전
예

Vodiče k upevnění (další připojení)

Connection type, additional connection
Šroubové připojení

클램프용 컨덕터(정격 결선)

Clamping range, max.
25 mm²
Clamping range, min.
1,5 mm²
Connection direction
na straně
Number of connections
8
Sección de conexión del conductor, flexible, mín.
1,5 mm²
Sección del conductor, semirrígido, máx.
25 mm²
Section de raccordement du conducteur, rigide, max.
25 mm²
Section de raccordement, semi-rigide, min.
1,5 mm²
Sezione di collegamento cavo, nucleo rigido, min.
1,5 mm²
Type of connection
złącze śrubowe
Type of connection 2
Винтовое соединение
Wire connection cross section AWG, max.
AWG 4
Wire connection cross section AWG, min.
AWG 16
Wire connection cross section, finely stranded, max.
0 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
16 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
1,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
1,5 mm²

Allgemeines

Mounting rail
TS 35
Number of poles
1
Standards
IEC 60947-7-1
UL 1059
Wire connection cross section AWG, max.
AWG 4
Wire connection cross section AWG, min.
AWG 16

등급 데이터

정격 단면적
25 mm²
정격 전압
1.000 V
정격 AC 전압
1.000 V
정격 DC 전압
1.000 V
정격 전류
152 A
최대 와이어에서 전류
152 A
표준 규격
IEC 60947-7-1
UL 1059

분류

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
