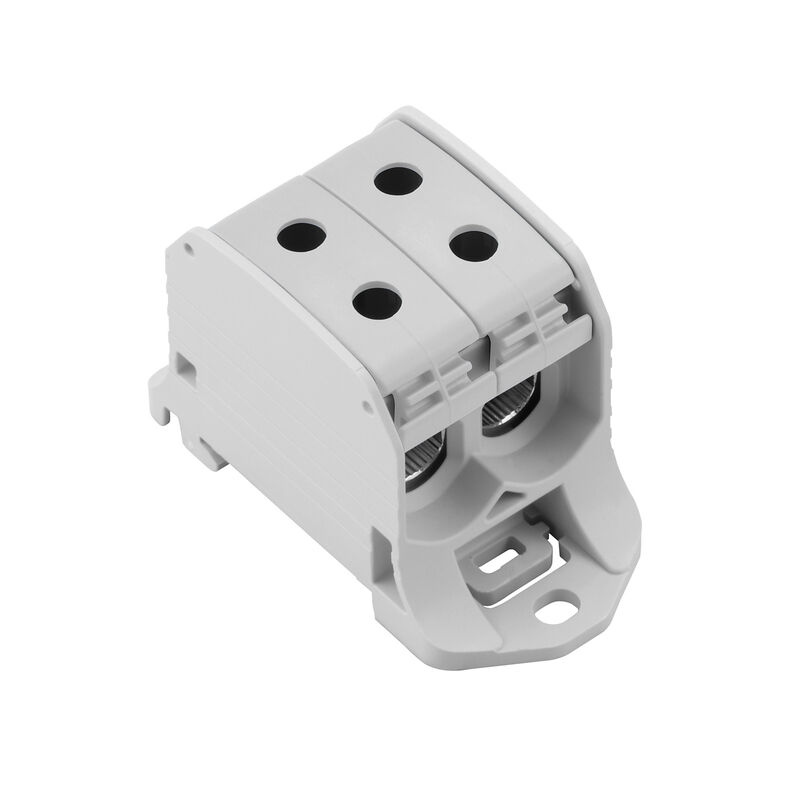

WPD 230 2X50/2X50 GY
Produktbild
WPD 230 2X50/2X50 GY
WPD 230 2X50/2X50 GY
WPD 230 2X50/2X50 GY
WPD 230 2X50/2X50 GY
WPD 230 2X50/2X50 GY

WPD 230 2X50/2X50 GY

Potentialfördelningsplint, Skruvanslutning, ljusgrå, 50 mm², 150 A, 1000 V, Antal anslutningar: 4, Antal våningar: 1

Art.-Nr. 2502580000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 6 Verwandte Artikel 54
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Märkdata IECEx/ATEX Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Зажимаемые провода (расчетное соединение) Общие сведения Märkdata Märkdata enligt UL Viktig hänvisningstext Klassificeringar

Godkännanden

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/1eda190c-1eea-43bb-9dc8-922367553621/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Allmänna beställningsdata

Wersja
Potentialfördelningsplint, Skruvanslutning, ljusgrå, 50 mm², 150 A, 1000 V, Antal anslutningar: 4, Antal våningar: 1
Nr zam.
2502580000
Typ
WPD 230 2X50/2X50 GY
GTIN (EAN)
4050118516401
Кол.
5 adet

Mått och vikter

Głębokość
45 mm
Byggdjup (tum)
1,772 inch
Wysokość
70 mm
Bygghöjd (tum)
2,756 inch
Szerokość
35,6 mm
Byggbredd (tum)
1,402 inch
Масса нетто
66 g

Temperaturer

Temperatura magazynowania
-25 °C...55 °C
Temperatura otoczenia
-50 °C…75 °C
Varaktig driftstemperatur, min.
-50 °C
Continuous operating temp., max.
120 °C

Miljööverenstämmelse för produkt

Status zgodności z dyrektywą RoHS
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Materialdata

Основной материал
Wemid
Цветовой код
ljusgrå
Класс пожаростойкости UL 94
V-0

Märkdata IECEx/ATEX

nr certyfikatu (ATEX)
CNEX18ATEX0016U
Nr certyfikatu (IECEX)
IECEXNEX18.0010U
Макс. напряжение (ATEX)
880 V
Prąd (ATEX)
150 A
Wire cross section max. (ATEX)
50 mm²
Макс. напряжение (IECEX)
880 V
Current (IECEX)
150 A

Systemparametrar

Исполнение
Skruvanslutning
Требуется концевая пластина
Nej
Количество независимых точек подключения
1
Количество уровней
1
Antal klämställen per våning
4
Уровни с внутр. перемычками
No
Соединение PE
No
Укомплектованная монтажная рейка
TS 35
Функция PE
No

ytterligare tekniska data

Вид монтажа
ihakad
Проверенное на взрывозащищенность исполнение
Ja
Указание по установке
Montageskena/montageplatta

Klämbara ledare (ytterligare anslutning)

Rodzaj przyłącza, kolejne przyłącze
Skruvanslutning

Зажимаемые провода (расчетное соединение)

kierunek podłączenia
боковая
liczba przyłączeń
4
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
50 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
4 mm²
przekrój przyłącza przewodu AWG, min.
AWG 10
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
35 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
4 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
4 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
4 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
50 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
50 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
4 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 1/0
Rodzaj przyłącza
Skruvanslutning
Rodzaj przyłącza 2
Skruvanslutning
Zakres zaciskania, maks.
50 mm²
Zakres zaciskania, min.
4 mm²

Общие сведения

Liczba biegunów
1
Normy
IEC 60947-7-1
UL 1059
CSA
przekrój przyłącza przewodu AWG, min.
AWG 10
przekrój przyłączeniowy przewodu AWG, maks.
AWG 1/0
Szyna montażowa
TS 35
Wskazówka montażowa
Montageskena/montageplatta

Märkdata

Расчетное сечение
50 mm²
Номинальное напряжение
1 000 V
Номинальное напряжение перем. тока
1 000 V
Номинальное напряжение пост. тока
1 000 V
Номинальный ток
150 A
Ток при макс. проводнике
150 A
Нормы
IEC 60947-7-1
UL 1059
CSA
Volume resistance according to IEC 60947-7-x
0,21 mΩ
Номинальное импульсное напряжение
8 kV
Потери мощности по стандарту IEC 60947-7-x
4,8 W
Категория перенапряжения
III
Степень загрязнения
3

Märkdata enligt UL

Сертификат № (cURus)
E60693

Viktig hänvisningstext

Informacje produktowe
Du hittar mer information på nedladdningssidorna i webbkatalogen

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
