製品情報

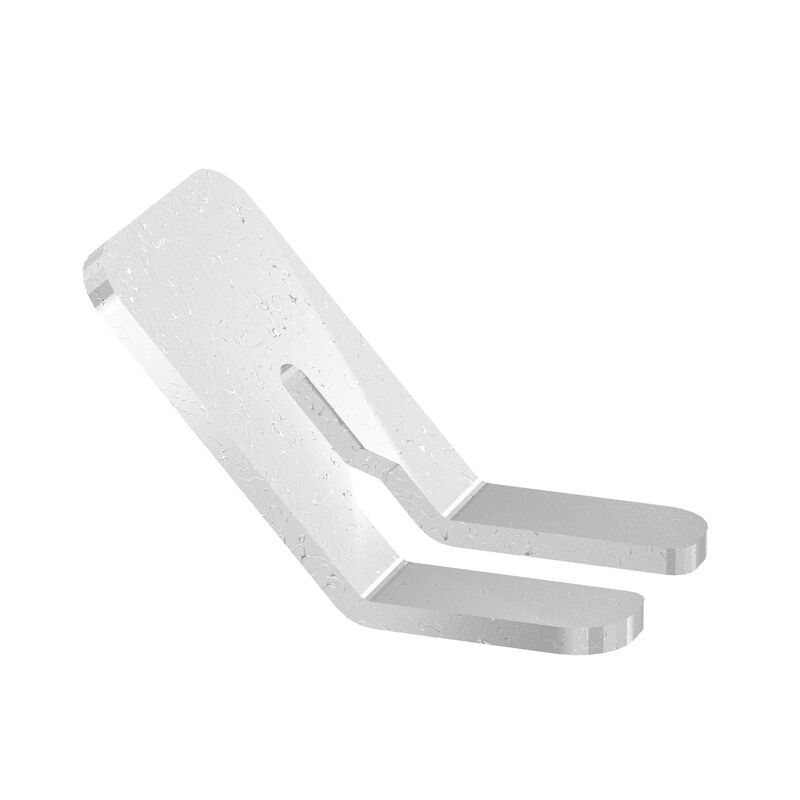

| バージョン | 渡り配線コネクタ (端子), ねじ込み, シルバーグレー, 57 A, 極数: 2, ピッチ (mm) (P): 10.00, 絶縁: いいえ, 幅: 14.8 mm |
| 注文番号 | 1060300000 |
| 種別 | WQB-PEN 10 |
| GTIN (EAN) | 4008190098346 |
| 数量 | 10 items |
| 深さ | 1.2 mm |
| 奥行き（インチ） | 0.047 inch |
| 高さ | 25.8 mm |
| 高さ（インチ） | 1.016 inch |
| 幅 | 14.8 mm |
| 幅（インチ） | 0.583 inch |
| 正味重量 | 3.087 g |
| 保管温度 | -25 °C...55 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | 錫メッキ銅 |
| 色 | シルバーグレー |
| バージョン | 短絡接続 |
| 取り付け方式 | ねじ込み |
| 固定形式 | ねじ込み |
| 爆発試験バージョン | いいえ |
| 設置アドバイス |
フィードスルー（ブッシング）
直接実装 |
| 交差接続端子数 | 2 |
| 定格電流、多極 | 57 A |
| 種別 | 渡り配線コネクタ |
| ピッチ (mm) (P) | 10 mm |
| 極数 | 2 |
| 設置アドバイス |
フィードスルー（ブッシング）
直接実装 |
| 定格電流 | 57 A |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60058) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1060300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1060300000) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | 適合 |
の付属品です
-
商品番号:1393380000販売単位:50 items
フィードスルー端子台, ねじ接続, ダークベージュ, 10 mm², 57 A, 1000 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 120 °C
-
商品番号:1833380000販売単位:50 items
フィードスルー端子台, ねじ接続, 白色, 10 mm², 57 A, 1000 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:1020310000販売単位:50 items
フィードスルー端子台, ねじ接続, 黒色, 10 mm², 57 A, 1000 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:1020340000販売単位:50 items
フィードスルー端子台, ねじ接続, 赤色, 10 mm², 57 A, 1000 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:1833340000販売単位:50 items
フィードスルー端子台, ねじ接続, 緑色, 10 mm², 57 A, 1000 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:1833350000販売単位:50 items
フィードスルー端子台, ねじ接続, 黄色, 10 mm², 57 A, 1000 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:1020360000販売単位:50 items
フィードスルー端子台, ねじ接続, 橙色, 10 mm², 57 A, 1000 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:1020300000販売単位:50 items
フィードスルー端子台, ねじ接続, ダークベージュ, 10 mm², 57 A, 1000 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:1020320000販売単位:50 items
フィードスルー端子台, ねじ接続, グレー, 10 mm², 57 A, 1000 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:1020380000販売単位:50 items
フィードスルー端子台, ねじ接続, 青色, 10 mm², 57 A, 1000 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2821630000販売単位:50 items
フィードスルー端子台, ねじ/はんだ接続, 茶色, 10 mm², 57 A, 1000 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:1010300000販売単位:50 items
PE 端子, ねじ接続, 緑/黄色, 10 mm², 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid
