製品情報
| バージョン | ヒューズ端子, ねじ接続, ダークベージュ, 6 mm², 10 A, 150 V, 接続数: 2, レベル数: 1, TS 35 |
| 注文番号 | 1014300000 |
| 種別 | WSI 6/2/LD 60-150VDC/AC |
| GTIN (EAN) | 4008190084424 |
| 数量 | 25 items |
| 深さ | 78.5 mm |
| 奥行き（インチ） | 3.091 inch |
| DIN レールを含む奥行き | 79.5 mm |
| 高さ | 60 mm |
| 高さ（インチ） | 2.362 inch |
| 幅 | 11.9 mm |
| 幅（インチ） | 0.469 inch |
| 正味重量 | 25.44 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | ダークベージュ |
| UL 94 可燃性等級 | V-0 |
| バージョン |
ねじ接続
ヒューズアイソレータ LED搭載 ねじ込み可能な交差接続用 コネクタ無しの終端部 |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、2本のクランプ可能な配線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、2本のクランプ可能な配線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、2本のクランプ可能な配線、最小 | 0.5 mm² |
| 配線断面、細径撚線、2本のクランプ可能な配線、最大 | 2.5 mm² |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | いいえ |
| 開放側面 | 右 |
| 類似端子数 | 1 |
| 導体断面、フレキシブルおよびプラスチックカラー DIN 46228/1、追加接続、最大 | 6 mm² |
| 接続種別、追加接続 | ねじ接続 |
| DMS電動ドライバーによるトルクレベル | 3 |
| IEC 60947-1 準拠のゲージ | A5 |
| クランプネジ | M 3.5 |
| クランプ導体 |
|
| クランプ範囲、最大 | 10 mm² |
| クランプ範囲、最小 | 0.5 mm² |
| 刃寸法 | 0.8 x 4.0 mm |
| 導体接続断面積 AWG、最大. | AWG 8 |
| 接続数 | 2 |
| 接続断面、撚線、最大 | 10 mm² |
| 接続断面、撚線、最小 | 1.5 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 接続方式 2 | ねじ接続 |
| 締付けトルク、最大. | 1.6 Nm |
| 締付けトルク、最小. | 0.8 Nm |
| 被覆剥き長さ | 12 mm |
| 配線接続断面 AWG、最小 | AWG 20 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 6 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 6 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 10 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 10 mm² |
| 証明書番号（CSA） | 200039-1057876 |
| 配線の最大断面（CSA） | 6 AWG |
| 配線の最小断面（CSA） | 20 AWG |
| 表示動作電圧、最小 | 60 V |
| 表示電圧種別 | AC/DC |
| カートリッジヒューズ | 6.3 x 32 mm（1/4 x 1/4インチ） |
| ディスプレイ | 赤色LED |
| ヒューズホルダー (カートリッジホルダー) | 旋回 |
| 動作電圧、最大 | 150 V |
| 表示電圧種別 | AC/DC |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 8 |
| 標準 | IEC 60947-7-3 |
| 配線接続断面 AWG、最小 | AWG 20 |
| 定格断面 | 6 mm² |
| 定格電圧 | 150 V |
| 隣接端子への定格電圧 | 500 V |
| 定格 DC 電圧 | 150 V |
| 定格電流 | 10 A |
| 最大導体電流 | 10 A |
| 標準 | IEC 60947-7-3 |
| IEC 60947-7-x 準拠の容量抵抗 | 0.78 mΩ |
| 定格インパルス耐電圧 | 6 kV |
| IEC 60947-7-xに準拠した出力損失 | 1.31 W |
| 汚染度 | 3 |
| 導体サイズフィールド配線最大（UR） | 8 AWG |
| 導体サイズフィールド配線最小（UR） | 22 AWG |
| 導体サイズ工場配線最大（UR） | 8 AWG |
| 導体サイズ工場配線最小（UR） | 22 AWG |
| 証明書番号（UR） | E60693 |
| 製品情報 | 電圧は、選択したヒューズエレメントまたはインジケータライトによって異なります |

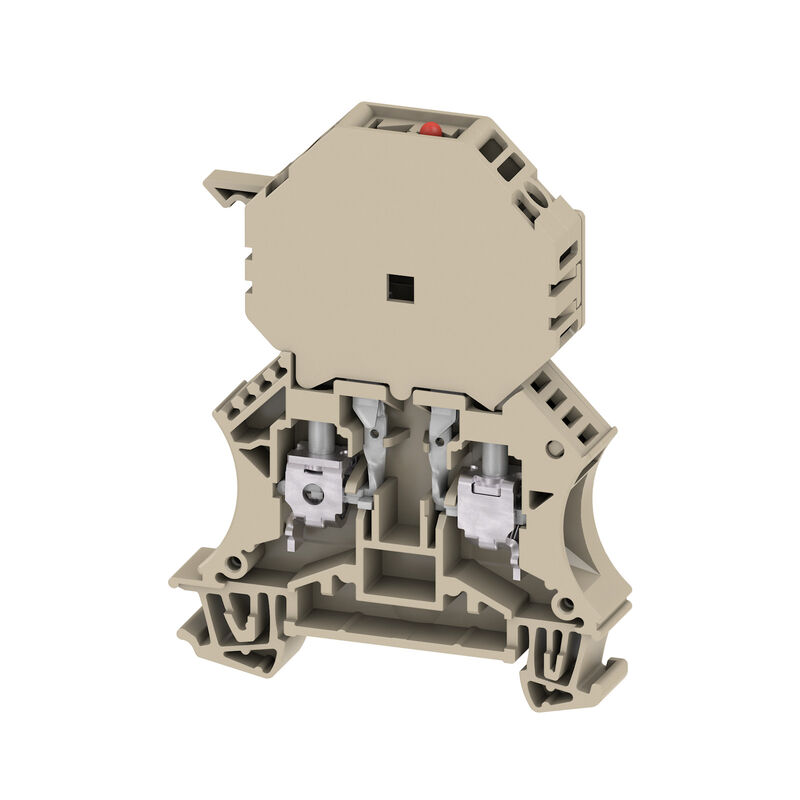

| 図表タイトル 02 | 製品イメージ |
| 画像サブタイトル - 02 | 図に類似 |
| 承認/証明書/適合証明書 |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42036)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42037) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153733) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37350) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59496) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1014300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1014300000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1014300000&norm=0) |
| ユーザ文書 |
[Beipackzettel_SAKS_GL_LD.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35558)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| 認可 |        |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| 証明書番号（UR） | E60693 |
