製品情報

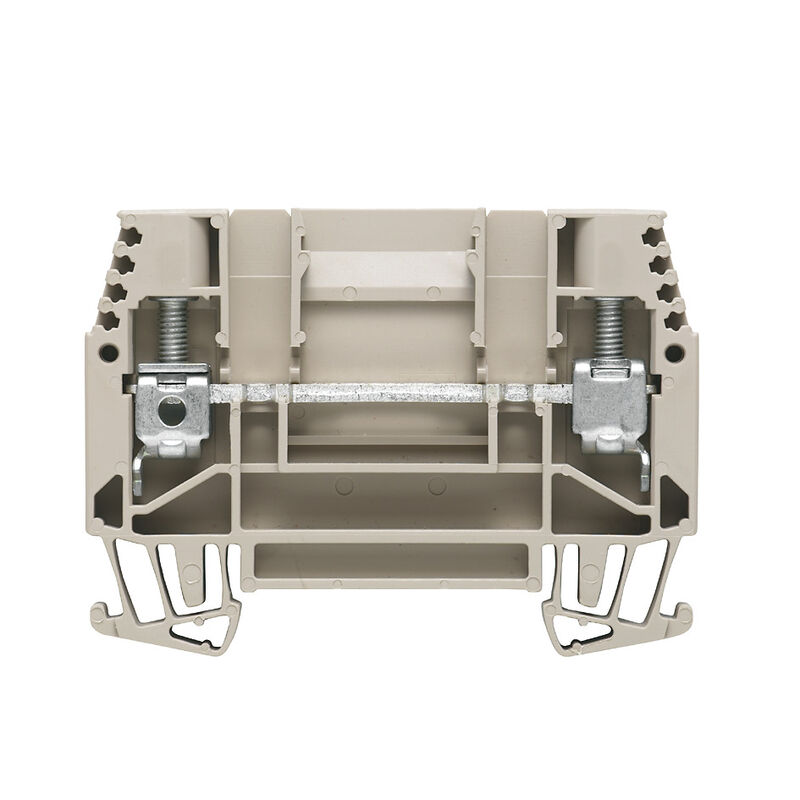

| バージョン | フィードスルー端子台, ねじ接続, ダークベージュ, 6 mm², 41 A, 630 V, 接続数: 2 |
| 注文番号 | 1017100000 |
| 種別 | WTD 6/1 |
| GTIN (EAN) | 4008190021948 |
| 数量 | 50 items |
| 深さ | 47.5 mm |
| 奥行き（インチ） | 1.87 inch |
| 高さ | 65 mm |
| 高さ（インチ） | 2.559 inch |
| 幅 | 7.9 mm |
| 幅（インチ） | 0.311 inch |
| 正味重量 | 16.48 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | ダークベージュ |
| UL 94 可燃性等級 | V-0 |
| バージョン |
ねじ接続
ねじ込み可能な交差接続用 コネクタ無しの終端部 |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | いいえ |
| 開放側面 | 右 |
| 類似端子数 | 1 |
| 接続種別、追加接続 | ねじ接続 |
| DMS電動ドライバーによるトルクレベル | 3 |
| IEC 60947-1 準拠のゲージ | A5 |
| クランプネジ | M 3.5 |
| クランプ範囲、最大 | 10 mm² |
| クランプ範囲、最小 | 0.5 mm² |
| 刃寸法 | 0.8 x 4.0 mm |
| 導体接続断面積 AWG、最大. | AWG 8 |
| 接続数 | 2 |
| 接続断面、撚線、最大 | 10 mm² |
| 接続断面、撚線、最小 | 1.5 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 締付けトルク、最大. | 1.6 Nm |
| 締付けトルク、最小. | 1 Nm |
| 被覆剥き長さ | 12 mm |
| 配線接続断面 AWG、最小 | AWG 20 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 6 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 6 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 10 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 10 mm² |
| 証明書番号（CSA） | 200039-1057876 |
| 配線の最大断面（CSA） | 8 AWG |
| 配線の最小断面（CSA） | 20 AWG |
| 電圧規模C（CSA） | 300 V |
| 電流の規模C（CSA） | 50 A |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 8 |
| 標準 | IEC 60947-7-1 |
| 配線接続断面 AWG、最小 | AWG 20 |
| 定格断面 | 6 mm² |
| 定格電圧 | 630 V |
| 定格 DC 電圧 | 630 V |
| 定格電流 | 41 A |
| 最大導体電流 | 57 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 0.78 mΩ |
| 定格インパルス耐電圧 | 6 kV |
| IEC 60947-7-xに準拠した出力損失 | 1.31 W |
| 汚染度 | 3 |
| 導体サイズフィールド配線最大（UR） | 8 AWG |
| 導体サイズフィールド配線最小（UR） | 20 AWG |
| 導体サイズ工場配線最大（UR） | 8 AWG |
| 導体サイズ工場配線最小（UR） | 20 AWG |
| 証明書番号（UR） | E60693 |
| 電圧規模C（UR） | 300 V |
| 電流の規模C（UR） | 45 A |
| 承認/証明書/適合証明書 |
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89264)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89265) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37333) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59553) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1017100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1017100000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1017100000&norm=0) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 認可 |      |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| 証明書番号（UR） | E60693 |
付属品
-
-
-
商品番号:0194300000販売単位:50 items
渡り配線コネクタ (端子), ねじ込み, グレー, 41 A, 極数: 2, ピッチ (mm) (P): 7.90, 絶縁: いいえ, 幅: 13.9 mm
-
商品番号:0194400000販売単位:50 items
渡り配線コネクタ (端子), ねじ込み, グレー, 41 A, 極数: 3, ピッチ (mm) (P): 7.90, 絶縁: いいえ, 幅: 21.8 mm
-
商品番号:0338300000販売単位:20 items
渡り配線コネクタ (端子), ねじ込み, グレー, 41 A, 極数: 10, ピッチ (mm) (P): 7.90, 絶縁: いいえ, 幅: 77.1 mm
-
商品番号:0194500000販売単位:50 items
渡り配線コネクタ (端子), ねじ込み, グレー, 57 A, 極数: 4, ピッチ (mm) (P): 7.90, 絶縁: いいえ, 幅: 29.7 mm
-
商品番号:1906000000販売単位:420 items
WS, 端子マーカー, 12 x 8 mm, ピッチ (mm) (P): 8.00 Weidmueller, 白色
-
-
-
-
-
商品番号:0318000000販売単位:50 items
接続スリーブ (端子), ねじ込み, 幅: 6 mm, 高さ: 6 mm, 深さ: 19 mm, 極数: 1, 銅・亜鉛
-
商品番号:0249000000販売単位:100 items
接続スリーブ (端子), ねじ込み, 幅: 4.9 mm, 高さ: 4.9 mm, 深さ: 12 mm, 極数: 1, 銅
-
-
-
-
-
商品番号:0329300000販売単位:20 items
渡り配線コネクタ (端子), ねじ込み, ベージュ, 41 A, 極数: 3, ピッチ (mm) (P): 12.00, 絶縁: はい, 幅: 22 mm
-
商品番号:0307300000販売単位:20 items
渡り配線コネクタ (端子), ねじ込み, ベージュ, 41 A, 極数: 2, ピッチ (mm) (P): 12.00, 絶縁: はい, 幅: 15.4 mm
-
商品番号:1611930000販売単位:20 items
端子台マーカー, 端子マーカー, 32 x 7 mm, ピッチ (mm) (P): 5.00 Weidmueller, 白色
-
商品番号:1636530000販売単位:20 items
端子台マーカー, 端子マーカー, 15 x 7 mm, ピッチ (mm) (P): 5.00 Weidmueller, 白色
-
商品番号:1856740000販売単位:800 items
Dekafix, 端子マーカー, 5 x 8 mm, ピッチ (mm) (P): 8.00 Weidmueller, 白色
