製品情報

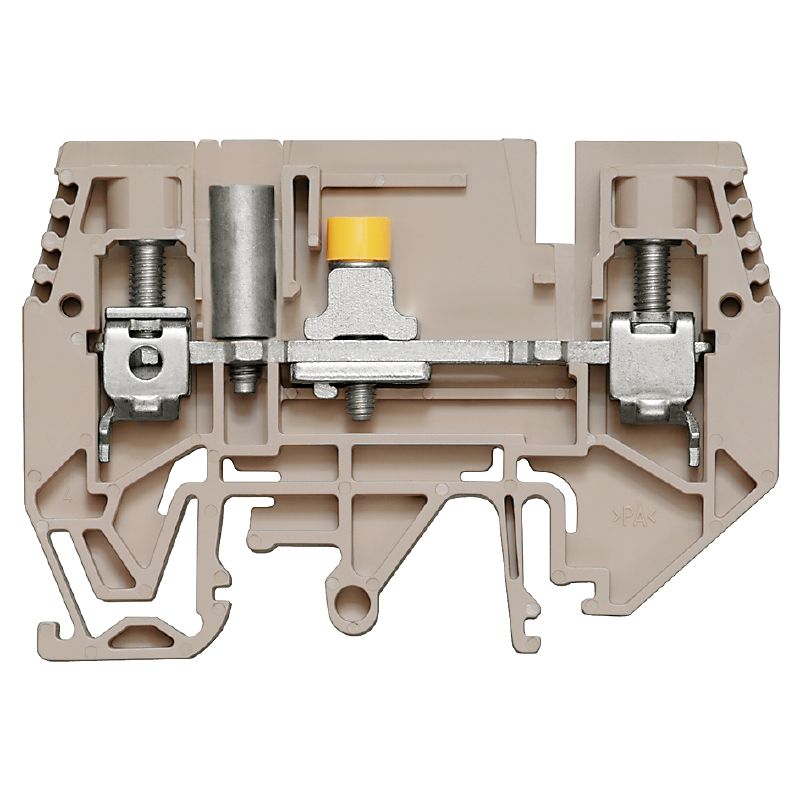

| バージョン | 測定トランス断路端子, ねじ接続, 41, 2 |
| 注文番号 | 1934800000 |
| 種別 | WTQ 6/1 EN STB |
| GTIN (EAN) | 4032248592159 |
| 数量 | 50 items |
| 深さ | 47.5 mm |
| 奥行き（インチ） | 1.87 inch |
| 高さ | 65 mm |
| 高さ（インチ） | 2.559 inch |
| 幅 | 7.9 mm |
| 幅（インチ） | 0.311 inch |
| 正味重量 | 24.16 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 0eb7d846-d0a1-43e5-93a4-d7c6856c4cda |
| 材質 | Wemid |
| 色 | ダークベージュ |
| UL 94 可燃性等級 | V-0 |
| バージョン |
ねじ接続
スペーサー プラグイン交差接続用 ソケット付き コネクタ無しの終端部 |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| PE 接続 | いいえ |
| レール |
TS 35
TS 32 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、2本のクランプ可能な配線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、2本のクランプ可能な配線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、2本のクランプ可能な配線、最小 | 0.5 mm² |
| 配線断面、細径撚線、2本のクランプ可能な配線、最大 | 2.5 mm² |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | いいえ |
| 開放側面 | 閉 |
| 類似端子数 | 1 |
| DMS電動ドライバーによるトルクレベル | 3 |
| IEC 60947-1 準拠のゲージ | A5 |
| クランプネジ | M 3.5 |
| クランプ範囲、最大 | 10 mm² |
| クランプ範囲、最小 | 0.5 mm² |
| 刃寸法 | 0.8 x 4.0 mm |
| 導体接続断面積 AWG、最大. | AWG 8 |
| 接続数 | 2 |
| 接続断面、撚線、最大 | 6 mm² |
| 接続断面、撚線、最小 | 1.5 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 被覆剥き長さ | 12 mm |
| 配線接続断面 AWG、最小 | AWG 20 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 6 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 6 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 10 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 10 mm² |
| 証明書番号（CSA） | 200039-1057876 |
| 配線の最大断面（CSA） | 8 AWG |
| 配線の最小断面（CSA） | 20 AWG |
| 電圧規模B（CSA） | 300 V |
| 電圧規模C（CSA） | 300 V |
| 電流の規模B（CSA） | 45 A |
| 電流の規模C（CSA） | 45 A |
| TS 35 オフセット | 34.5 mm |
| スリッティング | なし |
| 一体型テストソケット | いいえ |
| 横断遮断 | 滑り |
| レール |
TS 35
TS 32 |
| 導体接続断面積 AWG、最大. | AWG 8 |
| 配線接続断面 AWG、最小 | AWG 20 |
| 定格断面 | 6 mm² |
| 定格 DC 電圧 | 500 V |
| 定格電流 | 41 A |
| 最大導体電流 | 57 A |
| IEC 60947-7-x 準拠の容量抵抗 | 0.78 mΩ |
| 定格インパルス耐電圧 | 6 kV |
| IEC 60947-7-xに準拠した出力損失 | 1.31 W |
| 汚染度 | 3 |
| 導体サイズフィールド配線最大（UR） | 8 AWG |
| 導体サイズフィールド配線最小（UR） | 20 AWG |
| 導体サイズ工場配線最大（UR） | 8 AWG |
| 導体サイズ工場配線最小（UR） | 20 AWG |
| 証明書番号（UR） | E60693 |
| 電圧規模B（UR） | 300 V |
| 電圧規模C（UR） | 300 V |
| 電流の規模B（UR） | 45 A |
| 電流の規模C（UR） | 45 A |
| 承認/証明書/適合証明書 |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37245)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284528) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65025) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1934800000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1934800000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1934800000&norm=0) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| 認可 |     |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（UR） | E60693 |
