製品情報
| バージョン | クランピングヨーク (バスバー), クランピングヨーク, 青色, 6 mm², 幅: 8 mm, M 4, スチール |
| 注文番号 | 0525980000 |
| 種別 | ZBE 6K BL |
| GTIN (EAN) | 4008190060886 |
| 数量 | 50 items |
| 深さ | 19.5 mm |
| 奥行き（インチ） | 0.768 inch |
| 高さ | 22.5 mm |
| 高さ（インチ） | 0.886 inch |
| 幅 | 8 mm |
| 幅（インチ） | 0.315 inch |
| 正味重量 | 2.98 g |
| 動作温度範囲 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | スチール |
| 絶縁材 | PA |
| 色 | 青色 |
| 証明書番号（ATEX） | DEMKO03ATEX136028U |
| 証明書番号（IECEX） | IECEXULD13.0005U |
| 最大導体断面積（ATEX） | 6 mm² |
| 最大導体断面積（IECEX） | 6 mm² |
| 動作温度範囲 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| マーキング EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU ラベル | II 2 G D |
| 安全上の注意 |
Installation instructions: The potential equalisation (PE) rail modules are suitable for use in housings in atmospheres with flammable gases and dust. For use in areas with flammable gases, these housings must meet the requirements of EN 60079-0 and EN 60079-7. For use in areas with flammable dust, these housings must meet the requirements of EN 60079-0 and EN 60079-31. When combined with other terminal block ranges and sizes, and when other accessories are used, you must comply with the clearance and creepage distances given. Regarding accessory use, the manufacturer's instructions must be followed. List of restrictions: The PE rail modules are considered one component, with Ex marking when used with the busbar holders of type SH and WEW. When used independently, the above named components are not covered by this certificate. |
| バージョン | バスバー10 x 3 mm用 |
| 取り付け方式 | ねじ込み |
| 設置アドバイス |
バスバー
直接実装 |
| クランプネジ | M 4 |
| クランプ範囲、最大 | 10 mm² |
| クランプ範囲、最小 | 1 mm² |
| 接続方式 | クランピングヨーク |
| 締付けトルク、最小. | 1.2 Nm |
| 被覆剥き長さ | 19 mm |
| 配線接続断面、ソリッドコア、最小 | 1 mm² |
| 配線接続断面、細径撚線、最大 | 10 mm² |
| 配線接続断面、細径撚線、最小 | 1.5 mm² |
| 配線接続断面ソリッドコア、最大 | 10 mm² |
| 証明書番号（CSA） | 12400-237 |
| 配線の最大断面（CSA） | 8 AWG |
| 配線の最小断面（CSA） | 22 AWG |
| TS 35 オフセット | 41 mm |
| 設置アドバイス |
バスバー
直接実装 |
| 定格断面 | 6 mm² |

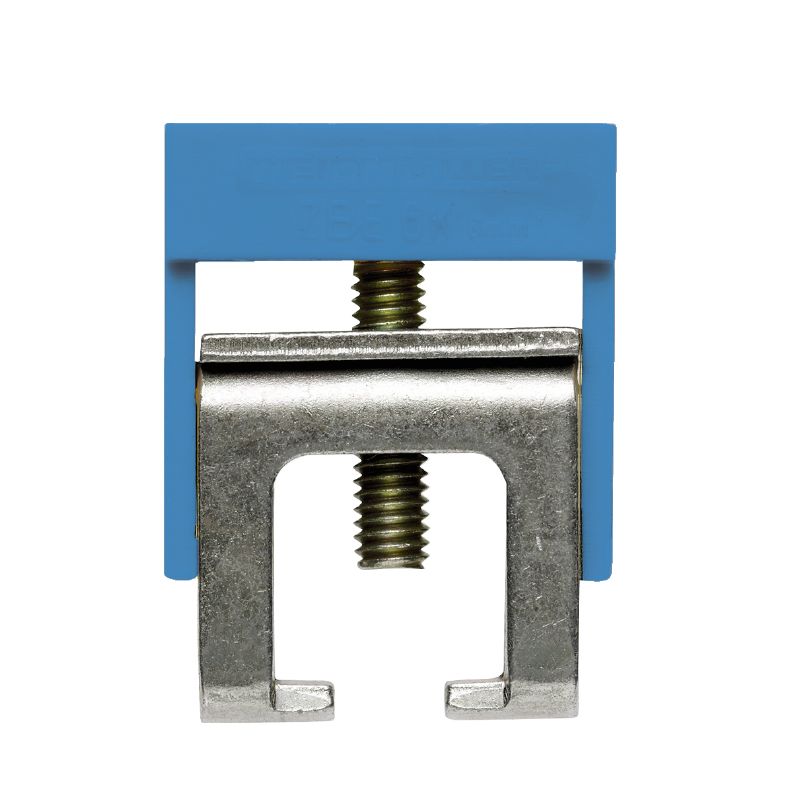

| 図表タイトル 02 | 製品イメージ |
| 画像サブタイトル - 02 | 図に類似 |
| 承認/証明書/適合証明書 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_80383)
[UKCA Attestation of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_255566) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80376) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80377) [UKCA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_255567) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59201) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0525980000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0525980000) |
| ユーザ文書 |
[Installation Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_80378)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ZB WBBD](https://mdcop.weidmueller.com/mediadelivery/asset/900_256158) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-46 |
| ECLASS 12.0 | 27-14-11-46 |
| ECLASS 13.0 | 27-25-01-16 |
| ECLASS 14.0 | 27-25-01-16 |
| 認可 |     |
| ROHS | 適合 |
