製品情報

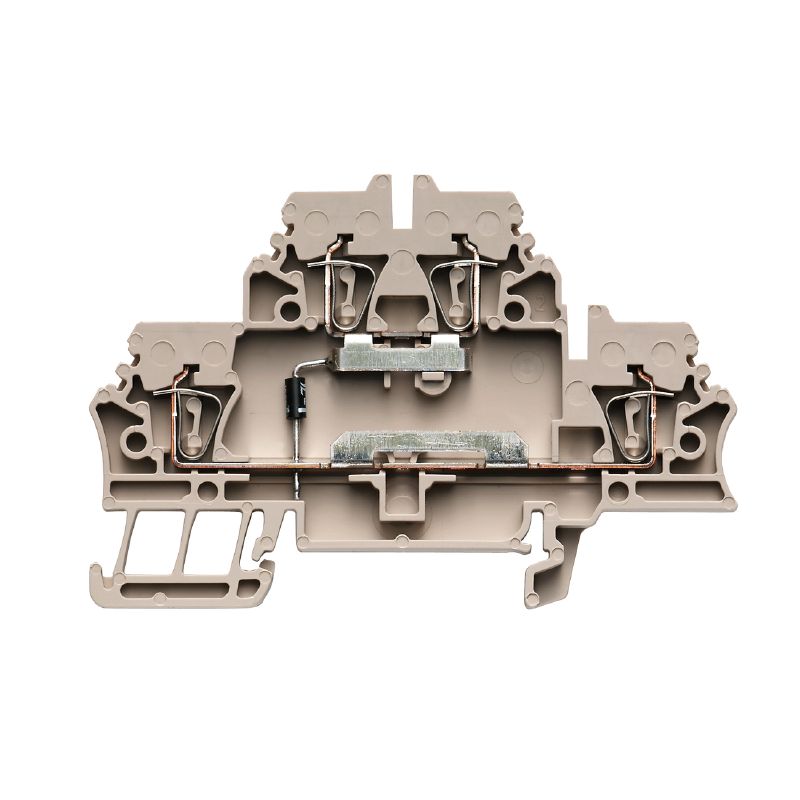

| バージョン | Zシリーズ, コンポーネント端子, 二重層端子, 定格断面: 2.5 mm², 耐張クランプ接続, ダークベージュ |
| 注文番号 | 1690020000 |
| 種別 | ZDK 2.5/D/1 |
| GTIN (EAN) | 4008190877897 |
| 数量 | 50 items |
| 深さ | 53 mm |
| 奥行き（インチ） | 2.087 inch |
| DIN レールを含む奥行き | 54 mm |
| 高さ | 79.1 mm |
| 高さ（インチ） | 3.114 inch |
| 幅 | 5.1 mm |
| 幅（インチ） | 0.201 inch |
| 正味重量 | 10.64 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c6099607-b1cd-4fc8-8f5b-8c2defa73093 |
| 材質 | Wemid |
| 色 | ダークベージュ |
| UL 94 可燃性等級 | V-0 |
| バージョン |
耐張クランプ接続
プラグイン交差接続用 コネクタ無しの終端部 ダイオード付 |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| レベル数 | 2 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | はい |
| PE 接続 | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | はい |
| 開放側面 | 右 |
| 電子部品 | ダイオード |
| コンポーネントダイオード |
|
| 導体断面、フレキシブルおよびプラスチックカラー DIN 46228/1、追加接続、最大 | 2.5 mm² |
| IEC 60947-1 準拠のゲージ | A2 |
| クランプ範囲、最大 | 2.5 mm² |
| クランプ範囲、最小 | 0.05 mm² |
| ツインワイヤエンドフェルール、最大 | 0.34 mm² |
| ツインワイヤエンドフェルール、最小 | 0.14 mm² |
| プラスチックカラー付きフェルール端子のチューブ長さ DIN 46228/4 |
|
| プラスチック製カラーなしのフェルール端子のチューブ長さ DIN 46228/1 |
|
| 刃寸法 | 0.6 x 3.5 mm |
| 接続数 | 4 |
| 接続方向 | 上部 |
| 接続方式 | 耐張クランプ接続 |
| 接続方式 2 | 耐張クランプ接続 |
| 被覆剥き長さ | 10 mm |
| 配線接続断面 AWG、最小 | AWG 30 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 1.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 1.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 2.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 2.5 mm² |
| 導体サイズフィールド配線最大（CSA） | 12 AWG |
| 導体サイズフィールド配線最小（CSA） | 26 AWG |
| 導体サイズ工場配線最大（CSA） | 12 AWG |
| 導体サイズ工場配線最小（CSA） | 26 AWG |
| 証明書番号（CSA） | 80053378-200039 |
| レール | TS 35 |
| 標準 | IEC 60947-7-1 |
| 配線接続断面 AWG、最小 | AWG 30 |
| 定格断面 | 2.5 mm² |
| 定格電圧 | 500 V |
| 定格 DC 電圧 | 500 V |
| 定格電流 | 0.5 A |
| 最大導体電流 | 0.5 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 1.33 mΩ |
| 定格インパルス耐電圧 | 6 kV |
| IEC 60947-7-xに準拠した出力損失 | 0.77 W |
| 汚染度 | 3 |
| 導体サイズフィールド配線最大（UR） | 14 AWG |
| 導体サイズフィールド配線最小（UR） | 26 AWG |
| 導体サイズ工場配線最大（UR） | 14 AWG |
| 導体サイズ工場配線最小（UR） | 26 AWG |
| 証明書番号（UR） | E60693 |
| 電圧規模C（UR） | 300 V |
| 電流の規模C（UR） | 15 A |
| 製品情報 | 持続所要温度を確認する必要があります |
| 承認/証明書/適合証明書 |
[DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36763) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236609) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1690020000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1690020000) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 | 27-14-11-27 |
| ECLASS 9.1 | 27-14-11-47 |
| ECLASS 10.0 | 27-14-11-27 |
| ECLASS 11.0 | 27-14-11-27 |
| ECLASS 12.0 | 27-14-11-27 |
| ECLASS 13.0 | 27-25-01-14 |
| ECLASS 14.0 | 27-25-01-14 |
| 認可 |       |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（UR） | E60693 |
