BORNE ZDK 2.5/LD RT/1
Imagen de producto

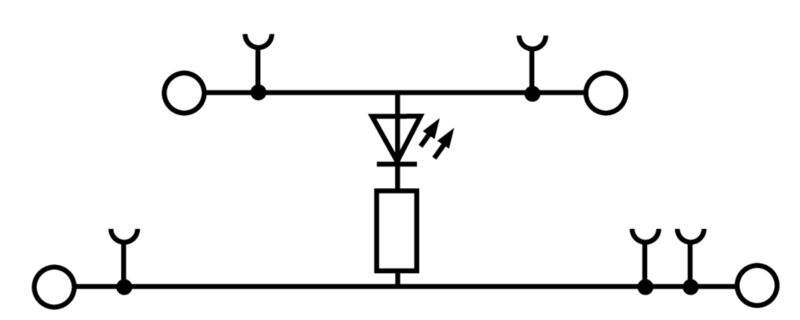

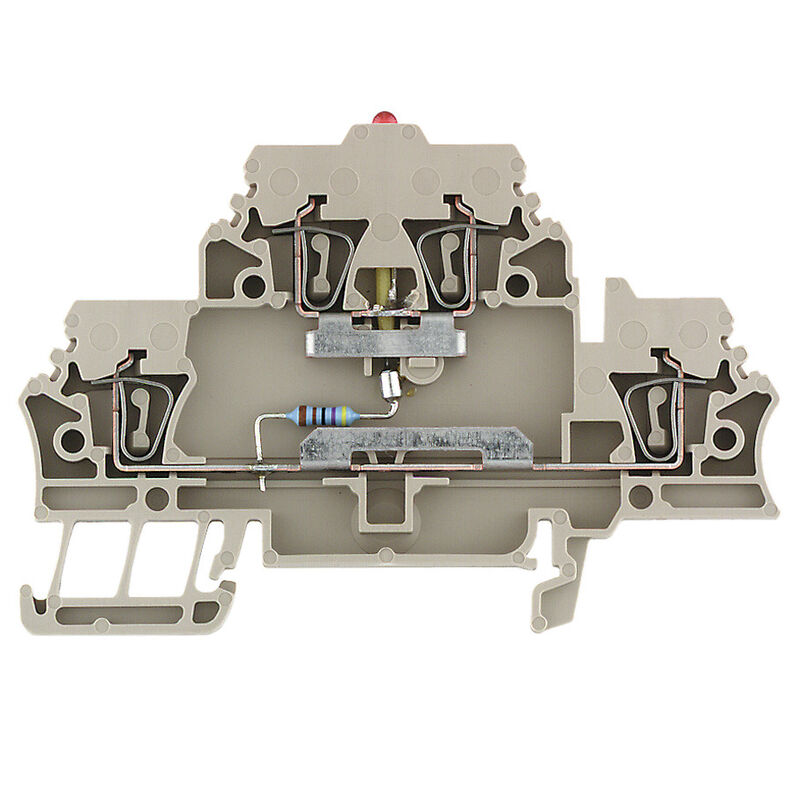

BORNE ZDK 2.5/LD RT/1

BORNE ZDK 2.5/LD RT/1

Z-series, Component terminal, Rated cross-section: 2.5 mm², Tension-clamp connection, dark beige

N.º de artículo 1690010000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 32 Productos relacionados 228
Godkännanden General ordering data Mått och vikter Temperatures Miljööverenstämmelse för produkt Materialdata System specifications Additional technical data Component Conducteur raccordable (autre raccordement) Raccordement (raccordement nominal) Caractéristiques nominales selon CSA Biztosítós kapcsok Informacje ogólne Märkdata Caractéristiques nominales selon UL Viktig hänvisningstext Clasificaciones

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

General ordering data

Version
Z-series, Component terminal, Rated cross-section: 2.5 mm², Tension-clamp connection, dark beige
Order No.
1690010000
Type
ZDK 2.5/LD RT/1
GTIN (EAN)
4008190898274
Qty.
50 Pieza

Mått och vikter

Depth
53 mm
Depth (inches)
2.087 inch
Depth including DIN rail
54 mm
Height
79,1 mm
Altura (pulgadas)
3.114 inch
Width
5.1 mm
Anchura (pulgadas)
0.201 inch
Net weight
11,47 g

Temperatures

Storage temperature
-25 °C...55 °C
Ambient temperature
-50 °C…75 °C
Temperatura permanete de trabajo, min.
-50 °C
Temperatura permanete de trabajo, max.
120 °C

Miljööverenstämmelse för produkt

RoHS Compliance Status
Compliant with exemption
RoHS Exemption (if applicable/known)
7cI
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Materialdata

Basic material
Wemid
Colour
Beige oscuro
UL 94 flammability rating
V-0

System specifications

Version
Tension-clamp connection
with LED
for plug-in cross-connector
One end without connector
End cover plate required
Sí
Number of potentials
1
Número de pisos
2
Número de puntos de embornado por piso
2
Number of potentials per tier
1
Levels cross-connected internally
Sí
PE connection
No
Mounting rail
TS 35
N-function
No
PE function
No
PEN function
No

Additional technical data

Electronic component
red LED
Explosion-tested version
Yes
Open sides
z prawej strony
Type of mounting
wciskany

Component

Component LED
  • Color:
    rojo
  • Tensión, mín.:
    6 V
  • Tensión, máx.:
    24 V
  • Corriente:
    20 mA
Component resistor
  • Resistencia:
    4,7 kOhm
  • Potencia de pérdida:
    0,4 W
  • Tolerancia (%):
    1 %

Conducteur raccordable (autre raccordement)

Conductor cross-section, flexible plus plastic collar DIN 46228/1, further connection, max.
2,5 mm²
Connection type, additional connection
Húzórugós csatlakozás

Raccordement (raccordement nominal)

Blade size
0,6 x 3,5 mm
Clamping range, max.
2,5 mm²
Clamping range, min.
0,05 mm²
Connection cross-section, finely stranded, min.
0,05 mm²
Connection cross-section, stranded, max.
2,5 mm²
Connection cross-section, stranded, min.
0,05 mm²
Connection direction
felső
Gauge to IEC 60947-1
A2
Number of connections
4
Stripping length
10 mm
Type of connection
złącze sprężynowe
Type of connection 2
złącze sprężynowe
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section, finely stranded, max.
2,5 mm²
Wire connection cross section, finely stranded, min.
0,05 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
1,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,05 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
1,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,05 mm²
Wire connection cross-section, solid core, max.
2,5 mm²
Wire connection cross-section, solid core, min.
0,05 mm²

Caractéristiques nominales selon CSA

Certificate No. (CSA)
80053378-200039
Conductor size Factory wiring max. (CSA)
12 AWG
Conductor size Factory wiring min. (CSA)
26 AWG
Conductor size Field wiring max. (CSA)
12 AWG
Conductor size Field wiring min. (CSA)
26 AWG

Biztosítós kapcsok

Current
0,05 A
Display
LED
Type of voltage for indicator
DC

Informacje ogólne

Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 26

Märkdata

Rated cross-section
2,5 mm²
Rated voltage
24 V
Rated DC voltage
24 V
Nominal current
10 A
Current at maximum wires
10 A
Standards
IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
2,66 mΩ
Power loss in accordance with IEC 60947-7-x
0,77 W
Grado de polución
3

Caractéristiques nominales selon UL

Certificate No. (UR)
E60693
Conductor size Factory wiring max. (UR)
14 AWG
Conductor size Factory wiring min. (UR)
26 AWG
Conductor size Field wiring max. (UR)
14 AWG
Conductor size Field wiring min. (UR)
26 AWG

Viktig hänvisningstext

Product information
Tillåten kontinuerlig drifttemperatur måste observeras

Clasificaciones

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
