ZDU 4 GR

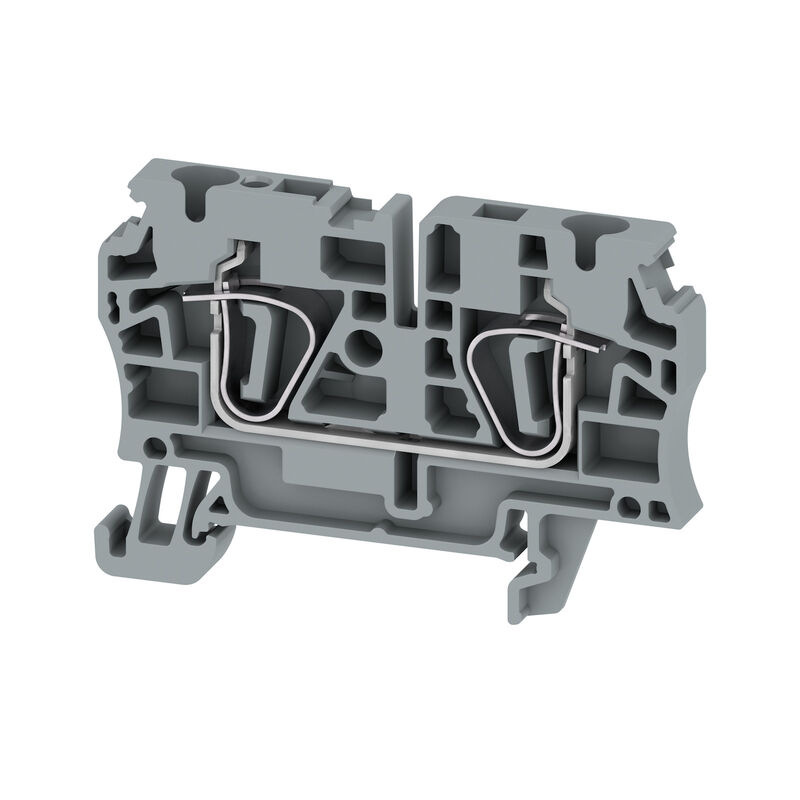

製品イメージ
ZDU 4 GR

ZDU 4 GR

フィードスルー端子, 耐張クランプ接続, 4 mm², 800 V, 32 A, グレー

商品番号 1683630000
コンフィギュレータで開く
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 35 関連製品 1078
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 材料データ 評価データIECEx/ATEX システム仕様 追加の技術データ クランプ用コンダクタ（追加接続） クランプ用コンダクタ（定格接続） CSA評価データ 全般 評価データ UL評価データ 分類

承認

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693
証明書番号（cURusEX）
E184763

一般注文データ

Ausfuehrung
フィードスルー端子, 耐張クランプ接続, 4 mm², 800 V, 32 A, グレー
Best.-Nr.
1683630000
種別
ZDU 4 GR
GTIN (EAN)
4008190476618
数量
100 items

寸法と重量

Depth
43 mm
奥行き（インチ）
1.693 inch
DIN レールを含む奥行き
43.5 mm
Höhe
62 mm
高さ（インチ）
2.441 inch
Width
6.1 mm
幅（インチ）
0.24 inch
正味重量
9.935 g

温度

保管温度
-25 °C...55 °C
周囲温度
-50 °C…75 °C
連続動作温度、最小
-50 °C
連続動作温度、最大
120 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

材料データ

基本材質
Wemid
色
グレー
UL 94 可燃性等級
V-0

評価データIECEx/ATEX

証明書番号（ATEX）
DEMKO15ATEX1467U
証明書番号（IECEX）
IECEXULD15.0008U
最大電圧（ATEX）
550 V
電流（ATEX）
28 A
最大導体断面積（ATEX）
6 mm²
最大電圧（IECEX）
550 V
電流（IEEX）
28 A
最大導体断面積（IECEX）
6 mm²
マーキング EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU ラベル
II 2 G D

システム仕様

バージョン
耐張クランプ接続
プラグイン交差接続用
コネクタ無しの終端部
エンドカバープレートの要求
はい
電位数
1
レベル数
1
レベルごとのクランプポイント数
2
層ごとの電位数
1
内部で交差接続されたレベル
いいえ
PE 接続
いいえ
取り付けレール
TS 35

追加の技術データ

取り付け方式
篏合仕様
爆発試験バージョン
はい
開放側面
右
類似端子数
1

クランプ用コンダクタ（追加接続）

接続種別、追加接続
耐張クランプ接続

クランプ用コンダクタ（定格接続）

IEC 60947-1 準拠のゲージ
A4
クランプ範囲、最大
6 mm²
クランプ範囲、最小
0.13 mm²
ツインワイヤエンドフェルール、最大
1.5 mm²
ツインワイヤエンドフェルール、最小
0.5 mm²
刃寸法
0.6 x 3.5 mm
導体接続断面積 AWG、最大.
AWG 10
接続数
2
接続断面、撚線、最大
6 mm²
接続断面、撚線、最小
0.13 mm²
接続断面、細径撚線、最小
0,13 mm²
接続方向
上部
接続方式
耐張クランプ接続
被覆剥き長さ
12 mm
配線接続断面 AWG、最小
AWG 26
配線接続断面、ソリッドコア、最小
0.13 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大
4 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小
0.13 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
4 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
0.13 mm²
配線接続断面、細径撚線、最大
6 mm²
配線接続断面、細径撚線、最小
0.13 mm²
配線接続断面ソリッドコア、最大
6 mm²

CSA評価データ

証明書番号（CSA）
200039-1152892
配線の最大断面（CSA）
10 AWG
配線の最小断面（CSA）
26 AWG
電圧規模B（CSA）
600 V
電圧規模C（CSA）
600 V
電圧規模D（CSA）
600 V
電流の規模B（CSA）
35 A
電流の規模C（CSA）
35 A
電流の規模D（CSA）
5 A

全般

取り付けレール
TS 35
導体接続断面積 AWG、最大.
AWG 10
標準
IEC 60947-7-1
配線接続断面 AWG、最小
AWG 26

評価データ

定格断面
4 mm²
定格電圧
800 V
定格 DC 電圧
800 V
公称電流
32 A
最大導体電流
41 A
標準
IEC 60947-7-1
IEC 60947-7-x 準拠の容量抵抗
1 mΩ
定格インパルス耐電圧
8 kV
IEC 60947-7-xに準拠した出力損失
1,02 W
汚染度
3

UL評価データ

コンダクタサイズファクトリ配線最小（cURus）
26 AWG
コンダクタサイズフィールド配線、最大（cURus）
10 AWG
コンダクタサイズフィールド配線、最小（cURus）
26 AWG
導体サイズ工場配線最大（cURus）
10 AWG
現在のサイズ C（cURus）
30 A
証明書番号（cURus）
E60693
電圧サイズ B（cURus）
600 V
電圧サイズ C（cURus）
600 V
電流サイズ B（cURus）
30 A

分類

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
