製品情報
| バージョン | フィードスルー端子, 耐張クランプ接続, 6 mm², 800 V, 41 A, 赤色 |
| 注文番号 | 1830420000 |
| 種別 | ZDU 6 RT |
| GTIN (EAN) | 4032248492596 |
| 数量 | 50 items |
| 深さ | 45 mm |
| 奥行き（インチ） | 1.772 inch |
| DIN レールを含む奥行き | 45.5 mm |
| 高さ | 65 mm |
| 高さ（インチ） | 2.559 inch |
| 幅 | 8.1 mm |
| 幅（インチ） | 0.319 inch |
| 正味重量 | 15.92 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | 赤色 |
| UL 94 可燃性等級 | V-0 |
| 証明書番号（ATEX） | DEMKO15ATEX1467U |
| 証明書番号（IECEX） | IECEXULD15.0008U |
| 最大電圧（ATEX） | 550 V |
| 電流（ATEX） | 39 A |
| 最大導体断面積（ATEX） | 10 mm² |
| 最大電圧（IECEX） | 550 V |
| 電流（IEEX） | 39 A |
| 最大導体断面積（IECEX） | 10 mm² |
| マーキング EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU ラベル | II 2 G D |
| バージョン |
耐張クランプ接続
プラグイン交差接続用 コネクタ無しの終端部 |
| エンドカバープレートの要求 | はい |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| レール | TS 35 |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | はい |
| 接続種別、追加接続 | 耐張クランプ接続 |
| クランプ範囲、最大 | 10 mm² |
| クランプ範囲、最小 | 0.22 mm² |
| ツインワイヤエンドフェルール、最大 | 2.5 mm² |
| ツインワイヤエンドフェルール、最小 | 0.5 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 8 |
| 接続数 | 2 |
| 接続断面、撚線、最大 | 6 mm² |
| 接続断面、撚線、最小 | 0.5 mm² |
| 接続方向 | 上部 |
| 接続方式 | 耐張クランプ接続 |
| 被覆剥き長さ | 13 mm |
| 配線接続断面 AWG、最小 | AWG 22 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 6 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 6 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 6 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 10 mm² |
| 証明書番号（CSA） | 200039-1152892 |
| 配線の最大断面（CSA） | 8 AWG |
| 配線の最小断面（CSA） | 20 AWG |
| 電圧規模B（CSA） | 600 V |
| 電圧規模C（CSA） | 600 V |
| 電圧規模D（CSA） | 600 V |
| 電流の規模B（CSA） | 50 A |
| 電流の規模C（CSA） | 50 A |
| 電流の規模D（CSA） | 5 A |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 8 |
| 標準 | IEC 60947-7-1 |
| 配線接続断面 AWG、最小 | AWG 22 |
| 定格断面 | 6 mm² |
| 定格電圧 | 800 V |
| 定格 DC 電圧 | 800 V |
| 定格電流 | 41 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 0.78 mΩ |
| IEC 60947-7-xに準拠した出力損失 | 1.31 W |
| 証明書番号（cURus） | E60693 |

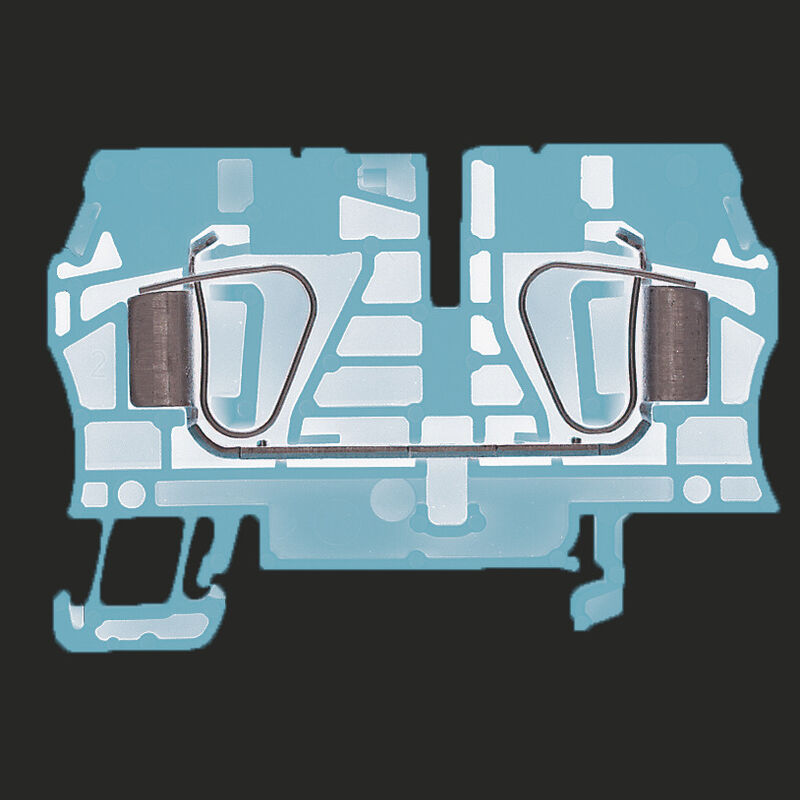

| 図表タイトル 02 | 製品イメージ |
| 画像サブタイトル - 02 | 図に類似 |
| 承認/証明書/適合証明書 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68594)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253968) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68531) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89258) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89259) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178485) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188842) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253969) [RINA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293477) [17-AV4BO-0546U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318069) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64178) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1830420000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1830420000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1830420000&norm=0) |
| 製品変更通知 | [PCN ZDU6 ZPE6 ATEX IECEx change](https://mdcop.weidmueller.com/mediadelivery/asset/900_200590) |
| ユーザ文書 |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI ZDU/ZPE 6](https://mdcop.weidmueller.com/mediadelivery/asset/900_188878) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 認可 |             |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
