製品情報
| バージョン | Zシリーズ, プラグインコネクタ, 直接実装 |
| 注文番号 | 1007970000 |
| 種別 | ZP 2.5/1AN/QV ZAO.RA BL |
| GTIN (EAN) | 4032248711512 |
| 数量 | 50 items |
| 深さ | 41 mm |
| 奥行き（インチ） | 1.614 inch |
| 高さ | 23 mm |
| 高さ（インチ） | 0.906 inch |
| 幅 | 5.1 mm |
| 幅（インチ） | 0.201 inch |
| 正味重量 | 3.9 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 |
| 連続動作温度、最大 | 120 |
| REACH SVHC | / |
| RoHS 対応状況 | 準拠 (免除なし) |
| 材質 | Wemid |
| 色 | 青色 |
| UL 94 可燃性等級 | V-0 |
| バージョン |
コネクタ一式
短絡接続 プラグ接続可能 耐張クランプ接続 組立ペグ付き |
| エンドカバープレートの要求 | はい |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| 取り付け方式 | 接続されている |
| 設置アドバイス | 直接実装 |
| 開放側面 | 右 |
| クランプ範囲、最大 | 4 mm² |
| クランプ範囲、最小 | 0.13 mm² |
| 接続数 | 1 |
| 接続方式 | プラグイン接続 |
| 被覆剥き長さ | 10 mm |
| 配線接続断面ソリッドコア、最大 | 4 mm² |
| 導体断面積の最小（cCSAusX） | 26 AWG |
| 現在のサイズD （cCSAus） | 5 A |
| 証明書番号（cCSAus） | 154685-1460993 |
| 配線の最大断面（cCSAusX） | 12 AWG |
| 電圧サイズC （cCSAus） | 300 V |
| 電圧規模D（cCSAus） | 600 V |
| 電流サイズ C（cCSAus） | 20 A |
| TS 35 オフセット | 31 mm |
| 極数 | 1 |
| 標準 | IEC60947-7-1に準拠 |
| 設置アドバイス | 直接実装 |
| 定格断面 | 2.5 mm² |
| 定格電圧 | 500 V |
| クランプ支持 & 差し込み式システムの最大電圧 | 690 V |
| 定格 DC 電圧 | 500 V |
| 定格電流 | 24 A |
| 標準 | IEC60947-7-1に準拠 |
| IEC 60947-7-x 準拠の容量抵抗 | 1.33 mΩ |
| IEC 60947-7-xに準拠した出力損失 | 0.77 W |
| コンダクタサイズファクトリ配線最小（cURus） | 26 AWG |
| コンダクタサイズフィールド配線、最大（cURus） | 12 AWG |
| コンダクタサイズフィールド配線、最小（cURus） | 26 AWG |
| 導体サイズ工場配線最大（cURus） | 12 AWG |
| 現在のサイズ C（cURus） | 20 A |
| 現在のサイズ D（cURus） | 5 A |
| 証明書番号（cURus） | E60693 |
| 電圧サイズ C（cURus） | 300 V |
| 電圧サイズ D（cURus） | 600 V |

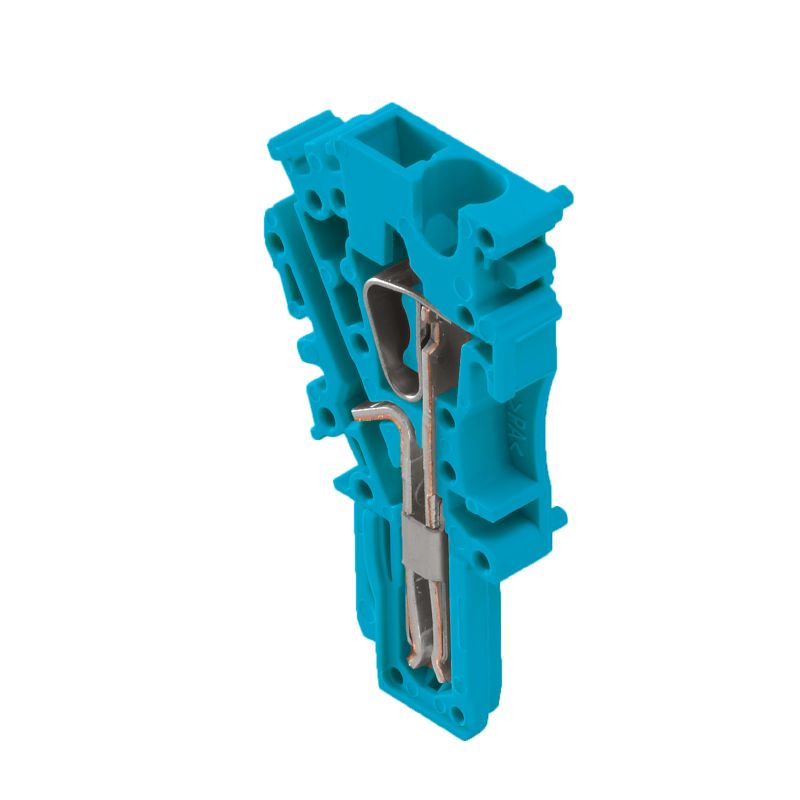

| 図表タイトル 02 | 製品イメージ |
| 画像サブタイトル - 02 | 図に類似 |
| 承認/証明書/適合証明書 |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59339) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1007970000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1007970000) |
| ユーザ文書 |
[Usage of terminals in EXi atmospheres](https://mdcop.weidmueller.com/mediadelivery/asset/900_73881)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ZP 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229219) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| 認可 |      |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
