製品情報
| バージョン | アクセサリ, 短絡接続, 32 A |
| 注文番号 | 1608950000 |

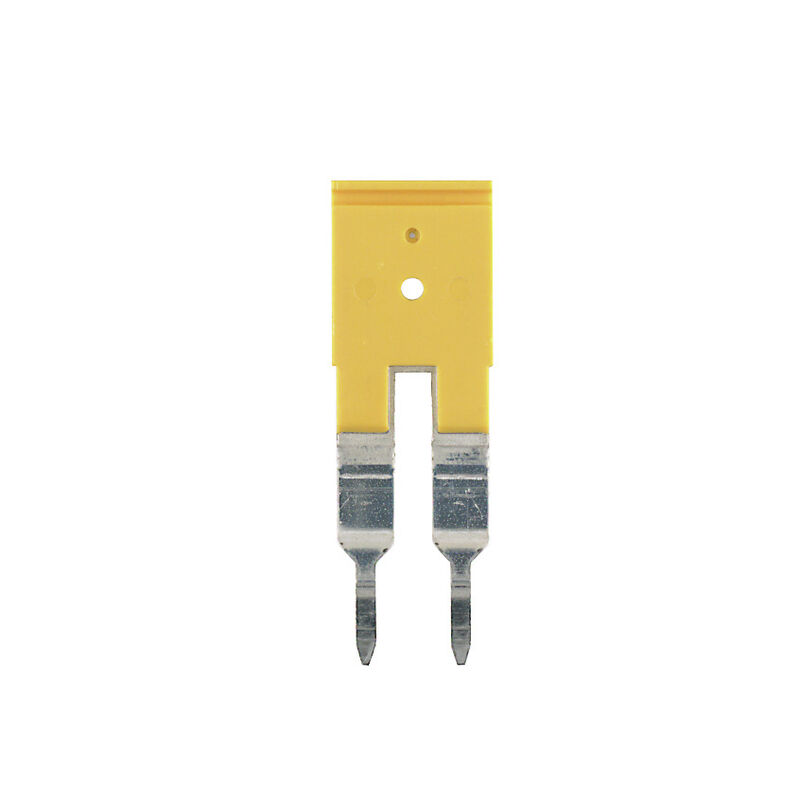

| 種別 | ZQV 4/2 GE |
| GTIN (EAN) | 4008190263225 |
| 数量 | 60 items |
| 深さ | 31.6 mm |
| 奥行き（インチ） | 1.244 inch |
| 高さ | 10.5 mm |
| 高さ（インチ） | 0.413 inch |
| 幅 | 2.8 mm |
| 幅（インチ） | 0.11 inch |
| 正味重量 | 1.619 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 |
| 連続動作温度、最大 | 130 |
| REACH SVHC | / |
| RoHS 対応状況 | 準拠 (免除なし) |
| 材質 | Wemid |
| 色 | 黄色 |
| UL 94 可燃性等級 | V-0 |
| バージョン | 端子用 |
| 固定形式 | 接続されている |
| 爆発試験バージョン | はい |
| 設置アドバイス | 直接実装 |
| 交差接続端子数 | 2 |
| 定格電流、2極 | 32 A |
| 定格電流、多極 | 32 A |
| 種別 | 渡り配線コネクタ |
| ピッチ (mm) (P) | 6.1 mm |
| 極数 | 2 |
| 設置アドバイス | 直接実装 |
| 定格電流 | 32 A |
| 製品情報 | 安定性および温度の理由により、接点要素の 60 % を取り除くことしかできません渡り配線コネクタを使用すると、定格電圧が 400 V に低下しますブランクカットエッジとの断路渡り配線を使用する場合、電圧は 25 V に低下します |
| 承認/証明書/適合証明書 | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62288) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1608950000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1608950000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1608950000&norm=0) |
| ユーザ文書 |
[Operating instructions_ZDU1.5-ZDU35_ZQV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35347)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | 適合 |
