製品情報

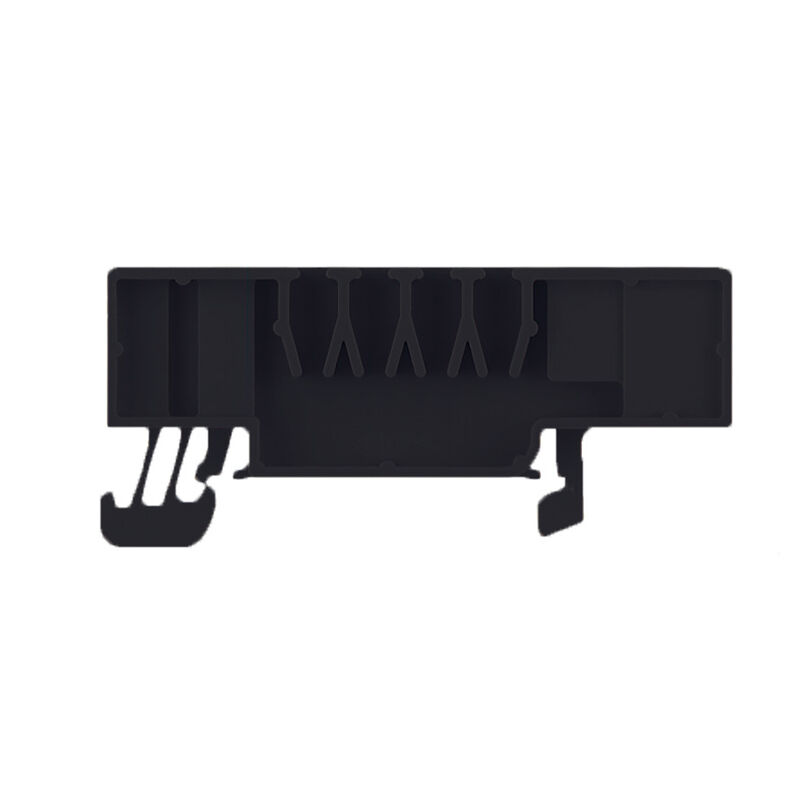

| バージョン | Zシリーズ, アクセサリホルダー |
| 注文番号 | 1678680000 |
| 種別 | ZST |
| GTIN (EAN) | 4008190466770 |
| 数量 | 10 items |
| 深さ | 27.5 mm |
| 奥行き（インチ） | 1.083 inch |
| 高さ | 61.1 mm |
| 高さ（インチ） | 2.406 inch |
| 幅 | 10 mm |
| 幅（インチ） | 0.394 inch |
| 正味重量 | 5.1 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | ダークベージュ |
| UL 94 可燃性等級 | V-0 |
| バージョン | マウントレール用 |
| エンドカバープレートの要求 | はい |
| レール | TS 35 |
| 設置アドバイス | 直接実装 |
| 接続方式 | その他 |
| レール | TS 35 |
| 設置アドバイス | 直接実装 |

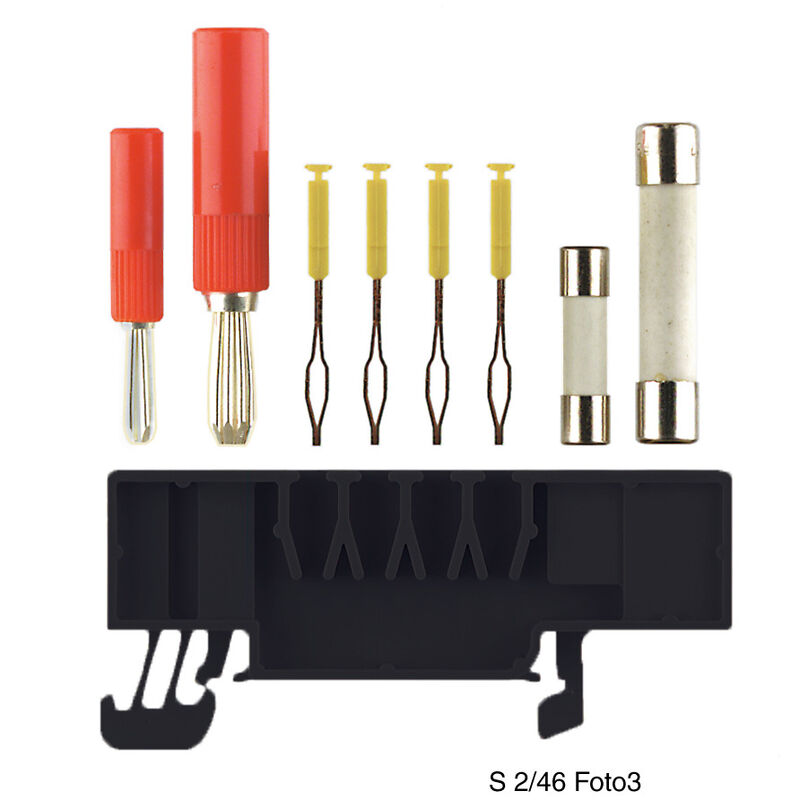

| 画像サブタイトル - 02 | 図に類似 |
| 承認/証明書/適合証明書 | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62714) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1678680000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1678680000) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| ROHS | 適合 |
付属品
の付属品です
-
-
商品番号:2815620000販売単位:50 items
フィードスルー端子, 二重層端子, PUSH IN, 2.5 mm², 800 V, 24 A, 青色
-
-
商品番号:2675130000販売単位:50 items
フィードスルー端子, 二重層端子, PUSH IN, 2.5 mm², 800 V, 24 A, ダークベージュ
-
商品番号:2675140000販売単位:50 items
フィードスルー端子, 二重層端子, PUSH IN, 2.5 mm², 800 V, 24 A, ダークベージュ
-
-
-
商品番号:2902520000販売単位:50 items
多層 PE 端子台, SNAP IN, 緑/黄色, 2.5 mm², 800 V, 接続数: 4, レベル数: 2, TS 35, V-0, Wemid
-
商品番号:2863020000販売単位:50 items
PE 端子, SNAP IN, 緑/黄色, 2.5 mm², 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid
-
商品番号:2863040000販売単位:50 items
PE 端子, SNAP IN, 緑/黄色, 2.5 mm², 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid
-
商品番号:2863030000販売単位:50 items
PE 端子, SNAP IN, 緑/黄色, 2.5 mm², 800 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid
-
商品番号:2902510000販売単位:50 items
多層モジュラー端子, SNAP IN, 青色, 2.5 mm², 800 V, 800 V, 接続数: 4, レベル数: 2, TS 35, V-0, Wemid
-
商品番号:2902490000販売単位:50 items
多層モジュラー端子, SNAP IN, ダークベージュ, 2.5 mm², 800 V, 800 V, 接続数: 4, レベル数: 2, TS 35, V-0, Wemid
-
商品番号:2902480000販売単位:50 items
多層モジュラー端子, SNAP IN, 青色, 2.5 mm², 800 V, 800 V, 接続数: 4, レベル数: 2, TS 35, V-0, Wemid
-
商品番号:2902470000販売単位:50 items
多層モジュラー端子, SNAP IN, ダークベージュ, 2.5 mm², 800 V, 800 V, 接続数: 4, レベル数: 2, TS 35, V-0, Wemid
-
商品番号:2902500000販売単位:50 items
多層モジュラー端子, SNAP IN, ダークベージュ, 2.5 mm², 800 V, 800 V, 接続数: 4, レベル数: 2, TS 35, V-0, Wemid
-
商品番号:2862990000販売単位:100 items
フィードスルー端子台, SNAP IN, 青色, 2.5 mm², 24 A, 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2862960000販売単位:100 items
フィードスルー端子台, SNAP IN, ダークベージュ, 2.5 mm², 24 A, 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2863010000販売単位:100 items
フィードスルー端子台, SNAP IN, 青色, 2.5 mm², 24 A, 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2863000000販売単位:100 items
フィードスルー端子台, SNAP IN, 青色, 2.5 mm², 24 A, 800 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2862980000販売単位:100 items
フィードスルー端子台, SNAP IN, ダークベージュ, 2.5 mm², 24 A, 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2862970000販売単位:100 items
フィードスルー端子台, SNAP IN, ダークベージュ, 2.5 mm², 24 A, 800 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
-
-
-
-
商品番号:2847580000販売単位:50 items
フィードスルー端子台, PUSH IN, 黒/黄色, 2.5 mm², 24 A, 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
-
-
-
-
商品番号:2847460000販売単位:50 items
フィードスルー端子台, PUSH IN, ダークベージュ, 2.5 mm², 24 A, 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
-
-
-
商品番号:2847490000販売単位:50 items
フィードスルー端子台, PUSH IN, 赤色, 2.5 mm², 24 A, 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
-
-
商品番号:2847370000販売単位:50 items
フィードスルー端子台, PUSH IN, 橙色, 2.5 mm², 24 A, 800 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
-
-
-
-
商品番号:2847230000販売単位:100 items
フィードスルー端子台, PUSH IN, 赤色, 2.5 mm², 24 A, 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
商品番号:2847600000販売単位:50 items
PE 端子, PUSH IN, 緑/黄色, 2.5 mm², 800 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid
-
商品番号:2847590000販売単位:100 items
PE 端子, PUSH IN, 緑/黄色, 2.5 mm², 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid
-
商品番号:2847610000販売単位:50 items
PE 端子, PUSH IN, 緑/黄色, 2.5 mm², 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid
-
商品番号:2902450000販売単位:50 items
多層モジュラー端子, SNAP IN, 橙色, 2.5 mm², 800 V, 800 V, 接続数: 4, レベル数: 2, TS 35, V-0, Wemid
-
商品番号:2902380000販売単位:50 items
多層モジュラー端子, SNAP IN, ダークベージュ, 2.5 mm², 800 V, 800 V, 接続数: 4, レベル数: 2, TS 35, V-0, Wemid
-
商品番号:2902400000販売単位:50 items
多層モジュラー端子, SNAP IN, 橙色, 2.5 mm², 800 V, 800 V, 接続数: 4, レベル数: 2, TS 35, V-0, Wemid
-
商品番号:2902390000販売単位:50 items
多層モジュラー端子, SNAP IN, 青色, 2.5 mm², 800 V, 800 V, 接続数: 4, レベル数: 2, TS 35, V-0, Wemid
-
商品番号:2902420000販売単位:50 items
多層モジュラー端子, SNAP IN, ダークベージュ, 2.5 mm², 800 V, 800 V, 接続数: 4, レベル数: 2, TS 35, V-0, Wemid
-
商品番号:2674570000販売単位:50 items
PE 端子, SNAP IN, 緑/黄色, 2.5 mm², 800 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid
-
商品番号:3112250000販売単位:1 items
フィードスルー端子台, SNAP IN, グレー, 2.5 mm², 24 A, 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3109180000販売単位:100 items
フィードスルー端子台, SNAP IN, 緑色, 2.5 mm², 24 A, 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2674540000販売単位:100 items
フィードスルー端子台, SNAP IN, ダークベージュ, 2.5 mm², 24 A, 800 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2875120000販売単位:100 items
フィードスルー端子台, SNAP IN, 橙色, 2.5 mm², 24 A, 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3109200000販売単位:100 items
フィードスルー端子台, SNAP IN, 赤色, 2.5 mm², 24 A, 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2753940000販売単位:100 items
フィードスルー端子台, SNAP IN, 青色, 2.5 mm², 24 A, 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3109230000販売単位:100 items
フィードスルー端子台, SNAP IN, 黄色, 2.5 mm², 24 A, 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3109290000販売単位:100 items
フィードスルー端子台, SNAP IN, スミレ色, 2.5 mm², 24 A, 800 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3109330000販売単位:100 items
フィードスルー端子台, SNAP IN, 茶色, 2.5 mm², 24 A, 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2674530000販売単位:100 items
フィードスルー端子台, SNAP IN, ダークベージュ, 2.5 mm², 24 A, 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3109210000販売単位:100 items
フィードスルー端子台, SNAP IN, スミレ色, 2.5 mm², 24 A, 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2753960000販売単位:100 items
フィードスルー端子台, SNAP IN, 青色, 2.5 mm², 24 A, 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3109370000販売単位:100 items
フィードスルー端子台, SNAP IN, スミレ色, 2.5 mm², 24 A, 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2875130000販売単位:100 items
フィードスルー端子台, SNAP IN, 橙色, 2.5 mm², 24 A, 800 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2674550000販売単位:100 items
フィードスルー端子台, SNAP IN, ダークベージュ, 2.5 mm², 24 A, 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2753950000販売単位:100 items
フィードスルー端子台, SNAP IN, 青色, 2.5 mm², 24 A, 800 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3109390000販売単位:100 items
フィードスルー端子台, SNAP IN, 黄色, 2.5 mm², 24 A, 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3109360000販売単位:100 items
フィードスルー端子台, SNAP IN, 赤色, 2.5 mm², 24 A, 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3109280000販売単位:100 items
フィードスルー端子台, SNAP IN, 赤色, 2.5 mm², 24 A, 800 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2875140000販売単位:100 items
フィードスルー端子台, SNAP IN, 橙色, 2.5 mm², 24 A, 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3109220000販売単位:100 items
フィードスルー端子台, SNAP IN, 白色, 2.5 mm², 24 A, 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3112240000販売単位:1 items
フィードスルー端子台, SNAP IN, グレー, 2.5 mm², 24 A, 800 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3109310000販売単位:100 items
フィードスルー端子台, SNAP IN, 黄色, 2.5 mm², 24 A, 800 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3112230000販売単位:1 items
フィードスルー端子台, SNAP IN, グレー, 2.5 mm², 24 A, 800 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:3109320000販売単位:100 items
フィードスルー端子台, SNAP IN, 黒色, 2.5 mm², 24 A, 800 V, 接続数: 4, レベル数: 1, TS 35, V-0, Wemid, 130 °C
-
商品番号:2735510000販売単位:25 items
フィードスルー端子, 多層モジュラー端子, PUSH IN, 2.5 mm², 800 V, 24 A, ダークベージュ
-
商品番号:2757430000販売単位:50 items
フィードスルー端子, 多層モジュラー端子, PUSH IN, 2.5 mm², 800 V, 24 A, ダークベージュ
-
商品番号:2771890000販売単位:50 items
フィードスルー端子, 多層モジュラー端子, PUSH IN, 2.5 mm², 800 V, 22 A, ダークベージュ
