속성

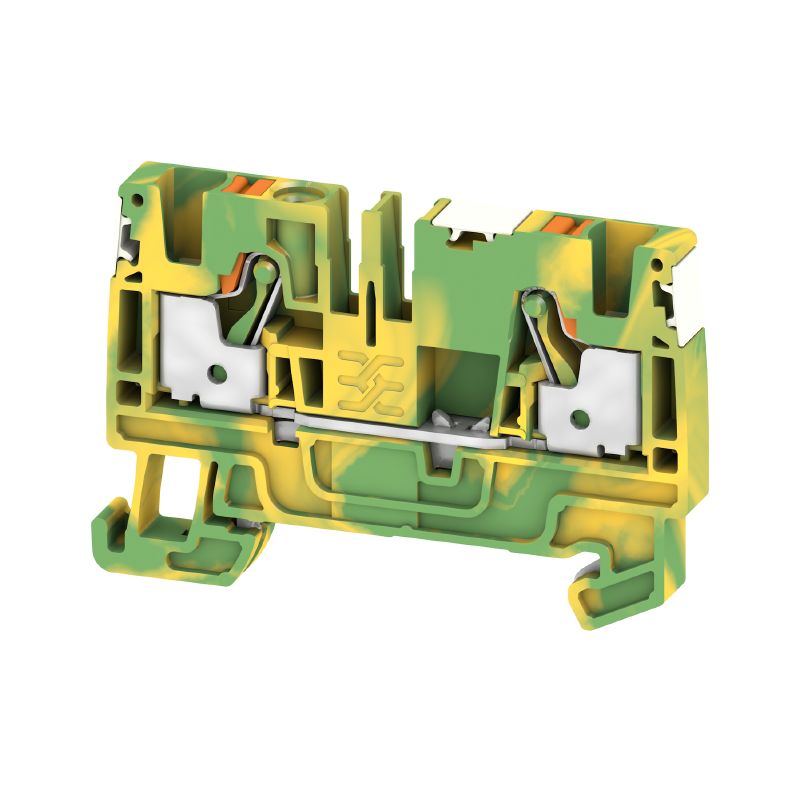

| 버전 | PE 단자대, PUSH IN, 4 mm², 녹색/노란색 |
| 주문 번호 | 2674800000 |
| 유형 | A2C 4 PE DL |
| GTIN(EAN) | 4050118779349 |
| 수량 | 50 items |
| 깊이 | 39.5 mm |
| 깊이 (인치) | 1.555 inch |
| DIN 레일을 포함한 깊이 | 40.5 mm |
| 높이 | 39.5 mm |
| 높이 (인치) | 1.555 inch |
| 너비 | 6.1 mm |
| 폭 (인치) | 0.24 inch |
| 순중량 | 13.07 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -60 °C |
| 연속 작동 온도, 최대 | 130 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 재질 | Wemid |
| 컬러 코드 | 녹색/노란색 |
| UL 94 가연성 등급 | V-0 |
| 인증 번호(ATEX) | TUEV16ATEX7909U |
| 인증 번호(IECEX) | IECEXTUR16.0036U |
| 와이어 단면적 최대(ATEX) | 4 mm² |
| 와이어 단면적 최대(IECEX) | 4 mm² |
| 엔드 커버 플레이트 필요 | 예 |
| 전위 수 | 1 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 2 |
| 계층당 전위 수 | 1 |
| 레일 | TS 35 |
| PE 기능 | 예 |
| PEN 기능 | 아니요 |
| 개방측 | 오른쪽 |
| 결선 유형, 추가 결선 | PUSH IN |
| IEC 60947-1 규격 게이지 | A4 |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 결선 단면적, 꼬임, 최대 | 6 mm² |
| 결선 단면적, 꼬임, 최소 | 0.5 mm² |
| 결선 수 | 2 |
| 결선 유형 | PUSH IN |
| 블레이드 크기 | 0.6 x 3.5 mm |
| 와이어 결선 단면, 가는 꼬임, 최대 | 6 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 4 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 6 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 4 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/1 미채용 |
|
| 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/4 채용 |
|
| 클램프 범위, 최대 | 6 mm² |
| 클램프 범위, 최소 | 0.14 mm² |
| 탈피 길이 | 12 mm |
| 트윈 와이어 종단 페룰, 최대 | 1.5 mm² |
| 트윈 와이어 종단 페룰, 최소 | 0.5 mm² |
| 트윈 와이어 종단 페룰의 튜브 길이 |
|
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 레일 | TS 35 |
| 표준 규격 | IEC 60947-7-2 |
| 정격 단면적 | 4 mm² |
| 인접 단자대에 대한 정격 전압 | 800 V |
| 정격 DC 전압 | 800 V |
| 표준 규격 | IEC 60947-7-2 |
| IEC 60947-7-x에 따른 체적 저항률 | 1 mΩ |
| 정격 임펄스 내전압 | 8 kV |
| IEC 60947-7-x 규격 전력 손실 | 1.02 W |
| 승인/인증/적합성 문서 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58076)
[20-AV4BO-0269U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318070) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153806) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284541) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205742) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2674800000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2674800000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2674800000&norm=0) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| 인증 |          |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURusEX) | E184763 |
액세서리
-
항목 번호:2749610000패키징 단위:1 PC
조립 공구, 블레이드 폭(B): 3.5 mm, 블레이드 길이: 100 mm, 블레이드 두께(A): 0.6 mm
-
-
-
-
항목 번호:1011320000패키징 단위:1000 PC
Dekafix, 단자대 마커, 5 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, 흰색
-
-
-
-
-
-
-
-
-
-
-
-
-
항목 번호:1046390000패키징 단위:600 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 흰색
-
항목 번호:1828450000패키징 단위:600 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 흰색
-
항목 번호:1069080000패키징 단위:600 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 파란색
-
항목 번호:1818400000패키징 단위:600 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 흰색
-
항목 번호:1917430000패키징 단위:600 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 노란색
-
항목 번호:2003780000패키징 단위:600 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 흰색
-
항목 번호:1917420000패키징 단위:600 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 녹색
-
항목 번호:1917440000패키징 단위:600 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 빨간색
-
항목 번호:1951880000패키징 단위:600 PC
WS, 단자대 마커, 8 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, 흰색
-
항목 번호:1609830000패키징 단위:200 PC
Dekafix, 단자대 마커, 5 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, 고객 사양
-
항목 번호:1038650000패키징 단위:200 PC
Dekafix, 단자대 마커, 5 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, 고객 사양
-
항목 번호:1528140000패키징 단위:60 PC
점프바 (단자대), 플러그, 파란색, 32 A, 극 수: 5, 피치(mm)(P): 6.10, 절연: 예, 너비: 28.2 mm
-
항목 번호:1528070000패키징 단위:20 PC
점프바 (단자대), 플러그, 주황색, 32 A, 극 수: 9, 피치(mm)(P): 6.10, 절연: 예, 너비: 52.6 mm
-
항목 번호:1527970000패키징 단위:60 PC
점프바 (단자대), 플러그, 주황색, 32 A, 극 수: 4, 피치(mm)(P): 6.10, 절연: 예, 너비: 22.1 mm
-
항목 번호:1528090000패키징 단위:20 PC
점프바 (단자대), 플러그, 주황색, 32 A, 극 수: 10, 피치(mm)(P): 6.10, 절연: 예, 너비: 58.7 mm
-
항목 번호:1527990000패키징 단위:20 PC
점프바 (단자대), 플러그, 주황색, 32 A, 극 수: 6, 피치(mm)(P): 6.10, 절연: 예, 너비: 34.3 mm
-
항목 번호:1528180000패키징 단위:20 PC
점프바 (단자대), 플러그, 파란색, 32 A, 극 수: 7, 피치(mm)(P): 6.10, 절연: 예, 너비: 40.4 mm
-
항목 번호:1528020000패키징 단위:20 PC
점프바 (단자대), 플러그, 주황색, 32 A, 극 수: 7, 피치(mm)(P): 6.10, 절연: 예, 너비: 40.4 mm
-
항목 번호:1528030000패키징 단위:20 PC
점프바 (단자대), 플러그, 주황색, 32 A, 극 수: 8, 피치(mm)(P): 6.10, 절연: 예, 너비: 46.5 mm
-
항목 번호:1528130000패키징 단위:5 PC
점프바 (단자대), 플러그, 주황색, 32 A, 극 수: 50, 피치(mm)(P): 6.10, 절연: 예, 너비: 303.7 mm
-
항목 번호:1528040000패키징 단위:60 PC
점프바 (단자대), 플러그, 파란색, 32 A, 극 수: 2, 피치(mm)(P): 6.10, 절연: 예, 너비: 9.9 mm
-
항목 번호:1528080000패키징 단위:60 PC
점프바 (단자대), 플러그, 파란색, 32 A, 극 수: 3, 피치(mm)(P): 6.10, 절연: 예, 너비: 16 mm
-
항목 번호:1528240000패키징 단위:5 PC
점프바 (단자대), 플러그, 파란색, 32 A, 극 수: 50, 피치(mm)(P): 6.10, 절연: 예, 너비: 303.7 mm
-
항목 번호:1528220000패키징 단위:20 PC
점프바 (단자대), 플러그, 파란색, 32 A, 극 수: 9, 피치(mm)(P): 6.10, 절연: 예, 너비: 52.6 mm
-
항목 번호:1528230000패키징 단위:20 PC
점프바 (단자대), 플러그, 파란색, 32 A, 극 수: 10, 피치(mm)(P): 6.10, 절연: 예, 너비: 58.7 mm
-
항목 번호:1528120000패키징 단위:60 PC
점프바 (단자대), 플러그, 파란색, 32 A, 극 수: 4, 피치(mm)(P): 6.10, 절연: 예, 너비: 22.1 mm
-
항목 번호:1527980000패키징 단위:60 PC
점프바 (단자대), 플러그, 주황색, 32 A, 극 수: 5, 피치(mm)(P): 6.10, 절연: 예, 너비: 28.2 mm
-
항목 번호:1527940000패키징 단위:60 PC
점프바 (단자대), 플러그, 주황색, 32 A, 극 수: 3, 피치(mm)(P): 6.10, 절연: 예, 너비: 16 mm
-
항목 번호:1528190000패키징 단위:20 PC
점프바 (단자대), 플러그, 파란색, 32 A, 극 수: 8, 피치(mm)(P): 6.10, 절연: 예, 너비: 46.5 mm
-
항목 번호:1527930000패키징 단위:60 PC
점프바 (단자대), 플러그, 주황색, 32 A, 극 수: 2, 피치(mm)(P): 6.10, 절연: 예, 너비: 9.9 mm
-
항목 번호:1528170000패키징 단위:20 PC
점프바 (단자대), 플러그, 파란색, 32 A, 극 수: 6, 피치(mm)(P): 6.10, 절연: 예, 너비: 34.3 mm
-
항목 번호:1238330000패키징 단위:1000 PC
Dekafix, 단자대 마커, 5 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, 회색
-
항목 번호:1609820000패키징 단위:1000 PC
Dekafix, 단자대 마커, 5 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, 흰색
-
항목 번호:1238290000패키징 단위:1000 PC
Dekafix, 단자대 마커, 5 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, 파란색
-
항목 번호:1912090000패키징 단위:1000 PC
Dekafix, 단자대 마커, 5 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, 주황색
-
항목 번호:1238310000패키징 단위:1000 PC
Dekafix, 단자대 마커, 5 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, 녹색
-
항목 번호:1238280000패키징 단위:1000 PC
Dekafix, 단자대 마커, 5 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, 노란색
-
-
항목 번호:1038820000패키징 단위:120 PC
WS, 단자대 마커, 8 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, 고객 사양
-
-
항목 번호:1828460000패키징 단위:120 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 고객 사양
-
항목 번호:1818410000패키징 단위:120 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 고객 사양
-
항목 번호:2007780000패키징 단위:120 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 고객 사양
-
항목 번호:1046330000패키징 단위:120 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 고객 사양
