속성
| 버전 | 모듈형 배전 단자, PUSH IN, 10 mm², 800 V, 57 A, 진한 베이지색 |
| 주문 번호 | 2712970000 |

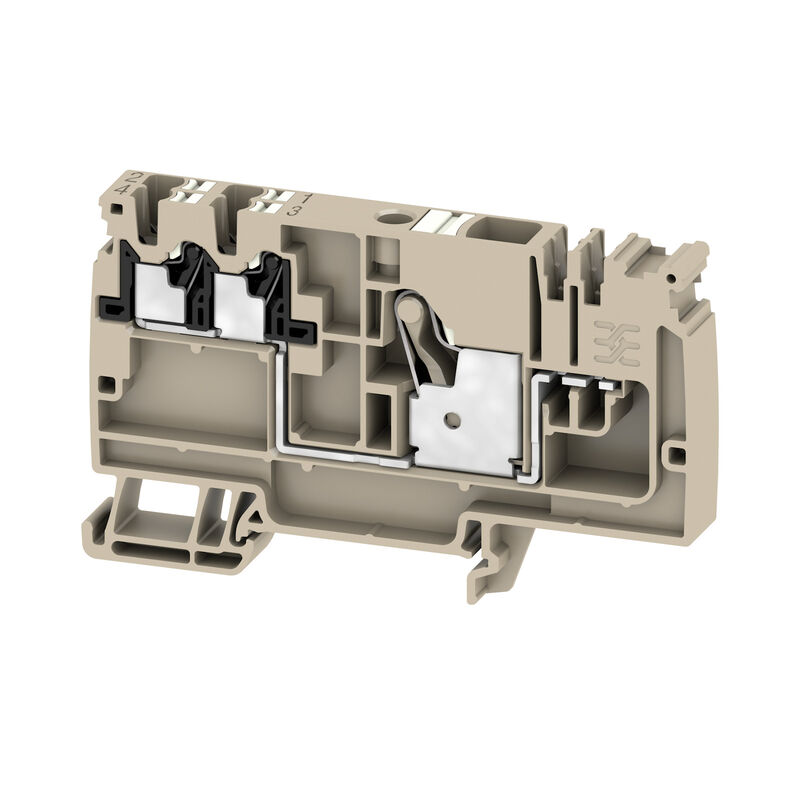

| 유형 | AAP12 10/4X2.5 LO-LI WT |
| GTIN(EAN) | 4050118824209 |
| 수량 | 20 items |
| 깊이 | 53.5 mm |
| 깊이 (인치) | 2.106 inch |
| DIN 레일을 포함한 깊이 | 54 mm |
| 높이 | 89 mm |
| 높이 (인치) | 3.504 inch |
| 너비 | 10 mm |
| 폭 (인치) | 0.394 inch |
| 순중량 | 31.197 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -60 °C |
| 연속 작동 온도, 최대 | 130 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 재질 | Wemid |
| 컬러 코드 | 진한 베이지색 |
| 작동 요소의 색상 | 흰색 |
| UL 94 가연성 등급 | V-0 |
| 마킹 EN 60079-7 | Ex ec II C Gc |
| Ex 2014/34/EU 라벨 | II 2 G D |
| 엔드 커버 플레이트 필요 | 예 |
| 전위 수 | 1 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 5 |
| 계층당 전위 수 | 1 |
| 레벨 내부 교차 결선 | 아니요 |
| PE 결선 | 아니요 |
| 레일 | TS 35 |
| N-기능 | 아니요 |
| PE 기능 | 아니요 |
| PEN 기능 | 아니요 |
| 개방측 | 오른쪽 |
| 설치 권고 | 장착 레일 |
| 장착 유형 | TS 35 |
| 장착물 유형 | 스냅온 |
| 폭발 테스트 버전 | 예 |
| 결선 방향 | 상단 |
| 결선 수, 추가 결선 | 4 |
| 결선 유형, 추가 결선 | PUSH IN |
| 결선된 와이어에 대한 단면, 다중 코어, 추가 결선, 최대. | 2.5 mm² |
| 결선된 와이어에 대한 단면, 다중 코어, 추가 결선, 최소. | 0.5 mm² |
| 결선된 와이어에 대한 단면, 솔리드 코어, 추가 결선, 최대. | 2.5 mm² |
| 결선된 와이어에 대한 단면, 솔리드 코어, 추가 결선, 최소. | 0.5 mm² |
| 결선된 와이어에 대한 단면, 연선, 추가 결선, 최대. | 2.5 mm² |
| 블레이드 크기, 추가 결선 | 0.6 x 3.5 mm |
| 전선 단면, 연선, 추가 결선, 최소. | 0.5 mm² |
| 정격 단멱적, 추가 결선 | 2.5 mm² |
| 정격 전류, 추가 결선 | 24 A |
| 컨덕터 단면적, 연질 + 플라스틱 슬리브 DIN 46228/1, 추가 결선, 최대 | 2.5 mm² |
| 컨덕터 단면적, 연질 + 플라스틱 슬리브 DIN 46228/1, 추가 결선, 최소 | 0.5 mm² |
| 클램프 범위, 추가 결선, 최대 | 2.5 mm² |
| 클램프 범위, 추가 결선, 최소 | 0.14 mm² |
| 탈피 길이, 추가 결선 | 10 mm |
| IEC 60947-1 규격 게이지 | A6 |
| 결선 단면적, 꼬임, 최대 | 16 mm² |
| 결선 단면적, 꼬임, 최소 | 0.5 mm² |
| 결선 방향 | 상단 |
| 결선 수 | 1 |
| 결선 유형 | PUSH IN |
| 결선의 유형 2 | PUSH IN |
| 블레이드 크기 | 1.0 x 5.5 mm |
| 와이어 결선 단면, 가는 꼬임, 최대 | 10 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 10 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 10 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 10 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/1 미채용 |
|
| 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/4 채용 |
|
| 클램프 범위, 최대 | 16 mm² |
| 클램프 범위, 최소 | 0.5 mm² |
| 탈피 길이 | 18 mm |
| 트윈 와이어 종단 페룰, 최대 | 4 mm² |
| 트윈 와이어 종단 페룰, 최소 | 0.5 mm² |
| 트윈 와이어 종단 페룰의 튜브 길이 |
|
| 와이어 단면적 최대(CSA) | 6 AWG |
| 와이어 단면적 최소(CSA) | 28 AWG |
| 인증 번호(CSA) | 200039-70089609 |
| 전류 크기 B(CSA) | 55 A |
| 전류 크기 C(CSA) | 55 A |
| 전류 크기 D(CSA) | 5 A |
| 전압 크기 B(CSA) | 600 V |
| 전압 크기 C(CSA) | 600 V |
| 전압 크기 D(CSA) | 600 V |
| 레일 | TS 35 |
| 설치 권고 | 장착 레일 |
| 표준 규격 | IEC 60947-7-1 |
| 정격 단면적 | 10 mm² |
| 정격 전압 | 800 V |
| 정격 DC 전압 | 800 V |
| 정격 전류 | 57 A |
| 최대 와이어에서 전류 | 57 A |
| 표준 규격 | IEC 60947-7-1 |
| IEC 60947-7-x에 따른 체적 저항률 | 0.56 mΩ |
| 정격 임펄스 내전압 | 8 kV |
| 오염 심각도 | 3 |
| 인증 번호(cURus) | E60693 |
| 전류 크기 B(cURus) | 55 A |
| 전류 크기 C(cURus) | 55 A |
| 전류 크기 D(cURus) | 5 A |
| 전압 크기 B(cURus) | 600 V |
| 전압 크기 C(cURus) | 600 V |
| 전압 크기 D(cURus) | 600 V |
| 컨덕터 크기 팩토리 결선 최대(cURus) | 6 AWG |
| 컨덕터 크기 팩토리 결선 최소(cURus) | 28 AWG |
| 컨덕터 크기 필드 결선 최대(cURus) | 6 AWG |
| 컨덕터 크기 필드 결선 최소(cURus) | 28 AWG |
| 승인/인증/적합성 문서 |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153930) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205965) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2712970000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2712970000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2712970000&norm=0) |
| 사용자 문서 |
[AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992)
[User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| 인증 |     |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E60693 |
