속성
| 버전 | 절연 증폭기, 입력 : 2 x 0(4) - 20 mA, 출력 : 2 x 4-20 mA, 시그널 컨버터/아이솔레이터, HART® |
| 주문 번호 | 2489730000 |
| 유형 | ACT20P-2CI-2CO-12-P |
| GTIN(EAN) | 4050118535174 |
| 수량 | 1 items |

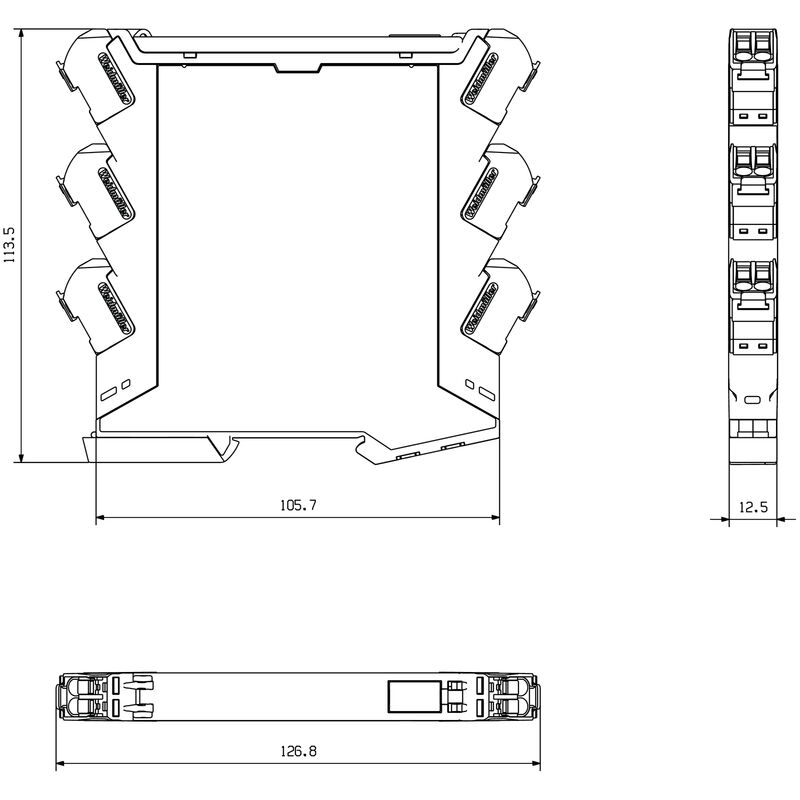

| 깊이 | 113.7 mm |
| 깊이 (인치) | 4.476 inch |
| 높이 | 127.1 mm |
| 높이 (인치) | 5.004 inch |
| 너비 | 12.5 mm |
| 폭 (인치) | 0.492 inch |
| 순중량 | 130 g |
| 보관 온도 | -40 °C...85 °C |
| 작동 온도 | -20 °C...60 °C |
| 작동 온도에서 습도 | 0 ~ 95 %(응결 없음) |
| 습도 | 5 ~ 95%, 응결 없음 |
| SIL(IEC 61508 준수) | 없음 |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| 센서 | 4선 센서 (자체 에너지 공급 포함) |
| 입력 수 | 2 |
| 입력 신호 | 양방향 HART® 신호 |
| 입력 전류 |
0...20 mA
4…20mA |
| 입력 전압 | ≤ 28 V DC |
| 전압 강하 | ≤ 1 V |
| 부하 임피던스 전류 |
<300 Ω
채널당 |
| 유형 |
액티브
연결된 제어는 수동이어야 합니다 |
| 출력 수 | 2 |
| 출력 전류 |
0…20 mA (입력이 0…20 mA인 경우)
4…20 mA (입력이 4…20 mA인 경우) HART® digital signal |
| 정격 스위칭 전류 | 0.1 A |
| 최대 스위칭 전압, AC | 0 V |
| 최대 스위칭 전압, DC | 0 V |
| HART®에 따른 신호 전달 유형 | 변경되지 않음 |
| 갈바닉 절연 |
3-웨이 아이솔레이터
입력/출력/공급 간 |
| 구성 | 없음 |
| 레일 | TS 35 |
| 보호 등급 | IP20 |
| 스텝 반응 시간 | ≤ 0,5 ms |
| 온도 계수 | 80 ppm/K |
| 전류 소비량 | ≤100 mA (24V power supply, 20mA output) |
| 전압 공급 | 20…30 V DC |
| 정확도 | 끝값의 < 0.1 % |
| EMC 표준 |
EN 61326-1
EN 61000-6-4 EN 61000-6-2 |
| 갈바닉 절연 |
3-웨이 아이솔레이터
입력/출력/공급 간 |
| 서지 전압 범주 | III |
| 오염 심각도 | 2 |
| 임펄스 내전압 | 4 kV(1.2/50 µs) |
| 절연 전압 | 2 kV 입력/출력/전원 공급 |
| 테스트 전압 | 0.3 kV |
| 마킹 | II 3 G Ex ec IIC T5 Gc |
| 결선 유형 | PUSH IN |
| 조임 토크, 최소 | 0.4 Nm |
| 조임 토크, 최대 | 0.6 Nm |
| 클램프 범위, 정격 결선 | 2.5 mm² |
| 클램프 범위, 최소 | 0.5 mm² |
| 클램프 범위, 최대 | 2.5 mm² |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 결선 단면규격 AWG, 최대 | AWG 14 |
| 와이어 단면, 솔리드, 최소 | 0.2 mm² |
| 와이어 단면, 솔리드, 최대 | 2.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 2.5 mm² |
| 승인/인증/적합성 문서 |
[IECEx Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_97255)
[ATEX Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_97260) [UL Certification (hazardous location)](https://mdcop.weidmueller.com/mediadelivery/asset/900_178185) [UL Certification (US-CAN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_178186) [UL certification (hazardous locations) for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321818) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_158017) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_178121) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2489730000) |
| 사용자 문서 | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_39972) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| ETIM 9.0 | EC002653 |
| ECLASS 9.0 | 27-21-01-20 |
| ECLASS 9.1 | 27-21-01-20 |
| ECLASS 10.0 | 27-21-01-20 |
| ECLASS 11.0 | 27-21-01-20 |
| ECLASS 12.0 | 27-21-01-20 |
| ECLASS 13.0 | 27-21-01-20 |
| ECLASS 14.0 | 27-21-01-20 |
| 인증 |       |
| 인증 사항 | CULUS; |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E469563 |
| 인증 번호 (cULusEX) | E338066 |
