속성
| 버전 | 기본 연결 단자대 블록, 스크류 결선, 베이지색/노란색, 2.5 mm², 24 A, 250 V, 결선 수: 2, 레벨 수: 1, TS 15, V-2, PA 66, 100 °C |
| 주문 번호 | 0175960000 |
| 유형 | AKZ 2.5 O.ZA |
| GTIN(EAN) | 4008190101855 |
| 수량 | 100 items |
| 깊이 | 26.3 mm |
| 깊이 (인치) | 1.035 inch |
| DIN 레일을 포함한 깊이 | 27.1 mm |
| 높이 | 25.5 mm |
| 높이 (인치) | 1.004 inch |
| 너비 | 5 mm |
| 폭 (인치) | 0.197 inch |
| 순중량 | 3.7 g |
| 보관 온도 | -25 °C...55 °C |
| 작동 온도 범위 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| 연속 작동 온도, 최소 | -50 °C |
| 연속 작동 온도, 최대 | 100 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 재질 | PA 66 |
| 컬러 코드 | 베이지색/노란색 |
| UL 94 가연성 등급 | V-2 |
| 인증 번호(ATEX) | TUEV18ATEX8221U |
| 인증 번호(IECEX) | IECEXTUR18.0024U |
| 최대 전압(ATEX) | 220 V |
| 전류(ATEX) | 24 A |
| 와이어 단면적 최대(ATEX) | 4 mm² |
| 최대 전압(IECEX) | 220 V |
| 전류(IECEX) | 24 A |
| 와이어 단면적 최대(IECEX) | 4 mm² |
| 작동 온도 범위 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| 마킹 EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU 라벨 | II 2 G D |
| 버전 |
스크류 결선
스크류 고정이 가능한 점프바용 커넥터 없는 한쪽 끝 |
| 엔드 커버 플레이트 필요 | 예 |
| 전위 수 | 1 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 2 |
| 계층당 전위 수 | 1 |
| 레벨 내부 교차 결선 | 아니요 |
| PE 결선 | 아니요 |
| 레일 | TS 15 |
| N-기능 | 아니요 |
| PE 기능 | 아니요 |
| PEN 기능 | 아니요 |
| 개방측 | 오른쪽 |
| 장착 유형 | 스냅온 |
| 폭발 테스트 버전 | 예 |
| 결선 유형, 추가 결선 | 스크류 결선 |
| 컨덕터 단면적, 연질 + 플라스틱 슬리브 DIN 46228/1, 추가 결선, 최대 | 2.5 mm² |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 결선 단면적, 꼬임, 최대 | 2.5 mm² |
| 결선 단면적, 꼬임, 최소 | 1.5 mm² |
| 결선 방향 | 측면 |
| 결선 수 | 2 |
| 결선 유형 | 스크류 결선 |
| 와이어 결선 단면, 가는 꼬임, 최대 | 4 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 4 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 탈피 길이 | 7 mm |
| 트윈 와이어 종단 페룰, 최대 | 1.5 mm² |
| 트윈 와이어 종단 페룰, 최소 | 0.5 mm² |
| 와이어 단면적 최대(CSA) | 10 AWG |
| 와이어 단면적 최소(CSA) | 26 AWG |
| 인증 번호(CSA) | 200039-2124451 |
| 전류 크기 C(CSA) | 10 A |
| 전압 크기 C(CSA) | 300 V |
| TS 15 오프셋 | 11.25 mm |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 극 수 | 1 |
| 레일 | TS 15 |
| 정격 단면적 | 2.5 mm² |
| 정격 전압 | 250 V |
| 정격 DC 전압 | 250 V |
| 정격 전류 | 24 A |
| IEC 60947-7-x에 따른 체적 저항률 | 1.33 mΩ |
| IEC 60947-7-x 규격 전력 손실 | 0.77 W |
| 인증 번호(UR) | E60693 |
| 전류 크기 B(UR) | 10 A |
| 전류 크기 D(UR) | 10 A |
| 전압 크기 B(UR) | 300 V |
| 전압 크기 D(UR) | 300 V |
| 컨덕터 크기 팩토리 결선 최대(UR) | 12 AWG |
| 컨덕터 크기 팩토리 결선 최소(UR) | 26 AWG |
| 컨덕터 크기 필드 결선 최대(UR) | 12 AWG |
| 컨덕터 크기 필드 결선 최소(UR) | 22 AWG |

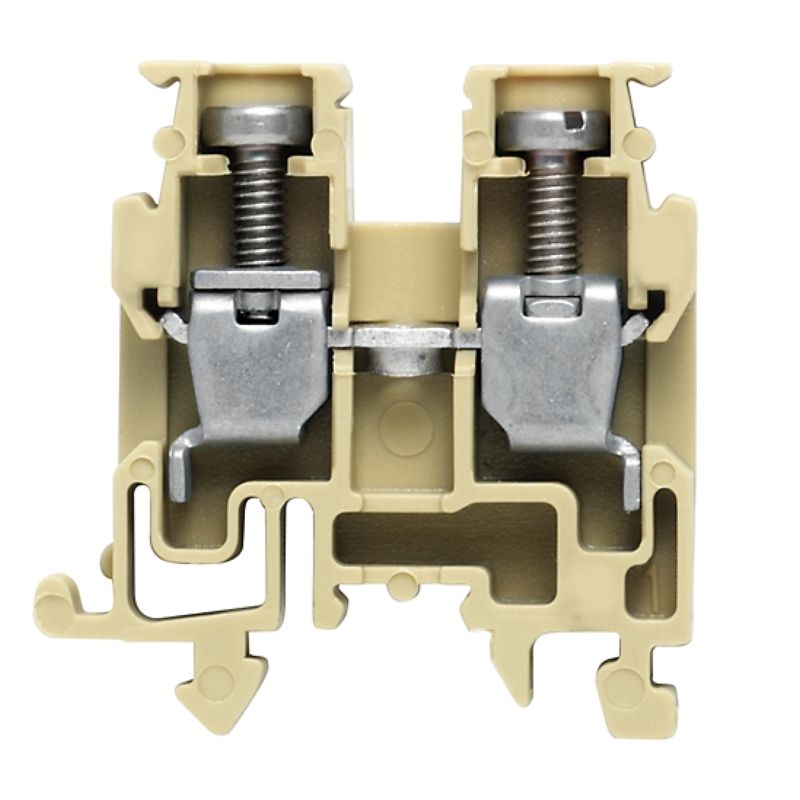

| 그림 제목 02 | 제품 이미지 |
| 이미지 부제목-02 | 그림과 유사 |
| 승인/인증/적합성 문서 |
[Attestation Of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35860)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253955) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80370) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80371) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178466) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253956) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58822) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0175960000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0175960000) |
| 제품 변경 통지 | [PCN_AKZ_20190405](https://mdcop.weidmueller.com/mediadelivery/asset/900_87123) |
| 사용자 문서 |
[NTI AKZ 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_80373)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 인증 |         |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(UR) | E60693 |
