속성
| 버전 | 플러그, 1.5 mm², 500 V, 17.5 A, 극 수: 10, 진한 베이지색 |
| 주문 번호 | 2719830000 |

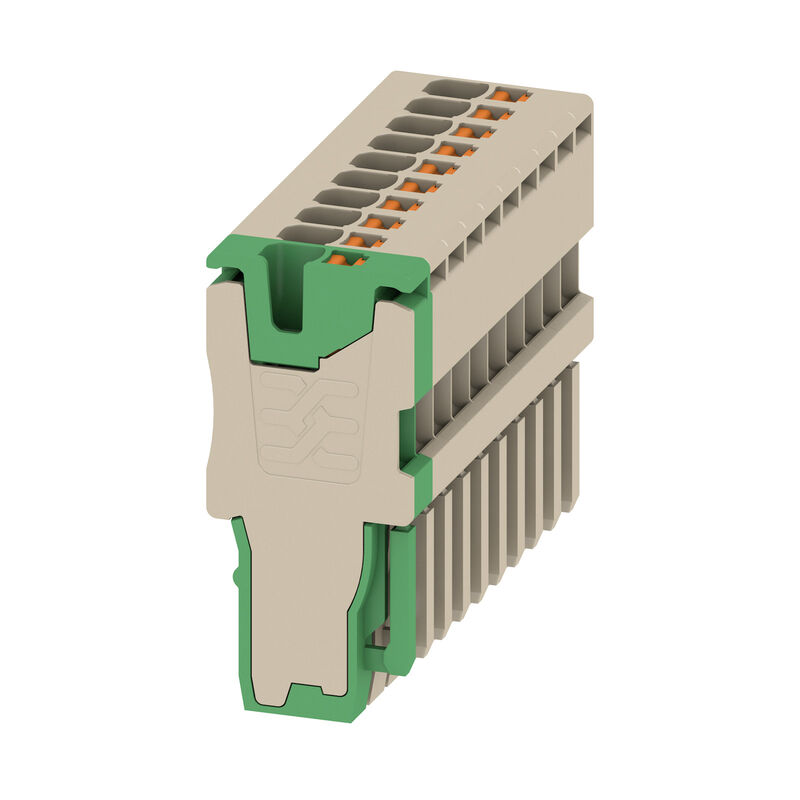

| 유형 | APG 1.5/10-9BG-GN |
| GTIN(EAN) | 4050118811292 |
| 수량 | 20 items |
| 깊이 | 31.15 mm |
| 깊이 (인치) | 1.226 inch |
| 높이 | 14 mm |
| 높이 (인치) | 0.551 inch |
| 너비 | 35 mm |
| 폭 (인치) | 1.378 inch |
| 순중량 | 11.6 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -60 °C |
| 연속 작동 온도, 최대 | 130 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 재질 | Wemid |
| 컬러 코드 | 진한 베이지색 |
| 작동 요소의 색상 | 주황색 |
| UL 94 가연성 등급 | V-0 |
| 엔드 커버 플레이트 필요 | 아니요 |
| 전위 수 | 10 |
| 레벨 수 | 1 |
| 장착 유형 | 플러그 |
| IEC 60947-1 규격 게이지 | A1 |
| 결선 단면규격 AWG, 최대 | AWG 14 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 결선 단면적, 꼬임, 최대 | 1.5 mm² |
| 결선 단면적, 꼬임, 최소 | 0.5 mm² |
| 결선 방향 | 상단 |
| 결선 수 | 10 |
| 결선 유형 | PUSH IN |
| 블레이드 크기 | 0.4 x 2.0 mm |
| 와이어 결선 단면, 가는 꼬임, 최대 | 1.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 1.5 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 1.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 1.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 클램프 범위, 최대 | 1.5 mm² |
| 클램프 범위, 최소 | 0.14 mm² |
| 탈피 길이 | 10 mm |
| 결선 단면규격 AWG, 최대 | AWG 14 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 극 수 | 10 |
| 표준 규격 | IEC 60947-7-1 규격 |
| 정격 단면적 | 1.5 mm² |
| 정격 전압 | 500 V |
| 인접 단자대에 대한 정격 전압 | 500 V |
| 정격 DC 전압 | 500 V |
| 정격 전류 | 17.5 A |
| 최대 와이어에서 전류 | 17.5 A |
| 표준 규격 | IEC 60947-7-1 규격 |
| IEC 60947-7-x에 따른 체적 저항률 | 1.83 mΩ |
| 정격 임펄스 내전압 | 6 kV |
| IEC 60947-7-x 규격 전력 손실 | 0.56 W |
| 서지 전압 범주 | III |
| 오염 심각도 | 3 |
| 승인/인증/적합성 문서 | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205972) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2719830000) |
| 사용자 문서 | [User Manual APGTB FT](https://mdcop.weidmueller.com/mediadelivery/asset/900_229205) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| ROHS | 준수 |
