속성

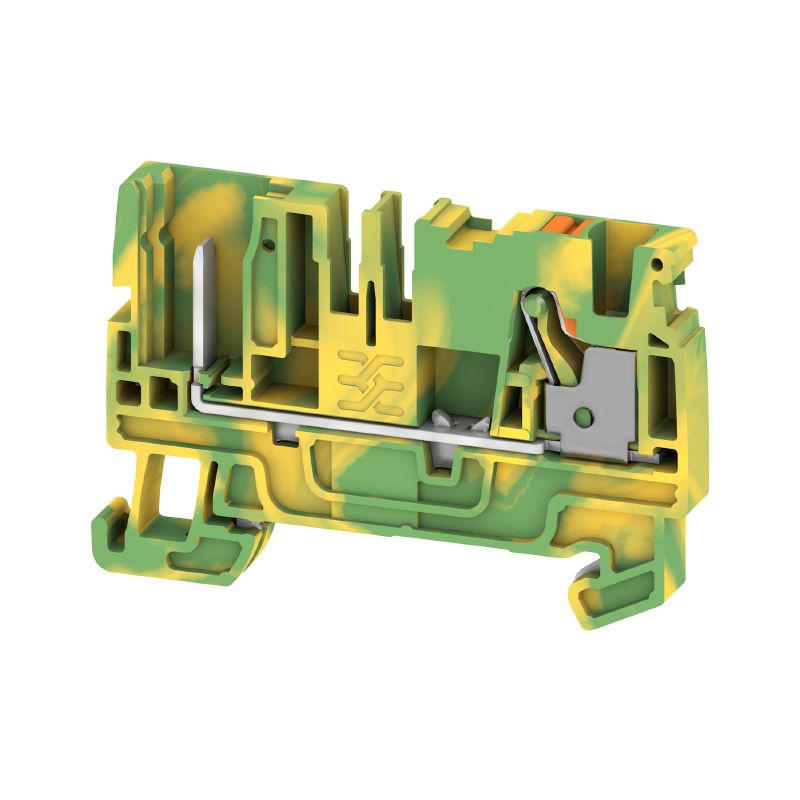

| 버전 | PE 단자대, 플러그형, PUSH IN, 4 mm², 800 V, 녹색/노란색 |
| 주문 번호 | 2540110000 |
| 유형 | APGTB 4 PE 2C/1 |
| GTIN(EAN) | 4050118551884 |
| 수량 | 50 items |
| 깊이 | 39.5 mm |
| 깊이 (인치) | 1.555 inch |
| DIN 레일을 포함한 깊이 | 40.5 mm |
| 높이 | 59.5 mm |
| 높이 (인치) | 2.343 inch |
| 너비 | 6.1 mm |
| 폭 (인치) | 0.24 inch |
| 순중량 | 11.591 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -60 °C |
| 연속 작동 온도, 최대 | 130 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 재질 | Wemid |
| 컬러 코드 | 녹색/노란색 |
| 작동 요소의 색상 | 주황색 |
| UL 94 가연성 등급 | V-0 |
| 엔드 커버 플레이트 필요 | 예 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 2 |
| 계층당 전위 수 | 1 |
| 레벨 내부 교차 결선 | 아니요 |
| 레일 | TS 35 |
| N-기능 | 아니요 |
| PE 기능 | 예 |
| PEN 기능 | 아니요 |
| 개방측 | 오른쪽 |
| 설치 권고 | 장착 레일 |
| 스냅온 | 아니요 |
| 스냅인 페그 포함 | 아니요 |
| 장착 유형 | TS 35 |
| 장착물 유형 | 클립인 |
| IEC 60947-1 규격 게이지 | A4 |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 결선 단면적, 꼬임, 최대 | 6 mm² |
| 결선 단면적, 꼬임, 최소 | 0.5 mm² |
| 결선 방향 | 상단 |
| 결선 수 | 2 |
| 결선 유형 |
플러그형
PUSH IN |
| 결선의 유형 2 | 플러그인 결선 |
| 블레이드 크기 | 0.6 x 3.5 mm |
| 와이어 결선 단면, 가는 꼬임, 최대 | 6 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 4 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 6 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 4 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/1 미채용 |
|
| 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/4 채용 |
|
| 클램프 범위, 최대 | 6 mm² |
| 클램프 범위, 최소 | 0.14 mm² |
| 탈피 길이 | 12 mm |
| 트윈 와이어 종단 페룰, 최대 | 1.5 mm² |
| 트윈 와이어 종단 페룰, 최소 | 0.5 mm² |
| 트윈 와이어 종단 페룰의 튜브 길이 |
|
| 와이어 단면적 최대(CSA) | 10 AWG |
| 와이어 단면적 최소(CSA) | 26 AWG |
| 인증 번호(CSA) | 200039-70089609 |
| 전압 크기 B(CSA) | 600 V |
| 전압 크기 C(CSA) | 600 V |
| 전압 크기 D(CSA) | 600 V |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 레일 | TS 35 |
| 설치 권고 | 장착 레일 |
| 표준 규격 | IEC 60947-7-2 규격 |
| 정격 단기 전류 | 480 A (4 mm²) |
| PEN 기능 | 아니요 |
| 정격 단면적 | 4 mm² |
| 정격 전압 | 800 V |
| 인접 단자대에 대한 정격 전압 | 800 V |
| 정격 DC 전압 | 800 V |
| 표준 규격 | IEC 60947-7-2 규격 |
| IEC 60947-7-x에 따른 체적 저항률 | 1 mΩ |
| 정격 임펄스 내전압 | 8 kV |
| IEC 60947-7-x 규격 전력 손실 | 1.02 W |
| 서지 전압 범주 | III |
| 오염 심각도 | 3 |
| 인증 번호(cURus) | E60693 |
| 전압 크기 B(cURus) | 600 V |
| 전압 크기 C(cURus) | 600 V |
| 전압 크기 D(cURus) | 600 V |
| 컨덕터 크기 팩토리 결선 최대(cURus) | 10 AWG |
| 컨덕터 크기 팩토리 결선 최소(cURus) | 26 AWG |
| 컨덕터 크기 필드 결선 최대(cURus) | 10 AWG |
| 컨덕터 크기 필드 결선 최소(cURus) | 26 AWG |
| 승인/인증/적합성 문서 |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120)
[DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85598) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284541) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74555) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2540110000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2540110000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2540110000&norm=0) |
| 사용자 문서 |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual APGTB PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_229206) |
| 안전 정보 | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-17 |
| ECLASS 14.0 | 27-25-01-17 |
| 인증 |      |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E60693 |
