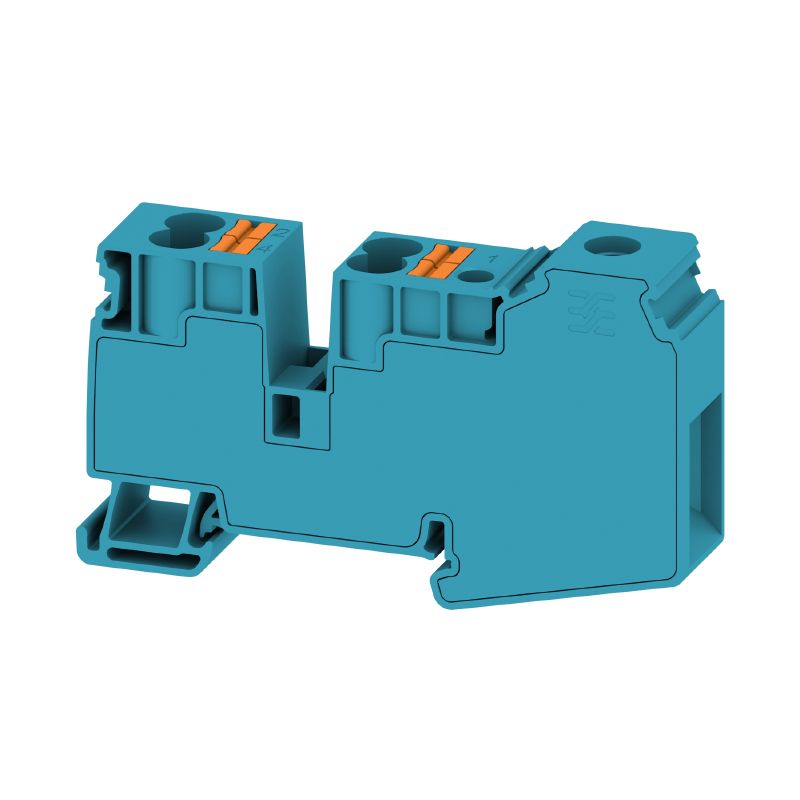

Morsetto ripartitore di potenziale, Collegamento a vite, blu, 35 mm², 110 A, 1000 V, Numero di collegamenti: 5, Numero di piani: 1

N. articolo 2860570000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 114 Prodotti correlati 6
Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Generale Dati dimensionamento Dati dimensionamento secondo UL Classificazioni Omologazioni

Dati generali per l’ordinazione

Versione
Morsetto ripartitore di potenziale, Collegamento a vite, blu, 35 mm², 110 A, 1000 V, Numero di collegamenti: 5, Numero di piani: 1
N. d’ordine
2860570000
Tipo
AWPD 35 4X10 BL
GTIN (EAN)
4064675576006
CPZ
20  Pezzo

Dimensioni e pesi

Profondità
51,6  mm
Profondità (pollici)
2,031  inch
Posizione verticale
86,18  mm
Altezza (pollici)
3,393  inch
Larghezza
16,2  mm
Larghezza (pollici)
0,638  inch
Peso netto
40  g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura d'esercizio continuo, min.
-60  °C
Temperatura d'esercizio continuo, max.
110  °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Dati dei materiali

Materiale
Wemid
Colori
blu
Colore elementi di azionamento
arancione
Classe d'infiammabilità UL 94
V-0

Dati caratteristici del sistema

Versione
Morsetto ibrido
Ripartitore di potenziale
Piastra terminale (necessaria)
No
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
5
Numero di potenziali per piano
1
Piani ponticellati internamente
No
Guida
TS 35
Funzione N
No
Funzione PE
No
Funzione PEN
No

Aaltri dati tecnici

bloccabile
Sì
Esecuzione a prova di esplosione
No
Lati aperti
chiuso
Tipo di montaggio
TS 35

Conduttori allacciabili (altro collegamento)

Campo di serraggio, altro collegamento, max.
10  mm²
Campo di serraggio, altro collegamento, min.
0,5  mm²
Sezione di collegamento cavo AWG, ulteriore collegamento, max.
AWG 10
Sezione di collegamento cavo AWG, ulteriore collegamento, min.
AWG 20
Sezione di collegamento cavo flessibile con terminale DIN 46228/1, altro collegamento, max.
10  mm²
Sezione di collegamento cavo flessibile con terminale DIN 46228/1, altro collegamento, min.
0,5  mm²
Sezione di collegamento cavo flessibile, altro collegamento, max.
10  mm²
Sezione di collegamento cavo flessibile, altro collegamento, min.
0,5  mm²
Sezione di collegamento cavo rigido, altro collegamento, max.
0,5  mm²
Sezione di collegamento cavo rigido, altro collegamento, min.
0,5  mm²
Sezione di collegamento cavo semirigido, altro collegamento, max.
10  mm²
Sezione di collegamento cavo semirigido, altro collegamento, min.
0,5  mm²
Sezione di dimensionamento, altro collegamento
6  mm²
Tipo di collegamento, ulteriore collegamento
PUSH IN

Conduttori allacciabili (collegamento di dimensionamento)

Calibro a norma 60 947-1
B9
Campo di sezioni, max.
35  mm²
Campo di sezioni, min.
1,5  mm²
Coppia di serraggio, max.
2,5  Nm
Coppia di serraggio, min.
2,5  Nm
Dimensione lama
1 x 5,5
Direzione di collegamento
in alto
Lunghezza di spellatura
17  mm
Numero di collegamenti
5
Sezione di collegamento cavo AWG, max.
AWG 14
Sezione di collegamento cavo AWG, min.
AWG 2
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
35  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
1,5  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
35  mm²
Sezione di collegamento cavo, flessibile, max.
35  mm²
Sezione di collegamento cavo, flessibile, min.
1,5  mm²
Sezione di collegamento cavo, nucleo rigido, max.
35  mm²
Sezione di collegamento cavo, nucleo rigido, min.
1,5  mm²
Sezione di collegamento, semirigida, max.
35  mm²
Terminali doppi, max.
6  mm²
Terminali doppi, min.
1,5  mm²
Tipo di collegamento
Collegamento a vite
Tipo di collegamento 2
PUSH IN
Vite di serraggio
M 6

Generale

Guida
TS 35
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 14
Sezione di collegamento cavo AWG, min.
AWG 2

Dati dimensionamento

Sezione di dimensionamento
35  mm²
Tensione nominale
1.000  V
Tensione AC nominale
1.000  V
Tensione DC nominale
1.000  V
Corrente nominale
110  A
Corrente con conduttore max.
110  A
Norme
IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
0,26  mΩ
Tensione impulsiva di dimensionamento
8 kV
Potenza dissipata secondo IEC 60947-7-x
4  W
Classe di sovratensione
III
Grado di lordura
3

Dati dimensionamento secondo UL

Grandezza conduttore Factory wiring max (cURus)
2 AWG
Grandezza conduttore Factory wiring min (cURus)
14 AWG
Grandezza conduttore Field wiring max (cURus)
2 AWG
Grandezza conduttore Field wiring min (cURus)
14 AWG
N° certificato (cURus)
E60693

Classificazioni

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-19
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19

Omologazioni

Omologazioni
![CURUS](/picture/CURUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693
