B2CF 3.50/06/180F SN BK BX

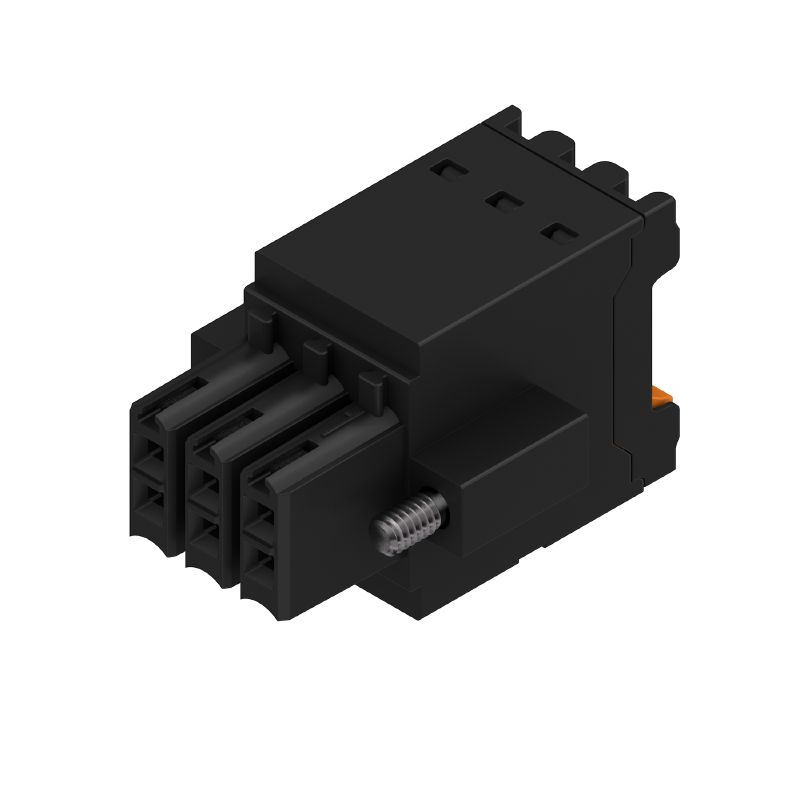

Product image
similar to illustration
B2CF 3.50/06/180F SN BK BX

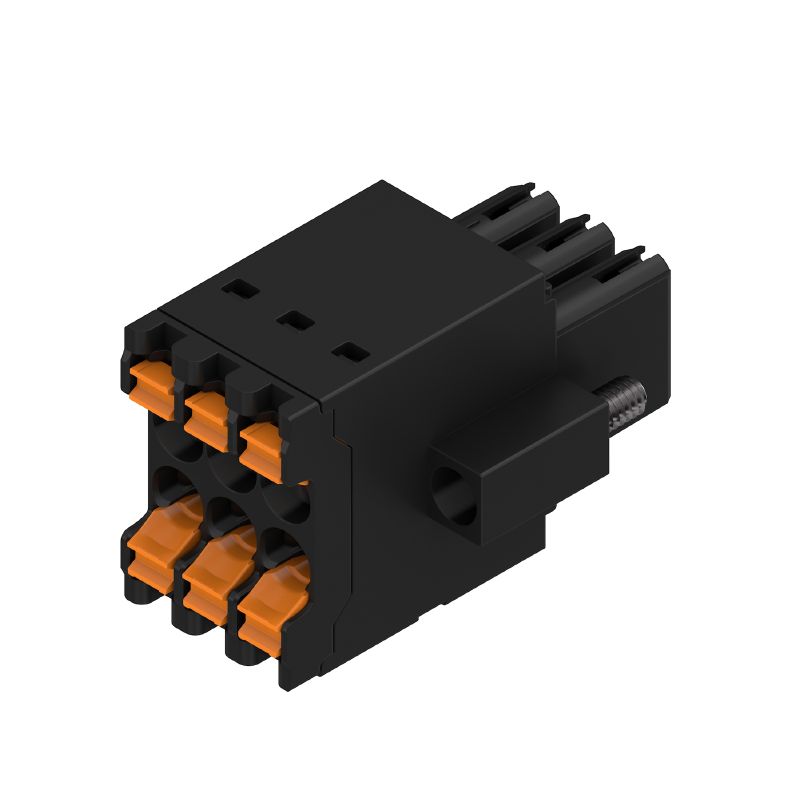

Product image
B2CF 3.50/06/180F SN BK BX
Dimensional drawing
B2CF 3.50/06/180F SN BK BX
Graph
B2CF 3.50/06/180F SN BK BX
A termék előnyei
  • Teljes körű biztonság
  • Nemesacél kalickás ház
B2CF 3.50/06/180F SN BK BX
A termék előnyei
  • Nagy keresztmetszetek csatlakoztatása
  • Max. 1,5 mm² könnyedén csatlakoztatható
B2CF 3.50/06/180F SN BK BX
A termék előnyei
  • Gyors PUSH IN csatlakozás
  • Szerszám nélküli, érintésvédett szerelés
B2CF 3.50/06/180F SN BK BX
Felhasználási példa

B2CF 3.50/06/180F SN BK BX

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 3.50 mm, Pólusszám: 6, 180°, PUSH IN, működtető gombbal, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz

Cikkszám 1277870000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 2 Ellendarabok 10 Kapcsolódó termékek 39
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Típusvizsgálatok Fontos megjegyzés Besorolások

Tanúsítványok

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Версия
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 3.50 mm, Pólusszám: 6, 180°, PUSH IN, működtető gombbal, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz
Заказ №
1277870000
Тип
B2CF 3.50/06/180F SN BK BX
GTIN (EAN)
4050118068849
Qty.
75 Darab
Termékadatok
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Csomagolás
Doboz

Méretek és tömegek

Глубина
25,25 mm
Mélység (coll)
0,994 inch
Высота
15,2 mm
Magasság (coll)
0,598 inch
Ширина
17,5 mm
Szélesség (coll)
0,689 inch
Nettó tömeg
5 g

Termékek környezetvédelmi megfelelősége

Состояние соответствия RoHS
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Termék karbonlábnyoma
  • Bölcsőtől a kapuig:
    0.062 kg CO2eq.

System Parameters

Termékcsalád
OMNIMATE Signal - sorozat B2C/S2C 3.50 - 2-soros
Csatlakozás típusa
Terepi csatlakozás
Vezetékcsatlakozás-technika
PUSH IN, működtető gombbal
Raszter mm-ben (P)
3,5 mm
Pitch in inches (P)
0,138 "
Conductor outlet direction
180°
Pólusszám
6
L1, mm
7 mm
L1, inch
0,276 "
Number of rows
1
Pin series quantity
2
Rated cross-section
15 mm²
Touch-safe protection acc. to DIN VDE 57 106
Ujjak számára biztonságos
Touch-safe protection acc. to DIN VDE 0470
IP20 dugaszolt
Védelmi osztály
IP20
teljesen felszerelve
Kódolható
Igen
Csupaszolási hossz
10 mm
Csavarhúzó éle
0,4 x 2,5
Csavarhúzó éle, standard
DIN 5264
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
5 N
Húzóerő / pólus, max.
5 N
Tightening torque
  • Forgatónyomaték típusa:
    Screw flange
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Anyagjellemzők

Insulating material
PA 66 GF 30
Цветовой код
fekete
A működési elemek színe
narancssárga
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
Сопротивление изоляции
≥ 108 Ω
UL 94 éghetőségi osztály
V-0
Contact material
Rézötvözet
Érintkező felület
ónozott
Dugaszolható csatlakozás rétegszerkezete
2...5 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-40 °C
Hőmérsékleti tartomány, telepítés, max.
120 °C

Csatlakoztatható vezetékek

Clamping range, min.
0,14 mm²
Диапазон зажима, макс.
1,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Tömör, min. H05(07) V-U
0,14 mm²
entrådig, max. H05(07) V-U
1,5 mm²
Flexibilis, min. H05(07) V-K
0,14 mm²
Flexibilis, max. H05(07) V-K
1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,14 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
1 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,14 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1,5 mm²
Rögzíthető vezeték
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9028240000
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025780000
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025790000
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9028270000
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9004050000
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9028290000
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0542500000
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9028320000
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0282800000
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0186500000
Hivatkozási szöveg
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
13,4 A
Névleges áram, maximális pólusszám (Tu=20 °C)
10 A
Névleges áram, min. pólusszám (Tu=40°C)
12 A
Névleges áram, maximális pólusszám (Tu=40°C)
9 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
3 x 1s mit 80 A

CSA névleges adatok

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
50 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
9,5 A
Rated current (Use group C / CSA)
9,5 A
Intensidad nominal (Use Group D / CSA)
9,5 A
Wire cross-section, AWG, min.
AWG 30
Wire cross-section, AWG, max.
AWG 16
Reference to approval values
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Institut (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
50 V
Nennspannung (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
9,5 A
Rated current (Use group C / UL 1059)
9,5 A
Rated current (Use group D / UL 1059)
9,5 A
Vezeték keresztmetszet, AWG, min.
AWG 30
Vezeték keresztmetszet, AWG, max.
AWG 16
Référence aux valeurs approuvées
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Packaging
Doboz
VPE length
349 mm
VPE width
135 mm
VPE height
39 mm

Típusvizsgálatok

Test: Durability of markings
  • Standard:
    IEC 61984 szabvány, 6.2 és 7.3.2 / 10.11 szakasz, minta az IEC 60068-2-70 / 12.95 szabvány szerint
  • Teszt:
    eredetjelölés, típusazonosítás, raszter, anyagtípus, dátum óra, UL tanúsítvány, cULus tanúsítvány
  • Kiértékelés:
    elérhető
  • Teszt:
    tartósság
  • Kiértékelés:
    átadva
Test: Misengagement (Non-interchangeability)
  • Standard:
    IEC 61984 szabvány, 6.3 és 6.9.1 / 10.11 szakasz, IEC 60512-13-5 / 02.06
  • Teszt:
    180°-ban elforgatva kódoló elemek nélkül
  • Kiértékelés:
    átadva
  • Teszt:
    180°-kal elfordítva kódolóelemekkel
  • Kiértékelés:
    átadva
  • Teszt:
    szemrevételezéses ellenőrzés
  • Kiértékelés:
    átadva
Test: Clampable cross section
  • Standard:
    IEC 60999-1 szabvány, 7 és 9.1 / 11.99 szakasz, IEC 60947-1 szabvány, 8.2.4.5.1 / 03.11 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,14 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,14 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Test for damage to and accidental loosening of conductors
  • Standard:
    IEC 60999-1 szabvány, 9.4 / 11.99 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.75
    • Vezető típusa és keresztmetszete:
      H05V-K0.75
  • Kiértékelés:
    átadva
  • Követelmény:
    0,4 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U1.5
    • Vezető típusa és keresztmetszete:
      H07V-K1.5
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Pull-out test
  • Standard:
    IEC 60999-1 szabvány, 9.5 / 11.99 szakasz
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.75
    • Vezető típusa és keresztmetszete:
      H05V-K0.75
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥40 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U1.5
    • Vezető típusa és keresztmetszete:
      H07V-K1.5
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva

Fontos megjegyzés

Соответствие IPC
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Примечания
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • A krimpelési alak érvéghüvelyekhez PZ 1,5 (rendelési szám: 9005990000) vagy PZ 6/5 (rendelési szám: 9011460000) krimpelő szerszámokkal, nagyobb keresztmetszetekhez.
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Vezetők max. külső átmérője 2,6 mm
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
