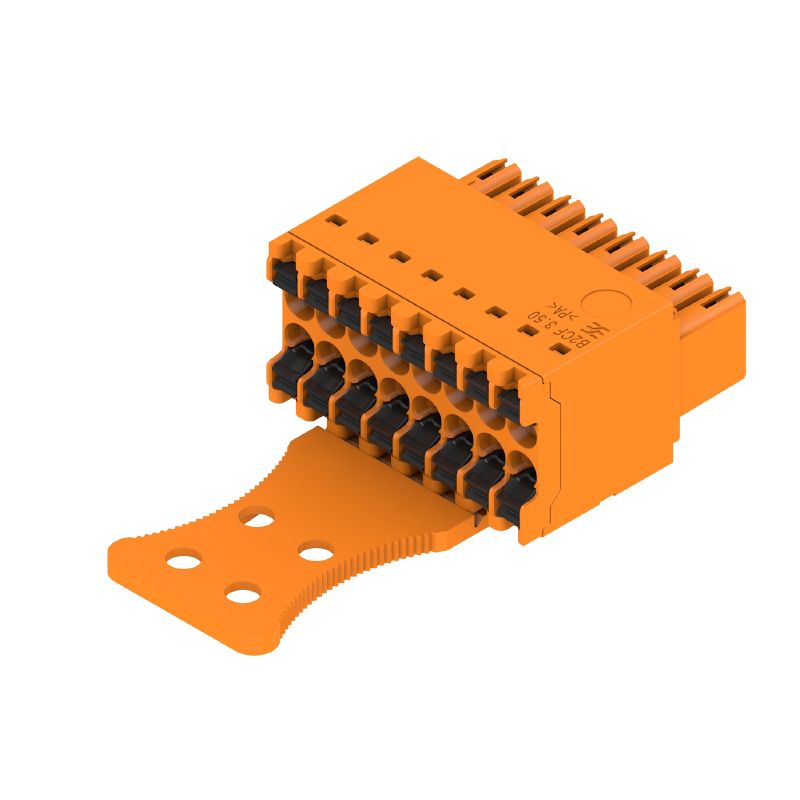

PCB plug-in connector, female plug, 3.50 mm, Number of poles: 16, 180°, PUSH IN with push button, Clamping range, max. : 1.5 mm², Box

№ продукта 3021270000
Загрузить спецификации
Связанные продукты 7
Approvals General ordering data Rozměry a hmotnosti Environmental Product Compliance System Parameters Material data Conductors suitable for connection Jmenovité údaje podle IEC Nenndaten nach CSA Datos nominales según UL 1059 Balení Type tests Important note Klassifikationen

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
PCB plug-in connector, female plug, 3.50 mm, Number of poles: 16, 180°, PUSH IN with push button, Clamping range, max. : 1.5 mm², Box
Číslo objednávky
3021270000
Typ
B2CF 3.50/16/180ZE SN OR BX
GTIN (EAN)
4099986937543
Množství
66 items
Valores característicos del producto
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Embalaje
Caja

Rozměry a hmotnosti

Hloubka
49,04 mm
Depth (inches)
1,931 inch
Výška
17,25 mm
Höhe (inch)
0,679 inch
Šířka
34,9 mm
Width (inches)
1,374 inch
Čistá hmotnost
11,328 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Keine SVHC über 0,1 Gew.-%

System Parameters

Серия изделия
OMNIMATE Signal - series B2C/S2C 3.50 - 2-row
Вид соединения
Feldanschluss
Метод проводного соединения
PUSH IN mit Betätigungstaste
Rozteč v mm (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
Směr výstupu vodiče
180°
Количество полюсов
16
L1 в мм
24,5 mm
L1 в дюймах
0,965 "
Количество рядов
1
Количество полюсных рядов
2
Расчетное сечение
15 mm²
Защита от прикосновения согласно DIN VDE 57 106
protection doigt
Защита от прикосновения согласно DIN VDE 0470
IP 20 enfiché
Degré de protection
IP20
entièrement monté
Кодируемый
Oui
Longueur de dénudage
10 mm
Lame de tournevis
0,4 x 2,5
Norme lame de tournevis
DIN 5264
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
3,5 N
Húzóerő / pólus, max.
3,5 N

Material data

Izolační materiál
PA 66 GF 30
Barevný
orange
Barva provozních prvků
schwarz
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 600
Odpor izolace
≥ 108 Ω
Grado inflamabilidad según UL 94
V-0
Materiál kontaktu
Alliage de cuivre
Povrch kontaktu
étamé
Struktura vrstev kontaktu konektoru
2...5 µm Sn étamé à chaud
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-40 °C
Hőmérsékleti tartomány, telepítés, max.
120 °C

Conductors suitable for connection

Upínací rozsah, min.
0,14 mm²
Upínací rozsah, max.
1,5 mm²
Průřez propojení AWG, min.
AWG 30
Průřez propojení AWG, max.
AWG 16
Pevné, min. H05(07) V-U
0,14 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,14 mm²
Pružné, max. H05(07) V-K
1,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,14 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,14 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
1,5 mm²
Referenční text
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
13,4 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
10 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
12 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
9 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s mit 80 A

Nenndaten nach CSA

Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования C/CSA)
50 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
9,5 A
Jmenovitý proud (aplikační skupina C / CSA)
9,5 A
Jmenovitý proud (aplikační skupina D / CSA)
9,5 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
Поперечное сечение подключаемого провода AWG, макс.
AWG 16

Datos nominales según UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования C/UL 1059)
50 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
9,5 A
Номинальный ток (группа использования C/UL 1059)
9,5 A
Номинальный ток (группа использования D/UL 1059)
9,5 A
Průřez vodiče, AWG, min.
AWG 30
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Balení

Balení
Box
Délka VPE
348 mm
Šířka VPE
134 mm
Высота VPE
57 mm

Type tests

Test: Trvanlivost značení
  • Standard:
    IEC 61984 section 6.2 and 7.3.2 / 10.11 taking pattern from IEC 60068-2-70 / 12.95
  • Test:
    mark of origin, type identification, pitch, type of material, date clock, approval marking UL, approval marking cULus
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Test: Nezapojení (není vyměnitelnost)
  • Norm:
    IEC 61984 Abschnitt 6.3 und 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Prüfung:
    180° gedreht ohne Kodierelemente
  • Bewertung:
    bestanden
  • Prüfung:
    180° gedreht mit Kodierelementen
  • Bewertung:
    bestanden
  • Prüfung:
    visuelle Begutachtung
  • Bewertung:
    bestanden
Test: průřez připojitelný svorkami
  • Standard:
    IEC 60999-1 section 7 and 9.1 / 11.99, IEC 60947-1 section 8.2.4.5.1 / 03.11
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.14 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.14 mm²
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Test poškození a náhodného uvolnění vodičů
  • Standard:
    IEC 60999-1 section 9.4 / 11.99
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.75
    • Type of conductor and conductor cross-section:
      H05V-K0.75
  • Evaluation:
    passed
  • Requirement:
    0.4 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U1.5
    • Type of conductor and conductor cross-section:
      H07V-K1.5
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Test vytažení
  • Estándar:
    IEC 60999-1, sección 9.5 / 11.99
  • Requerimiento:
    ≥10 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.75
    • Tipo de conductor y sección de conductor:
      H05V-K0.75
  • Evaluación:
    superado
  • Requerimiento:
    ≥40 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U1.5
    • Tipo de conductor y sección de conductor:
      H07V-K1.5
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado

Important note

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Crimpform A für AEH der Crimpwerkzeuge PZ 1,5 Best-Nr. 9005990000 oder PZ 6/5 Best.-Nr. 9011460000 für größten Leiterquerschnitt empfohlen
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Max. Außendurchmesser des Leiters 2,6 mm
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
