B2CF 3.50/32/180 SN BK BX

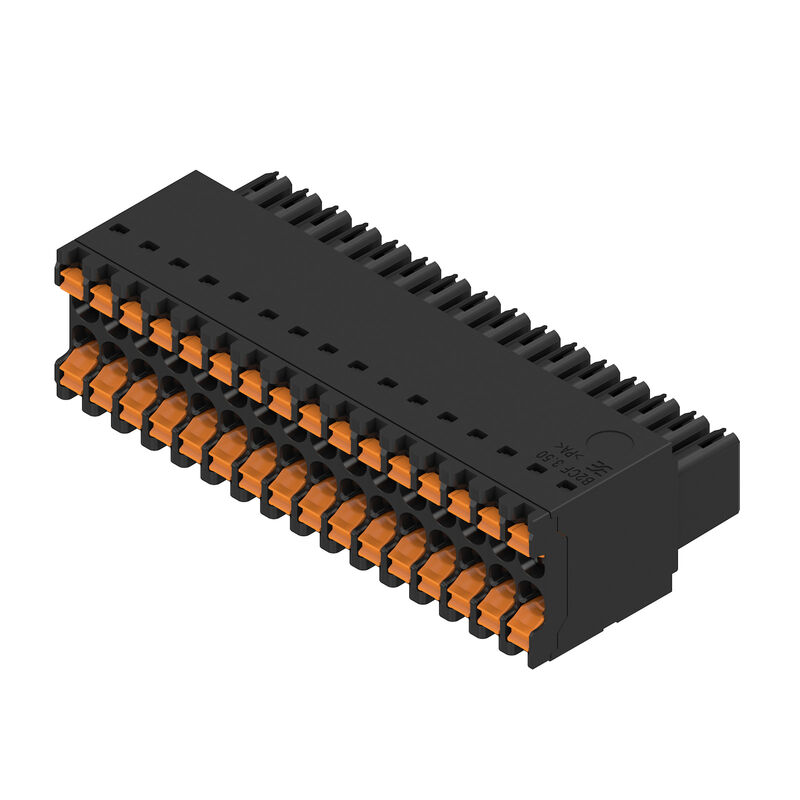

Product image
B2CF 3.50/32/180 SN BK BX
Zdjęcie produktu
B2CF 3.50/32/180 SN BK BX
Wykres
B2CF 3.50/32/180 SN BK BX
Zaleta produktu
Solid PUSH IN contact
Safe and durable
B2CF 3.50/32/180 SN BK BX
Zaleta produktu
Large connection cross-section
Up to 1.5 mm possible with ease
B2CF 3.50/32/180 SN BK BX
Zaleta produktu
Fast PUSH IN connection
Tool-free and touch-safe
B2CF 3.50/32/180 SN BK BX
Przykład zastosowania

B2CF 3.50/32/180 SN BK BX

Zásuvný konektor PCB plug in, zdířka, 3.50 mm, Počet pólů: 32, 180°, PUSH IN s tlačítkem, Upínací rozsah, max. : 1.5 mm², Box

ID výrobku 1277620000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Protikusy 2 Příbuzné výrobky 36
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Változat
Zásuvný konektor PCB plug in, zdířka, 3.50 mm, Počet pólů: 32, 180°, PUSH IN s tlačítkem, Upínací rozsah, max. : 1.5 mm², Box
Rendelési szám
1277620000
Típus
B2CF 3.50/32/180 SN BK BX
GTIN (EAN)
4050118068184
Množství
30 ks
Údaje výrobku
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Balení
Box

Rozměry a hmotnosti

Mélység
25,25 mm
Hloubka (v palcích)
0,994 inch
Magasság
15,2 mm
Výška (v palcích)
0,598 inch
Szélesség
56 mm
Šířka (v palcích)
2,205 inch
Net weight
21,428 g

Shoda produktu s prostředím

Stato conformità RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%
Uhlíková stopa výrobku
  • Kolébka k bráně:
    0.490 kg CO2eq.

Systémové parametry

Skupina produktů
OMNIMATE Signal - řada B2C/S2C 3,50 - 2řadé
Typ připojení
Připojení v provozu
Metoda připojení vodiče
PUSH IN s tlačítkem
Rozteč v mm (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
Leiterabgangsrichtung
180°
Počet pólů
32
L1 v mm
52,5 mm
L1 v palcích
2,067 "
Počet řad
1
Množství řady kolíků
2
Jmenovitý průřez
15 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Safe from finger touch
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 plugged
Protection degree
IP20
when fully mounted
Může být kódováno
Yes
Stripping length
10 mm
Screwdriver blade
0.4 x 2.5
Screwdriver blade standard
DIN 5264
Plugging cycles
25
Fuerza de inserción/polo, máx.
3,5 N
Pulling force/pole, max.
3,5 N

Údaje o materiálu

Izolační materiál
PA 66 GF 30
Colour
černá
Barva provozních prvků
Oranžová
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 600
Insulation resistance
≥ 108 Ω
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Copper alloy
Povrch kontaktu
tinned
Struktura vrstev kontaktu konektoru
2...5 µm Sn hot-dip tinned
Tárolási hőmérséklet, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura pracy, min.
-50 °C
Рабочая температура, макс.
120 °C
Temperature range, installation, min.
-40 °C
Teplotní rozsah, instalace, max.
120 °C

Vodiče vhodné k připojení

Upínací rozsah, min.
0,14 mm²
Clamping range, max.
1,5 mm²
Průřez propojení AWG, min.
AWG 30
Ledardiameter, AWG, max
AWG 16
Pevné, min. H05(07) V-U
0,14 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,14 mm²
Pružné, max. H05(07) V-K
1,5 mm²
med AEH med krage DIN 46 228/4, min.
0,14 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,14 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
1,5 mm²
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,14 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9028240000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025780000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025790000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9028270000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004050000
  • Cross-section for conductor connection:
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9028290000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0542500000
  • Cross-section for conductor connection:
    • nominal:
      1
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9028320000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0282800000
  • Cross-section for conductor connection:
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0186500000
Referenční text
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
13,4 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
10 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
12 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
9 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s with 80 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
50 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Nennstrom (Use group B / CSA)
9,5 A
Nennstrom (Use group C / CSA)
9,5 A
Nennstrom (Use group D / CSA)
9,5 A
Leiteranschlussquerschnitt AWG, min.
AWG 30
Leiteranschlussquerschnitt AWG, max.
AWG 16
Referencia para valores de homologación
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
50 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
9,5 A
Jmenovitý proud (aplikační skupina C / UL 1059)
9,5 A
Jmenovitý proud (aplikační skupina D / UL 1059)
9,5 A
Průřez vodiče, AWG, min.
AWG 30
Průřez vodiče, AWG, max.
AWG 16
Referencia para valores de homologación
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
349 mm
VPE width
134 mm
VPE Höhe
35 mm

Typové testy

Test: Trvanlivost značení
  • Standard:
    IEC 61984 část 6.2 a 7.3.2 / 10.11 vzor převzatý z IEC 60068-2-70 / 12.95
  • Test:
    označení původu, identifikace typu, rozteč, typ materiálu, hodiny s datumem, označení schválení UL, označení schválení cULus
  • Vyhodnocení:
    k dispozici
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo
Test: Nezapojení (není vyměnitelnost)
  • Standard:
    IEC 61984, oddíl 6.3 a 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    otočeno o 180° bez kódových prvků
  • Vyhodnocení:
    vyhovělo
  • Test:
    otočeno o 180° s kódovými prvky
  • Vyhodnocení:
    vyhovělo
  • Test:
    vizuální zkouška
  • Vyhodnocení:
    vyhovělo
Test: Clampable cross section
  • Standard:
    IEC 60999-1, oddíl 7 a 9.1 / 11.99, IEC 60947-1, oddíl 8.2.4.5.1 / 03.11
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,14 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,14 mm²
    • Typ vodiče a průřez vodiče:
      pevný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Standard:
    IEC 60999-1, oddíl 9.4 / 11.99
  • Požadavek:
    0.2 kg
  • Conductor type:
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Valutazione:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0,75
    • Typ vodiče a průřez vodiče:
      H05V-K0,75
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,4 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U1,5
    • Typ vodiče a průřez vodiče:
      H07V-K1,5
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo
Pull-Out Test
  • Standard:
    IEC 60999-1, oddíl 9.5 / 11.99
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U0,75
    • Typ vodiče a průřez vodiče:
      H05V-K0,75
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥40 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U1,5
    • Typ vodiče a průřez vodiče:
      H07V-K1,5
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC conformity
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
참고 사항
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Profil zalisování A pro dutinky pomocí krimpovacího nářadí PZ 1,5 (objednací číslo 9005990000) nebo PZ 6/5 (objednací číslo 9011460000) – doporučeno pro větší průřezy.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Max. vnější průměr vodiče: 2,6 mm
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
