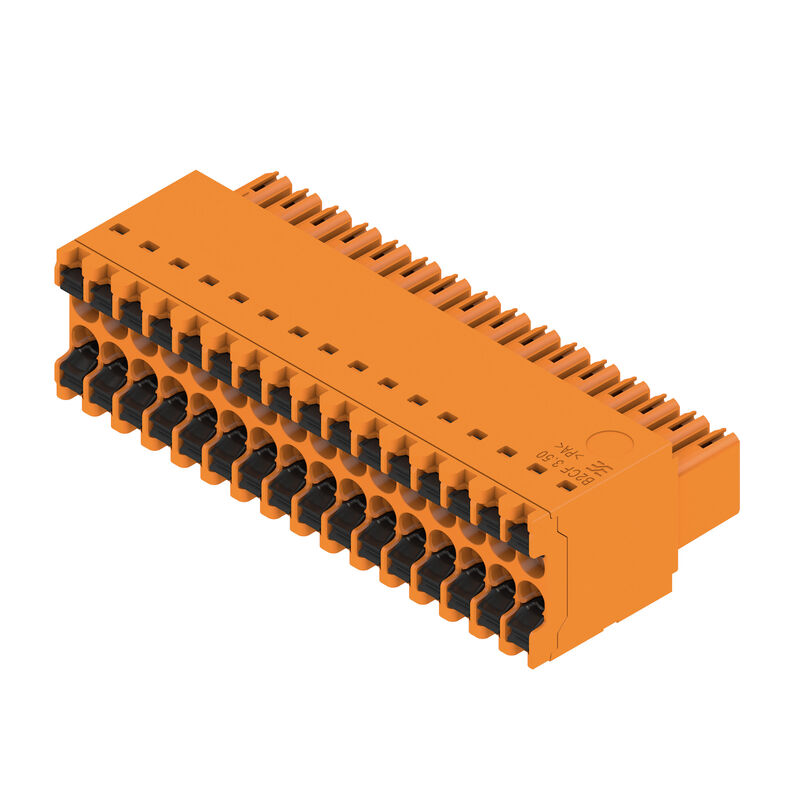

B2CF 3.50/32/180 SN OR BX
Zdjęcie produktu

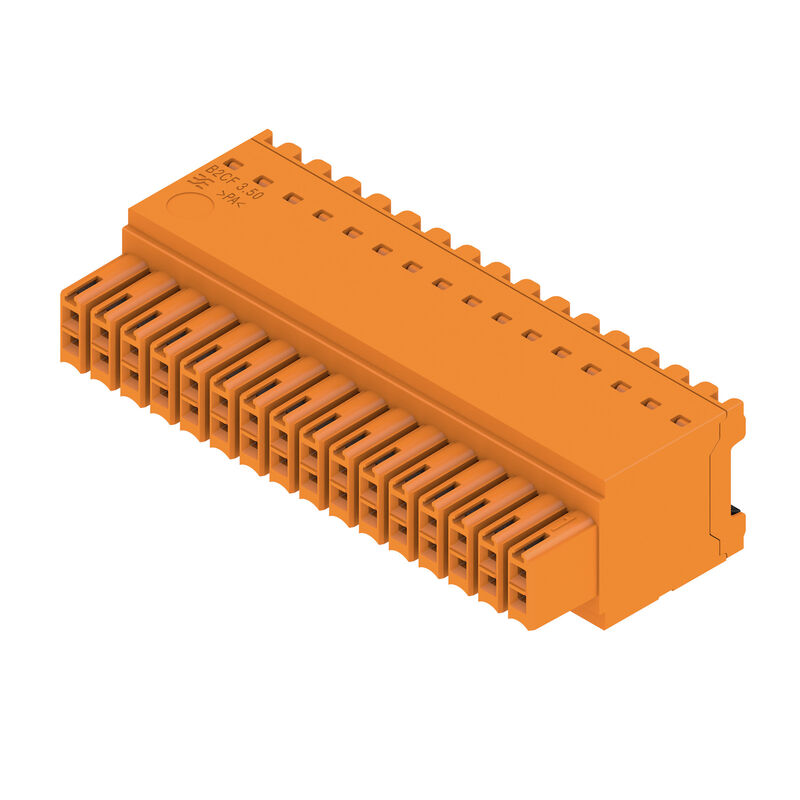

B2CF 3.50/32/180 SN OR BX
Zdjęcie produktu
B2CF 3.50/32/180 SN OR BX
Wykres
B2CF 3.50/32/180 SN OR BX
Zaleta produktu
Solid PUSH IN contact
Safe and durable
B2CF 3.50/32/180 SN OR BX
Zaleta produktu
Large connection cross-section
Up to 1.5 mm possible with ease
B2CF 3.50/32/180 SN OR BX
Zaleta produktu
Fast PUSH IN connection
Tool-free and touch-safe
B2CF 3.50/32/180 SN OR BX
Przykład zastosowania

B2CF 3.50/32/180 SN OR BX

Złącze wtykowe do druku, wtyk żeński, 3.50 mm, Liczba biegunów: 32, 180°, PUSH IN z przyciskiem aktywacji, Zakres zaciskania, maks. : 1.5 mm², skrzynia

Nr. produktu 1277430000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Odpowiedniki 2 Produkty pokrewne 36
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Versione
Złącze wtykowe do druku, wtyk żeński, 3.50 mm, Liczba biegunów: 32, 180°, PUSH IN z przyciskiem aktywacji, Zakres zaciskania, maks. : 1.5 mm², skrzynia
N. d’ordine
1277430000
Tipo
B2CF 3.50/32/180 SN OR BX
GTIN (EAN)
4050118067637
Ilość
30 szt.
parametry produktu
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
opakowanie
skrzynia

Wymiary i masa

Profondità
25,25 mm
Głębokość (cale)
0,994 inch
Posizione verticale
15,2 mm
Wysokość (cale)
0,598 inch
Larghezza
56 mm
Szerokość (cale)
2,205 inch
Masa netto
21,048 g

Zgodność produktu z wymogami środowiska naturalnego

Stato conformità RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Ślad węglowy produktu
  • Kołyska do bramy:
    0.456 kg CO2eq.

Parametry systemu

Серия изделия
OMNIMATE Signal - seria B2C/S2C 3.50 - 2-rzędowe
Вид соединения
Przyłącze pola
Метод проводного соединения
PUSH IN z przyciskiem aktywacji
Шаг в мм (P)
3,5 mm
Шаг в дюймах (P)
0,138 "
Направление вывода кабеля
180°
Количество полюсов
32
L1(mm)
52,5 mm
L1 в дюймах
2,067 "
Количество рядов
1
Количество полюсных рядов
2
Расчетное сечение
15 mm²
Защита от прикосновения согласно DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Защита от прикосновения согласно DIN VDE 0470
IP 20 w stanie wetkniętym
Stopień ochrony
IP20
po całkowitym zmontowaniu
Codable
Tak
Długość odizolowania
10 mm
końcówka wkrętaka
0,4 x 2,5
końcówka wkrętaka norma
DIN 5264
Cykle wpinania
25
Siła wtykania/biegun, maks.
3,5 N
Siła ciągnięcia / biegun, maks.
3,5 N

Dane materiałowe

Materiał izolacyjny
PA 66 GF 30
Barwny
pomarańczowy
kolor elementów uruchamiających
czarny
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
II
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Opór izolacji
≥ 108 Ω
Klasa palności wg UL 94
V-0
Materiał styków
stop miedzi
Powierzchnia styku
cynowana
Struktura warstwowa wtyku
2...5 µm Sn cynowane na gorąco
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-40 °C
Zakres temperatur montaż, max.
120 °C

Przewody pasujące do złącza

Zakres zaciskania, min.
0,14 mm²
Zakres zaciskania, maks.
1,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 30
Wire connection cross section AWG, max.
AWG 16
jednodrutowe, min. H05(07) V-U
0,14 mm²
jednodrutowe, maks. H05(07) V-U
1,5 mm²
cienkodrutowe, min. H05(07) V-K
0,14 mm²
cienkodrutowe, maks. H05(07) V-K
1,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,14 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
1 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,14 mm²
z końcówką kablową wg DIN 46 228/1, maks.
1,5 mm²
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,14 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9028240000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,25 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025780000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,34 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025790000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9028270000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9004050000
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9028290000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0542500000
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      1
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9028320000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0282800000
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0186500000
Tekst referencyjny
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
13,4 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
10 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
12 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
9 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
160 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
160 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2,5 kV
odporność na zwarcia
3 x 1s z 80 A

Dane znamionowe wg CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования C/CSA)
50 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
9,5 A
Номинальный ток (группа использования C/CSA)
9,5 A
Номинальный ток (группа использования D/CSA)
9,5 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Ссылка на утвержденные значения
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Институт (cURus)
CURUS
인증 번호(cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования C/UL 1059)
50 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
9,5 A
Номинальный ток (группа использования C/UL 1059)
9,5 A
Номинальный ток (группа использования D/UL 1059)
9,5 A
przekrój przyłącza przewodu AWG, min.
AWG 30
Vezeték keresztmetszet, AWG, max.
AWG 16
Ссылка на утвержденные значения
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

Упаковка
skrzynia
Длина VPE
350 mm
VPE с
138 mm
Высота VPE
31 mm

Testy typu

Испытание: Прочность маркировки
  • Standard:
    IEC 61984 rozdział 6.2 i 7.3.2 / 10.11 według wzorca zamieszczonego w IEC 60068-2-70 / 12.95
  • Test:
    znacznik początku, identyfikacja typu, raster, typ materiału, znacznik daty, znacznik zatwierdzenia UL, znacznik zatwierdzenia cULus
  • Ocena:
    dostępny
  • Test:
    wytrzymałość
  • Ocena:
    sprawdzony
Испытание: Незадействование (невзаимозаменяемость)
  • Standard:
    IEC 61984 section 6.3 and 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    180° turned without coding elements
  • Evaluation:
    átadva
  • Teszt:
    180°-kal elfordítva kódolóelemekkel
  • Kiértékelés:
    passato
  • Test:
    ispezione visiva
  • Valutazione:
    godkänd
Испытание: Зажимное поперечное сечение
  • Standard:
    IEC 60999-1 rozdziały 7 i 9.1 / 11.99, IEC 60947-1 rozdział 8.2.4.5.1 / 03.11
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,14 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,14 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony
Испытание на повреждение из-за случайного ослабления проводов
  • Standard:
    IEC 60999-1 rozdział 9.4 / 11.99
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.75
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.75
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,4 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U1.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K1.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony
Испытание на выдергивание
  • Standard:
    IEC 60999-1 rozdział 9.5 / 11.99
  • Wymaganie:
    ≥10 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.75
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.75
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥40 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U1.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K1.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Przy większych przekrojach przewodów, do końcówek tulejkowych zalecamy profil zaprasowania A prasek PZ 1,5 (nr zamówienia 9005990000) lub PZ 6/5 (nr zamówienia 9011460000).
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Maks. średnica zewnętrzna przewodnika 2,6 mm
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
