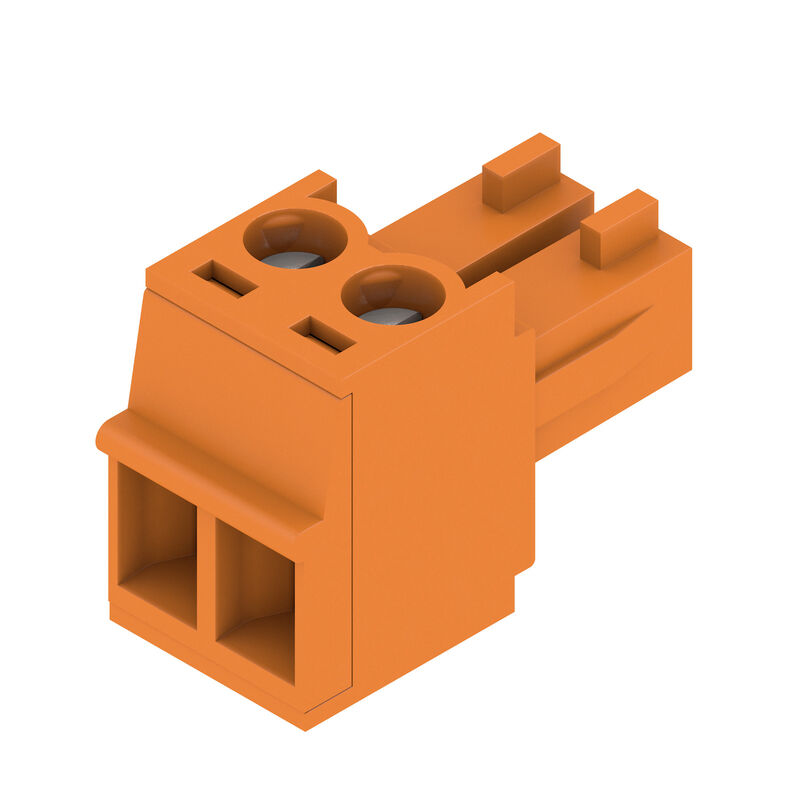

BCZ 3.81/02/180 SN OR BX
Illustration du produit

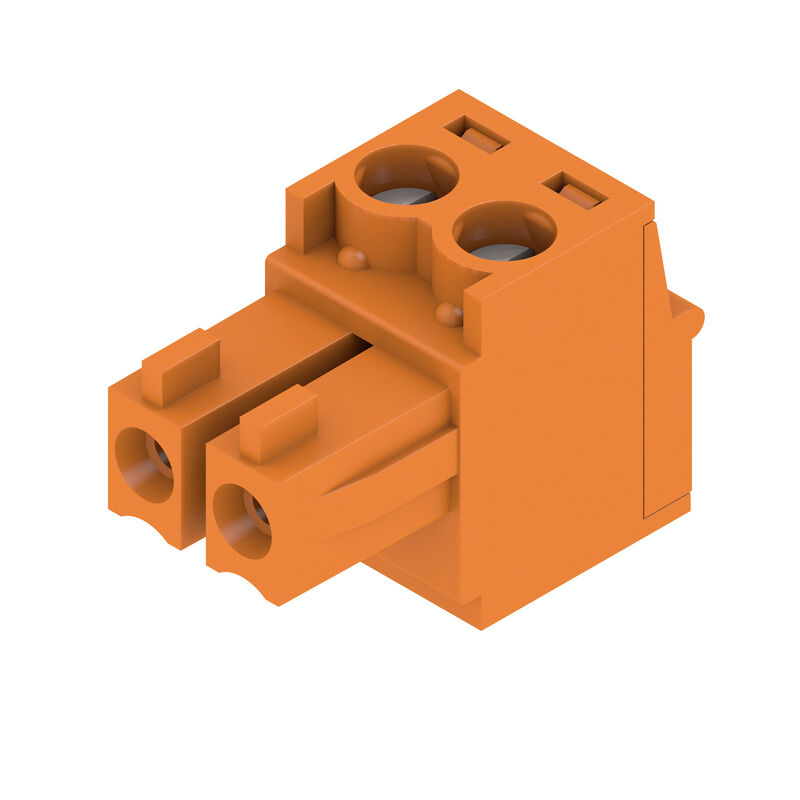

BCZ 3.81/02/180 SN OR BX
Illustration du produit
BCZ 3.81/02/180 SN OR BX
Dimensional drawing
BCZ 3.81/02/180 SN OR BX
Graph
BCZ 3.81/02/180 SN OR BX
Graph
BCZ 3.81/02/180 SN OR BX
Graph
Product benefits

BCZ 3.81/02/180 SN OR BX

Connecteur pour circuit imprimé, Connecteur femelle, 3.81 mm, Nombre de pôles: 2, 180°, Raccordement vissé, Plage de serrage, max. : 1.5 mm², Boîte

N.º de artículo 1940730000
Descargar hoja de datos Engineeringondersteuning Productdownloads
Karşı parçalar 8 İlgili ürünler 27
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Datos nominales según UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

Informations générales de commande

버전
Connecteur pour circuit imprimé, Connecteur femelle, 3.81 mm, Nombre de pôles: 2, 180°, Raccordement vissé, Plage de serrage, max. : 1.5 mm², Boîte
주문 번호
1940730000
유형
BCZ 3.81/02/180 SN OR BX
GTIN(EAN)
4032248656103
수량
50 Pieza
Valores característicos del producto
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Embalaje
Caja

Dimensions et poids

깊이
16,1 mm
깊이 (인치)
0,634 inch
높이
11,1 mm
Hauteur (pouces)
0,437 inch
너비
7,71 mm
Anchura (pulgadas)
0,304 inch
순중량
1,478 g

Conformité environnementale du produit

RoHS 준수 상태
Conforme avec exemption
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

Paramètres système

Rodzina produktów
OMNIMATE Signal - série BC/SC 3.81
Rodzaj przyłącza
Raccordement installation
Technique de raccordement de conducteurs
Raccordement vissé
Pas en mm (P)
3,81 mm
Pas en pouces (P)
0,15 "
Orientation de la sortie du conducteur
180°
Number of poles
2
L1 in mm
3,81 mm
L1 w calach
0,15 "
Nombre de séries
1
Nombre de pôles
1
Section nominale
1 mm²
DIN VDE 57 106에 따른 터치 안전 보호
protección de dedos
Protection au toucher selon DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Tipo de protección
IP20
Résistance de passage
≤5 mΩ
코딩 가능
Sí
탈피 길이
7 mm
Tornillo de apriete
M 2
Punta de destornillador
0,4 x 2,5
Punta de destornillador normativa
DIN 5264
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
7 N
Fuerza de extracción/polo, máx.
5 N
Par de apriete
  • Tipo de par:
    Conexión de conductor
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,2 Nm
      • máx.:
        0,25 Nm

Données des matériaux

절연재
PA 66 GF 30
컬러 코드
Orange
컬러 차트(유사)
RAL 2000
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 550
Grado inflamabilidad según UL 94
V-0
접점 재질
Aleación de Cu
접점 표면
estañado
플러그 접점의 레이어 구조
0.5...1.5 µm Cu / 2...5 µm Sn
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

Conducteurs indiqués pour raccordement

클램프 범위, 최소
0,08 mm²
클램프 범위, 최대
1,5 mm²
결선 단면규격 AWG, 최소
AWG 28
결선 단면규격 AWG, 최대
AWG 16
단선, 최소 H05(07) V-U
0,2 mm²
단선, 최대 H05(07) V-U
1,5 mm²
연선, 최소 H05(07) V-K
0,2 mm²
연선, 최대 H05(07) V-K
1,5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0,2 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
1,5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0,2 mm²
페럴 포함, DIN 46228 pt 1, 최대
1,5 mm²
EN 60999 a x b 규격, ø
2,4 mm x 1,5 mm
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0372600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0372700000
참조 텍스트
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17,5 A
정격 전류, 최대 극 수(Tu=20°C)
17,5 A
정격 전류, 극 수(Tu=40°C)
17 A
정격 전류, 최대 극 수(Tu=40°C)
15,2 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2,5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2,5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
2,5 kV
단시간 내전류 저항
3 x 1s mit 76 A

Données nominales selon CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1121690
Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
50 V
Courant nominal (groupe d'utilisation B / CSA)
8 A
Courant nominal (groupe d'utilisation C / CSA)
8 A
Section de raccordement de câble AWG, min.
AWG 28
Section de raccordement de câble AWG, max.
AWG 16
Référence aux valeurs approuvées
Specifications are maximum values, details - see approval certificate.

Datos nominales según UL 1059

Institute (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
10 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Section de raccordement de câble AWG, min.
AWG 28
와이어 단면적, AWG, 최대
AWG 16
Référence aux valeurs approuvées
Specifications are maximum values, details - see approval certificate.

Emballage

Emballage
Boîte
Longueur VPE
92 mm
Largeur VPE
61 mm
Hauteur VPE
28 mm

Contrôles de type

Test : durabilité des marquages
  • Norme:
    DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96
  • Test:
    marque d'origine, identification du type, tension nominale, section nominale, pas, type de matériau, marque d'agrément UL, marque d'agrément CSA
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
Test : mauvais engagement (non-interchangeabilité)
  • Estándar:
    DIN EN 61984, secciones 6.3 y 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • Prueba:
    giro de 180° sin elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    examen visual
  • Evaluación:
    superado
Test : section à fixer
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,08 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,08 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/19
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • Estándar:
    DIN EN 60999-1, sección 9.4 / 12.00
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,25 mm²
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/19
  • Evaluación:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
  • Evaluación:
    superado
  • Requerimiento:
    0,4 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Test de décrochage
  • Estándar:
    DIN EN 60999-1, sección 9.5 / 12.00
  • Requerimiento:
    ≥10 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,25 mm²
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
  • Evaluación:
    superado
  • Requerimiento:
    ≥40 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U1.5
    • Tipo de conductor y sección de conductor:
      H07V-K1.5
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado

Note importante

IPC 준수
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
참고 사항
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
