BHZ 5.00/03 BK/BK PRT 41/00

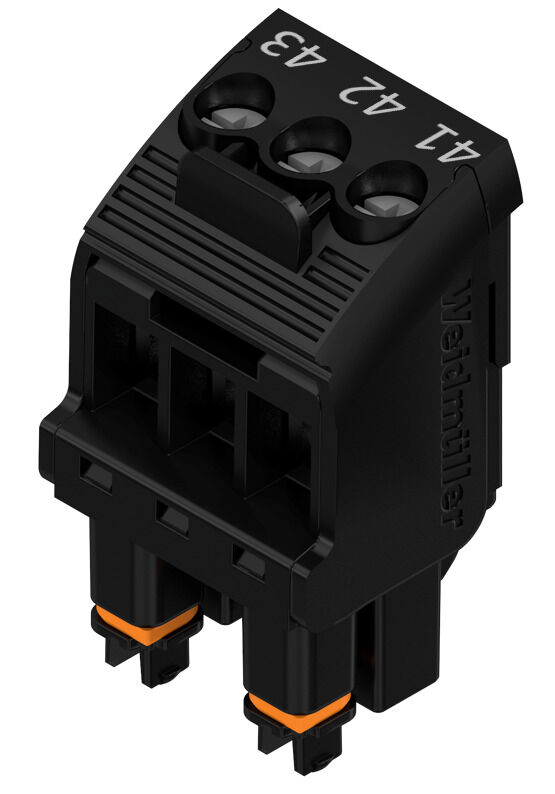

Изображение изделия
BHZ 5.00/03 BK/BK PRT 41/00
Преимущество изделия

BHZ 5.00/03 BK/BK PRT 41/00

Штекерный соединитель печатной платы, Гнездовой разъем, 5.00 mm, Количество полюсов: 3, 90°, Винтовое соединение, PRT 41 / 42 / 43; cod. 00, Ящик

№ продукта 2492680000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 1 Связанные продукты 8
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 재료 데이터 Dane ogólne Важное примечание Изображения продукции Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

버전
Штекерный соединитель печатной платы, Гнездовой разъем, 5.00 mm, Количество полюсов: 3, 90°, Винтовое соединение, PRT 41 / 42 / 43; cod. 00, Ящик
주문 번호
2492680000
유형
BHZ 5.00/03 BK/BK PRT 41/00
GTIN(EAN)
4050118502169
수량
108 Штука
Продуктное отношение
IEC: 400 V / 10 A / 0.2 - 2.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 12
Упаковка
Ящик

Размеры и массы

깊이
30.6 mm
Глубина (дюймов)
1.205 inch
높이
29 mm
Высота (в дюймах)
1.142 inch
너비
14.6 mm
Ширина (в дюймах)
0.575 inch
길이
14.6 mm
길이 (인치)
0.575 inch
순중량
5.5 g

Экологическое соответствие изделия

RoHS 준수 상태
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

제품군
OMNIMATE Housing — серия CH20M
결선 유형
Полевое соединение
와이어 결선 방식
Винтовое соединение
피치(mm)(P)
5 mm
피치(인치)(P)
0.197 "
도체 아웃렛 방향
90°
극 수
3
핀 시리즈 수량
1
정격 단면적
2.5 mm²
DIN VDE 57 106에 따른 터치 안전 보호
защита от доступа тыльной стороной руки
DIN VDE 0470에 따른 터치 안전 보호
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20 в установленном состоянии
코딩 가능
Да
탈피 길이
8 mm
Момент затяжки, мин.
0.4 Nm
Момент затяжки, макс.
0.6 Nm
Зажимной винт
M 2,5
Лезвие отвертки
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264
Циклы коммутации
25

Данные о материалах

절연재
PA 66 GF 30
컬러 코드
черный
작동 요소의 색상
черный
컬러 차트(유사)
RAL 9011
절연재 그룹
I
CTI(Comparative Tracking Index, 비교 추적 지수)
600 ≤ CTI
Класс пожаростойкости UL 94
V-0
접점 재질
CuSn
접점 표면
луженые
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-25 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Провода, подходящие для подключения

클램프 범위, 최소
0.13 mm²
클램프 범위, 최대
3.31 mm²
결선 단면규격 AWG, 최소
AWG 26
결선 단면규격 AWG, 최대
AWG 14
단선, 최소 H05(07) V-U
0.2 mm²
단선, 최대 H05(07) V-U
2.5 mm²
꼬임, 최소 H07V-R
0.2 mm²
stranded, 최대 H07V-R
2 mm²
연선, 최소 H05(07) V-K
0.2 mm²
연선, 최대 H05(07) V-K
2.5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0.25 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
2.5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.25 mm²
페럴 포함, DIN 46228 pt 1, 최대
2.5 mm²
EN 60999 a x b 규격, ø
2,8 мм x 2,4 мм; 3,0 мм
Текст ссылки
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
10 A
정격 전류, 극 수(Tu=40°C)
9 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
연면거리, 분
3.2 mm
최소간격, 분
3 mm

Номинальные характеристики по CSA

정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 C / CSA)
50 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
10 A
정격 전류(사용 그룹 C / CSA)
10 A
정격 전류(사용 그룹 D / CSA)
10 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 12

Номинальные характеристики по UL 1059

정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 C / UL 1059)
50 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
10 A
정격 전류(사용 그룹 C / UL 1059)
10 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 12

재료 데이터

CTI(Comparative Tracking Index, 비교 추적 지수)
600 ≤ CTI
UL 94 가연성 등급
V-0
절연재
PA 66 GF 30
절연재 그룹
I

Dane ogólne

보호 등급
IP20 efter installation
컬러 차트(유사)
RAL 9011
컬러 코드
черный

Важное примечание

IPC 준수
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

Изображения продукции

그림 제목 04
Изображение изделия
Подпись к рисунку - 05
Подобно иллюстрации
Пример использования
Подпись к рисунку - 06
Кривая ухудшения параметров
Подпись к рисунку - 07
Кривая ухудшения параметров

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
