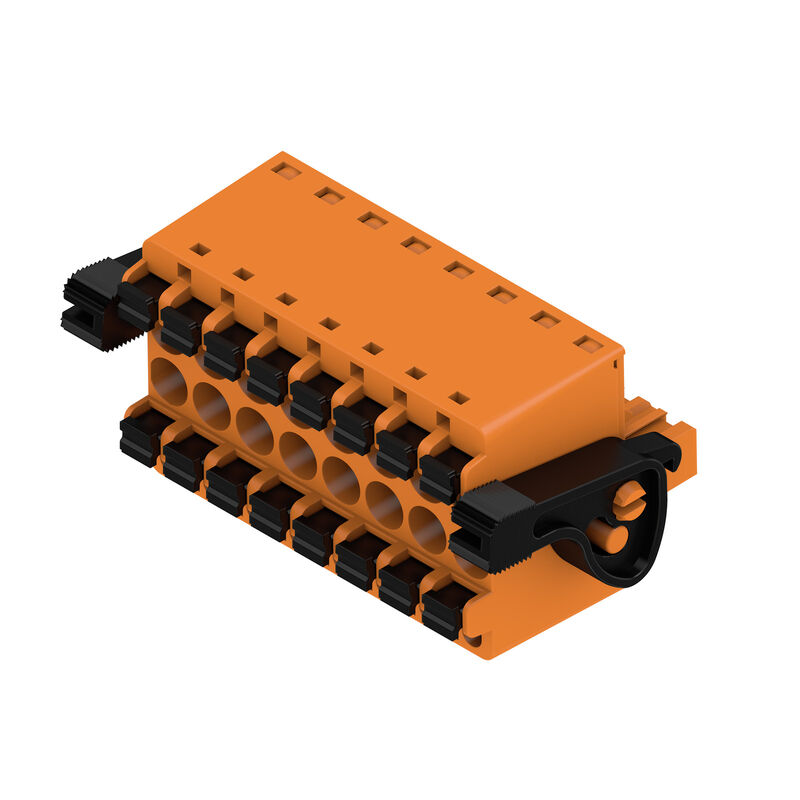

製品イメージ
BLDF 5.08/08/180LR SN OR BX

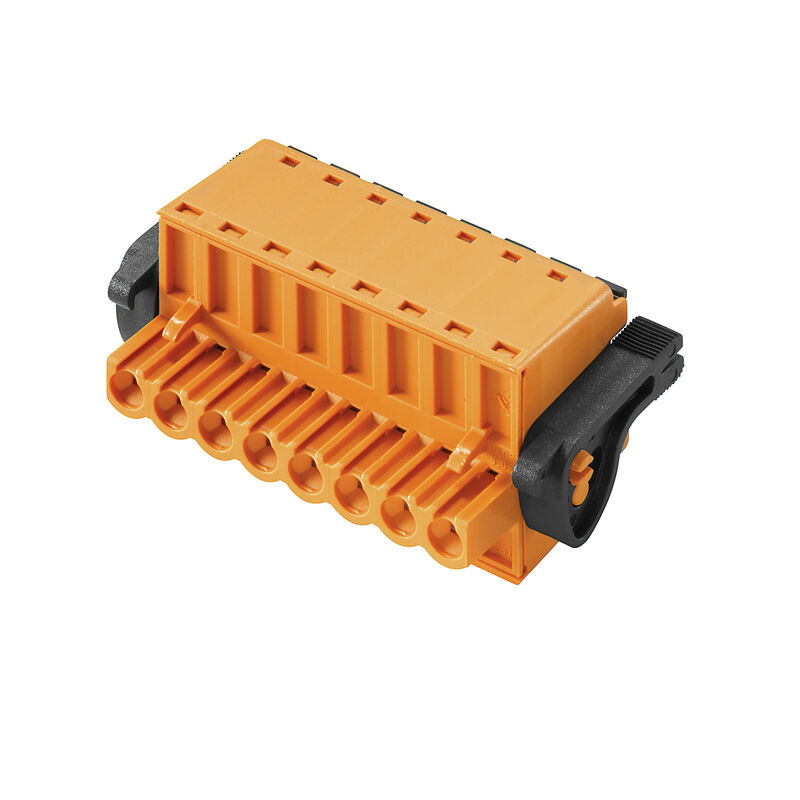

製品イメージ
BLDF 5.08/08/180LR SN OR BX
寸法図
BLDF 5.08/08/180LR SN OR BX
グラフ
BLDF 5.08/08/180LR SN OR BX
グラフ
BLDF 5.08/08/180LR SN OR BX
製品の利点
妥協のない機能
高い振動耐性
BLDF 5.08/08/180LR SN OR BX
製品の利点
堅固なPUSH IN接続
安全性および耐久性
BLDF 5.08/08/180LR SN OR BX
製品の利点
コスト効率に優れた配線
迅速かつ直感的な操作
BLDF 5.08/08/180LR SN OR BX
製品の利点
広いクランプ範囲
ツール不要の配線接続
BLDF 5.08/08/180LR SN OR BX
製品の利点
自己保持型
プラグインで即時に
BLDF 5.08/08/180LR SN OR BX
製品の利点
緩やかなロック解除
低機械ストレス

BLDF 5.08/08/180LR SN OR BX

プリント基板用プラグインコネクタ, メス型プラグ, 5.08 mm, 極数: 8, 180°, アクチュエータ付プッシュイン, クランプ範囲、最大 : 3.31 mm², 箱

商品番号 1065190000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 4 対照製品 22 関連製品 14
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システムパラメータ 材料データ 接続に適した導体 IEC規格に準拠した公称データ CSAにに準拠した公称データ UL 1059に準拠した公称データ 梱包 DIN IECに準拠した渡り配線コネクタ公称データ 重要なメモ 分類

承認

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

一般注文データ

Ausfuehrung
プリント基板用プラグインコネクタ, メス型プラグ, 5.08 mm, 極数: 8, 180°, アクチュエータ付プッシュイン, クランプ範囲、最大 : 3.31 mm², 箱
Best.-Nr.
1065190000
Art
BLDF 5.08/08/180LR SN OR BX
GTIN (EAN)
4032248818129
Qty.
24 items
製品データ
IEC: 400 V / 20.8 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 12 - AWG 26
パッケージ
箱

寸法と重量

Depth
29.6 mm
奥行き（インチ）
1.165 inch
Höhe
24.7 mm
高さ（インチ）
0.972 inch
Breite
50.44 mm
幅（インチ）
1.986 inch
Peso neto
25.2 g

環境製品コンプライアンス

RoHS-Konformitätsstatus
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

システムパラメータ

製品ファミリー
OMNIMATE信号 – BL/SL 5.08シリーズ
接続方式
フィールド接続
Metoda připojení vodiče
アクチュエータ付プッシュイン
Rozteč v mm (P)
5.08 mm
Rozteč v palcích (P)
0.2 "
Směr výstupu vodiče
180°
極数
8
L1 (mm)
35.56 mm
L1 (インチ)
1.4 "
Počet řad
1
ピンモデルシリーズ数量
1
定格断面
2.5 mm²
Защита от прикосновения согласно DIN VDE 57 106
フィンガータッチセーフ
DIN VDE 0470に適合したタッチセーフ保護
IP20接続/IP10接続解除
保護度合い
IP20
体積抵抗
≤5 mΩ
コーディング可能
はい
Длина зачистки изоляции
10 mm
スクリュードライバー刃
0.6 x 3.5
スクリュードライバー刃の標準
DIN 5264
プラギング回数
25
差し込み力 / 極、最大.
9.5 N
引張強度/極、最大.
7.5 N

材料データ

절연재
PBT
컬러 코드
橙色
컬러 차트(유사)
RAL 2000
절연재 그룹
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
UL 94 可燃性等級
V-0
Contact material
銅合金
Surface du contact
錫メッキ
Layer structure of plug contact
4...8 µm Sn hot-dip tinned
保管温度、最小
-40 °C
保管温度、最大
70 °C
動作温度、最小
-50 °C
動作温度、最大
100 °C
温度範囲、設置、最小
-30 °C
温度範囲、設置、最大
100 °C

接続に適した導体

Sección de embornado, mín.
0.13 mm²
3.31 mm²
Sección de conexión del conductor AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 12
Одножильный, мин. H05(07) V-U
0.2 mm²
Solid, max. H05(07) V-U
2.5 mm²
souple, min. H05(07) V-K
0.2 mm²
souple, max. H05(07) V-K
2.5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0.25 mm²
avec embout isolé DIN 46 228/4, max.
2.5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2.5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2.8 mm x 2.0 mm
クランプ導体
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0.5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        12 mm
    • 推奨フェルール端子:
      9025870000
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      9004050000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0.75 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        12 mm
    • 推奨フェルール端子:
      9025860000
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      0542500000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      1 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        12 mm
    • 推奨フェルール端子:
      9019100000
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      0282800000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      1.5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      0186500000
    • 被覆剥き長さ:
      • 公称:
        12 mm
    • 推奨フェルール端子:
      0635100000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      2.5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      9004080000
    • 被覆剥き長さ:
      • 公称:
        13 mm
    • 推奨フェルール端子:
      9036220000
Texte de réference
プラスチック製カラーの外径はピッチ（P）より大きくできません
フェルールの長さは、製品と定格電圧に応じて選択されます。

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
20.8 A
정격 전류, 최대 극 수(Tu=20°C)
17.4 A
정격 전류, 극 수(Tu=40°C)
17.9 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
14.9 A
Courant nominal connexion transversale, nombre de pôles minimum (Ta = 20 °C)
28.1 A
Prąd znamionowy łącznika poprzecznego, maks. liczba biegunów (Ta=20°C)
23.3 A
정격 전류 점프바, 최소 극 수 (Ta= 40°C)
24.2 A
Перемычка для номинального тока, макс. количество выводов (Ta=40 °C)
19.9 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV
Tenue aux courants de faible durée
3 x 1sで120 A

CSAにに準拠した公称データ

試験制度（CSA）
CSA
証明書番号（CSA）
200039-1121690
定格電圧 (グループ B/CSA 使用)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
18.5 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
導体断面積、AGW、最小
AWG 12
Průřez vodiče AWG, max.
AWG 26
Odkaz na hodnoty pro schválení
仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

設定（cURus）
CURUS
証明書番号（cURus）
E60693
定格電圧 (グループ B / UL 1059 使用)
300 V
定格電圧 (グループ D / UL 1059 使用)
300 V
定格電流 (グループ B / UL 1059 使用)
18.5 A
定格電流 (グループ D / UL 1059 使用)
10 A
導体断面積、AGW、最小
AWG 12
導体断面積、AWG、最大
AWG 26
Odkaz na hodnoty pro schválení
仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

パッケージ
箱
VPE 長
352 mm
VPE幅
135 mm
Výška VPE
37 mm

DIN IECに準拠した渡り配線コネクタ公称データ

定格電流渡り配線、最大極数 (Ta=20°C)
23.3 A
定格電流渡り配線、最大極数 (Ta=40°C)
19.9 A
定格電流渡り配線、最小極数 (Ta=20°C)
28.1 A
定格電流渡り配線、最小極数 (Ta=40°C)
24.2 A

重要なメモ

IPC-Konformität
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
Hinweise
  • 要求に応じて追加のバリエーション
  • 要求に応じて金メッキの接触面
  • 定格断面積および最小値に関連する定格電流極数。
  • プラスチック製カラーのないワイヤエンドフェルールをDIN 46228/1に
  • プラスチック製カラー付きワイヤエンドフェルールをDIN 46228/4に
  • 図面上のP =　ピッチ
  • PZ 6/5圧着工具を備えたワイヤエンドフェルールの圧着形状「A」をお勧めします。
  • テストポイントは電位ピックアップポイントとしてのみ使用できます。
  • OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能
