BLF 3.50/12/180 SN BK BX

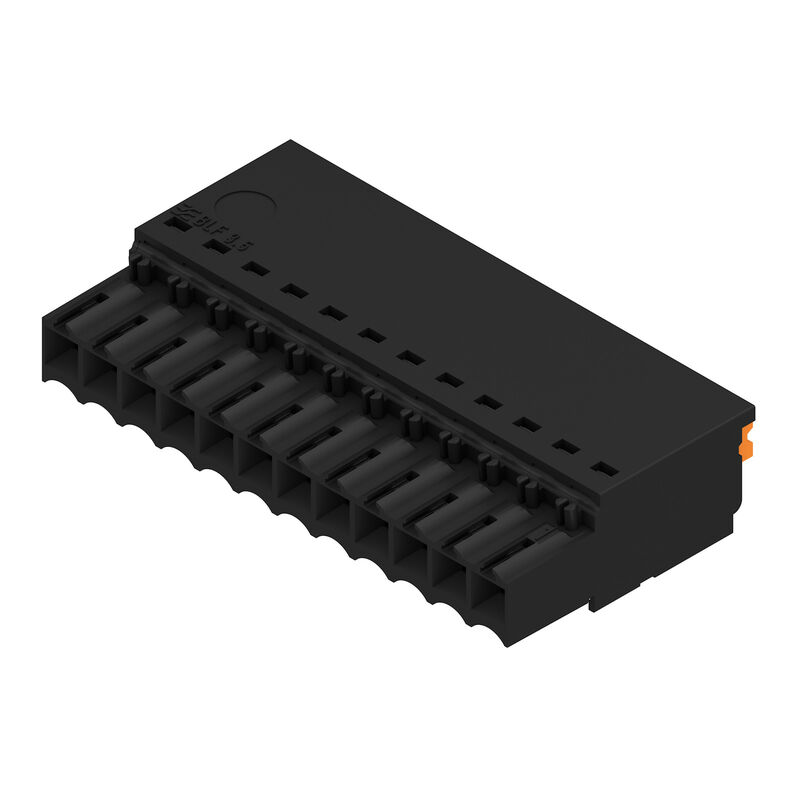

Produktillustration
BLF 3.50/12/180 SN BK BX

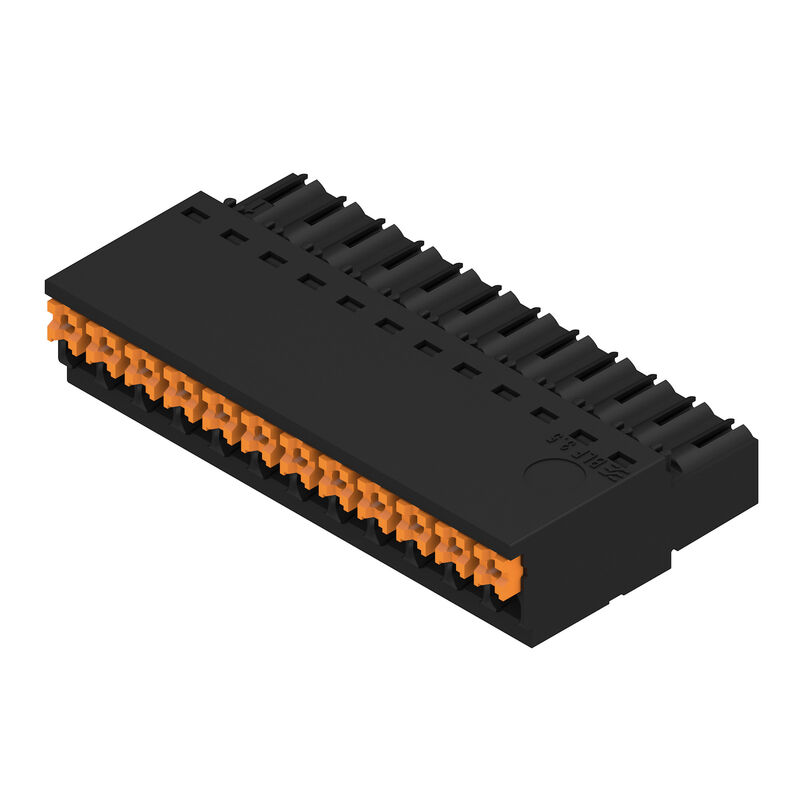

Produktillustration
BLF 3.50/12/180 SN BK BX
Dimensional drawing
BLF 3.50/12/180 SN BK BX
Deratingkurva
BLF 3.50/12/180 SN BK BX
Deratingkurva
BLF 3.50/12/180 SN BK BX
Produktfördel
Solid PUSH IN contact
Safe and durable

BLF 3.50/12/180 SN BK BX

Kretskortsstickanslutning, Hylsstickpropp, 3.50 mm, Antal poler: 12, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Box

Produkt-ID 2459380000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Motdelar 15 Använda produkter 37
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Hylsstickpropp, 3.50 mm, Antal poler: 12, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Box
Art.nr.
2459380000
Typ
BLF 3.50/12/180 SN BK BX
GTIN (EAN)
4050118474732
Förp.
42 items
Produktparametrar
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Förpackning
Box

Mått och vikter

Djup
22,7 mm
Byggdjup (tum)
0,894 inch
Höjd
9 mm
Bygghöjd (tum)
0,354 inch
Bredd
42 mm
Width (inches)
1,654 inch
Net weight
9,881 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Produktens koldioxidavtryck
  • Vagga till grind:
    0,311 kg CO2 eq.

Systemvärden

Produktfamilj
OMNIMATE Signal – serie BL/SL 3.50
Anslutningstyp
Fältanslutning
Ledaranslutningsteknik
PUSH IN med manöverknapp
Delning i mm (P)
3,5 mm
Delning i tum (P)
0,138 "
Ledarutgångsriktning
180°
Antal poler
12
L1 i mm
38,5 mm
L1 i tum
1,516 "
Antal rader
1
Polradstal
1
Märkarea
1,5 mm²
Beröringsskydd enligt DIN VDE 57
fingersäker
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
komplett monterad
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Avisoleringslängd
8 mm
Avisoleringslängd, tolerans
  • min.:
    0 mm
  • max.:
    1 mm
スクリュードライバー刃
0.4 x 2.5
Skruvmejselklinga Norm
DIN 5264-A
Stickcykler
25
Max. instickskraft/pol
6 N
Max. dragkraft/pol
6 N

Materialdata

절연재
PA GF
Szín
svart
Таблица цветов (аналогич.)
RAL 9011
Isoleringsmaterialgrupp
II
CTI (Comparative Tracking Index)
≥ 400
≤ 600
Brännbarhetsklass enligt UL 94
V-0
Contact material
Cu-legering
Kontaktyta
förtennad
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
120 °C
Temperature range, installation, min.
−30 °C
Temperaturområde Montage, max.
100 °C

Anslutningsbara ledare

Clamping range, min.
0,14 mm²
1,5 mm²
Ledardiameter, AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 16
entrådig, min. H05(07) V-U
0,14 mm²
entrådig, max. H05(07) V-U
1,5 mm²
fintrådig, min. H05(07) V-K
0,14 mm²
fintrådig, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,28 mm²
med ändhylsa med krage DIN 46 228/4, max.
1 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1 mm²
Passtift enligt EN 60999 a x b; ø
2,4 mm x 1,5 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fine-wired
    • nominal:
      0,25 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9025760000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,34 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9025770000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0690700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9021040000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0463000000
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17,5 A
Märkström, max. antal poler (Tu=20°C)
14,7 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
17,1 A
Märkström, max. antal poler (Tu=40°C)
13,1 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
320 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
2,5 kV
Short-time withstand current resistance
1 x 1s mit 120 A

Märkdata enligt CSA

Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp C / CSA)
50 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
10 A
Märkström (användargrupp D / CSA)
10 A
Ledardiameter AWG, min.
AWG 16
Ledardiameter AWG, max.
AWG 26

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp C / UL 1059)
50 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
10 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 16
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
350 mm
VPE-bredd
136 mm
VPE-höjd
30 mm

Typprovningar

Visuellt och dimensionellt test
  • Standard:
    IEC 60512-1-1:2002-02
  • Test:
    måttkontroll
  • Utvärdering:
    godkänd
  • Standard:
    IEC 60512-1-2:2002-02
  • Test:
    viktkontroll
  • Utvärdering:
    godkänd
  • Standard:
    IEC 61984:2001-10 avsnitt 6.2
  • Test:
    visuell undersökning
  • Utvärdering:
    godkänd
Test: Hållfasthet för märkningar
  • Standard:
    IEC 60068-2-70:1995-12 test Xb
  • Test:
    ursprungsmärkning, typmärkning, raster, typ av material, datum och tid, godkännande märkning UL, godkännande märkning CSA, hållbarhet
  • Utvärdering:
    tillgänglig
Test: Felaktig inkoppling (ingen utbytbarhet)
  • Standard:
    IEC 60512-13-5:2006-02
  • Test:
    avsiktlig anslutning
  • Utvärdering:
    godkänd
  • Test:
    180° vridning utan kodningselement
  • Utvärdering:
    godkänd
  • Test:
    180° vridning med kodningselement
  • Utvärdering:
    godkänd
  • Test:
    visuell undersökning
  • Utvärdering:
    godkänd
Test: Klämbar area
  • Standard:
    IEC 60999-1:1999-11 avsnitt 9.1, IEC 60947-1:2011-03 avsnitt 8.2.4.5.1
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,14 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,14 mm²
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    IEC 60999-1:1999-11 avsnitt 9.4 resp. avsnitt 8.10
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    0,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U1.5
    • Typ av ledare och för ledararea:
      H07V-K1.5
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
Frånslagstest
  • Standard:
    IEC 60999-1:1999-11 avsnitt 9.5
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥40 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U1.5
    • Typ av ledare och för ledararea:
      H07V-K1.5
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Mätuttaget kan endast användas som potentialmätpunkt.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
