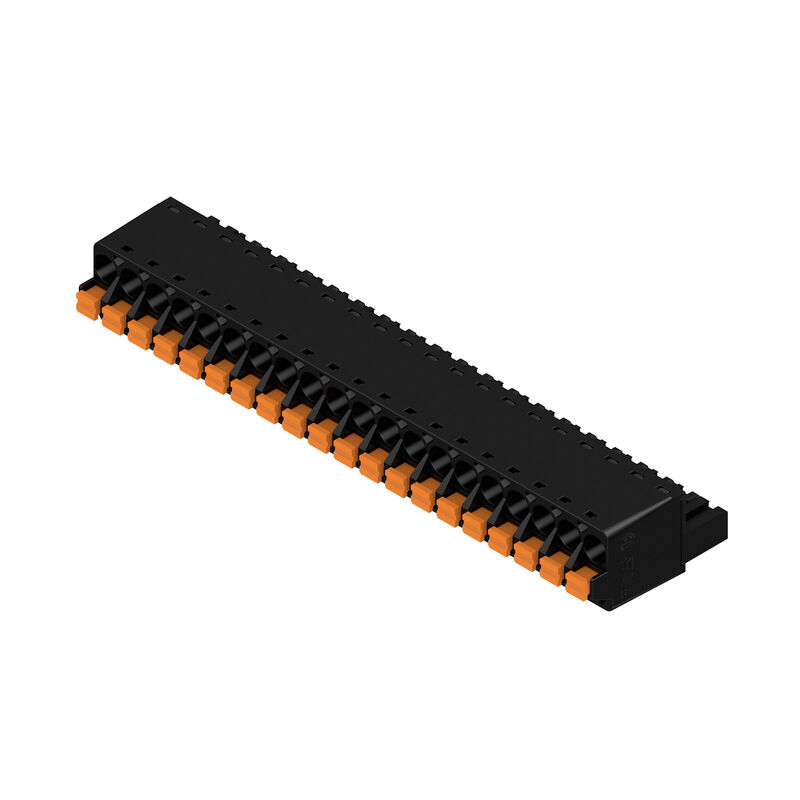

BLF 5.08HC/20/180 SN BK BX
Produktillustration
BLF 5.08HC/20/180 SN BK BX
Produktillustration
BLF 5.08HC/20/180 SN BK BX
Dimensional drawing
BLF 5.08HC/20/180 SN BK BX
Graph
BLF 5.08HC/20/180 SN BK BX
Graph
BLF 5.08HC/20/180 SN BK BX
Produktfördel
Uncompromising functionality
High vibration resistance
BLF 5.08HC/20/180 SN BK BX
Produktfördel
Solid PUSH IN contact
Safe and durable
BLF 5.08HC/20/180 SN BK BX
Produktfördel
Cost-effective wiring
Quick and intuitive operation
BLF 5.08HC/20/180 SN BK BX
Produktfördel
Wide clamping range
Tool-free wire connection

BLF 5.08HC/20/180 SN BK BX

Connettore per circuito stampato, Connettore femmina, 5.08 mm, Numero di poli: 20, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 3.31 mm², Box

Produkt-ID 1013630000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 6 Motdelar 9 Använda produkter 43
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Csatlakoztatható vezetékek Données nominales selon CEI CSA névleges adatok Dane znamionowe wg UL 1059 Csomagolás Controlli sulla tipologia Nota importante 분류

Tanúsítványok

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Általános rendelési adatok

Version
Connettore per circuito stampato, Connettore femmina, 5.08 mm, Numero di poli: 20, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 3.31 mm², Box
Référence
1013630000
Type
BLF 5.08HC/20/180 SN BK BX
GTIN (EAN)
4032248721764
Qté.
18 szt.
parametry produktu
IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
opakowanie
skrzynia

Méretek és tömegek

Profondeur
27,7 mm
Profondeur (pouces)
1,091 inch
Hauteur
14,2 mm
高さ（インチ）
0,559 inch
Largeur
101,6 mm
Width (inches)
4 inch
Poids net
36,423 g

Termékek környezetvédelmi megfelelősége

Statut de conformité RoHS
Megfelel, kivétel nélkül
REACH SVHC
0.1 wt% 이상의 SVHC 없음
Empreinte carbone du produit
  • Cradle to gate:
    2,59 kg CO2 eq.

System Parameters

Famille de produits
OMNIMATE Signal - sorozat BL/SL 5.08
Type de raccordement
Collegamento al campo
Technique de raccordement de conducteurs
액추에이터 탑재 PUSH IN
Pas en mm (P)
5,08 mm
Pas en pouces (P)
0,2 "
Orientation de la sortie du conducteur
180°
Nombre de pôles
20
L1 en mm
96,52 mm
L1 en pouce
3,8 "
Nombre de séries
1
Nombre de pôles
1
Section nominale
2,5 mm²
Protection au toucher selon DIN VDE 57 106
Safe from finger touch
Protection au toucher selon DIN VDE 0470
IP20 plugged/ IP10 unplugged
Skyddsklass
IP20
Résistance de passage
≤5 mΩ
Codable
Ja
Longueur de dénudage
10 mm
Skruvmejselklinga
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Stickcykler
25
Max. instickskraft/pol
7 N
Max. dragkraft/pol
5,5 N

Anyagjellemzők

Matériau isolant
PBT
Couleur
nero
Éléments d'actionnement de couleurs
주황색
Tableau des couleurs (similaire)
RAL 9011과 유사
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 200
Класс пожаростойкости UL 94
V-0
Matériau des contacts
Cu-alloy
Surface du contact
förtennad
Structure en couches du contact mâle
4...8 µm Sn varmförtent
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−30 °C
Temperaturområde Montage, max.
100 °C

Csatlakoztatható vezetékek

Plage de serrage, min.
0,13 mm²
Plage de serrage, max.
3,31 mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, AWG, max.
AWG 12
Rigide, min. H05(07) V-U
0,2 mm²
Rigide, max. H05(07) V-U
2,5 mm²
souple, min. H05(07) V-K
0,2 mm²
souple, max. H05(07) V-K
2,5 mm²
avec embout isolé DIN 46 228/4, min.
0,25 mm²
avec embout isolé DIN 46 228/4, max.
2,5 mm²
avec embout, DIN 46228 pt 1, min.
0,2 mm²
avec embout selon DIN 46 228/1, max.
2,5 mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2,8 mm x 2,0 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025870000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004050000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025860000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0542500000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9019100000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0282800000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0186500000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0635100000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004080000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      1333100000
Texte de réference
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Données nominales selon CEI

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
24 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
19 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
21 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
16,5 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV
Tenue aux courants de faible durée
3 x 1s mit 120 A

CSA névleges adatok

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1121690
Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Section de raccordement de câble AWG, max.
AWG 12
Référence aux valeurs approuvées
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Dane znamionowe wg UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
18,5 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Section de raccordement de câble AWG, max.
AWG 12
Référence aux valeurs approuvées
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Csomagolás

Emballage
Doboz
Longueur VPE
350 mm
Largeur VPE
136 mm
Hauteur VPE
38 mm

Controlli sulla tipologia

Test : durabilité des marquages
  • Standard:
    DIN EN 61984 sezione 7.3.2 / 09.02 prendendo lo schema da DIN EN 60068-2-70 / 07.96
  • Test:
    siglatura di origine, identificazione della tipologia, passo, tipo di materiale, orologio della data
  • Valutazione:
    disponibile
  • Test:
    robustezza
  • Valutazione:
    passato
Test : mauvais engagement (non-interchangeabilité)
  • Standard:
    DIN EN 61984 section 6.3 and 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Test:
    180° turned with coding elements
  • Evaluation:
    passed
  • Test:
    visual examination
  • Evaluation:
    passed
Test : section à fixer
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 04.08
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.2 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.2 mm²
    • Type of conductor and conductor cross-section:
      solid 2.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 2.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
    • Type of conductor and conductor cross-section:
      AWG 14/1
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • Standard:
    DIN EN 60999-1 rozdział 9.4 / 12.00
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,7 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U2.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K2.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,9 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/19
  • Ocena:
    sprawdzony
Test de décrochage
  • Standard:
    DIN EN 60999-1 rozdział 9.5 / 12.00
  • Wymaganie:
    ≥10 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥50 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U2.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K2.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥60 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/19
  • Ocena:
    sprawdzony

Nota importante

Conformité IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Remarques
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 케이블 사이즈가 큰 경우 PZ 6/5 압착공구를 사용하여 페럴을 "A" 형태로 압착할 것을 권장합니다.
  • 테스트 포인트는 전위 픽업 포인트로만 사용할 수 있습니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
