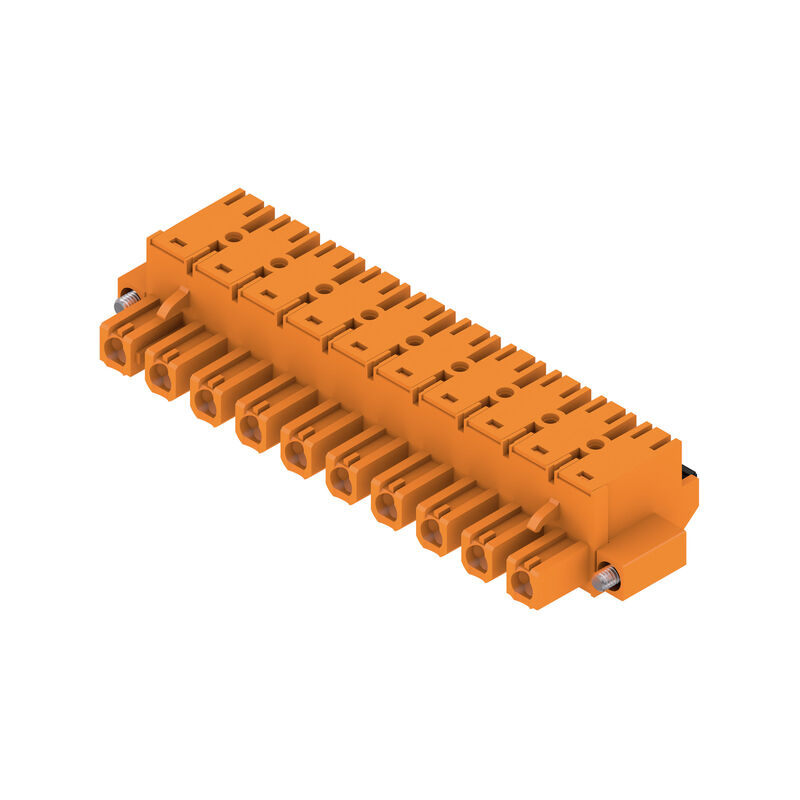

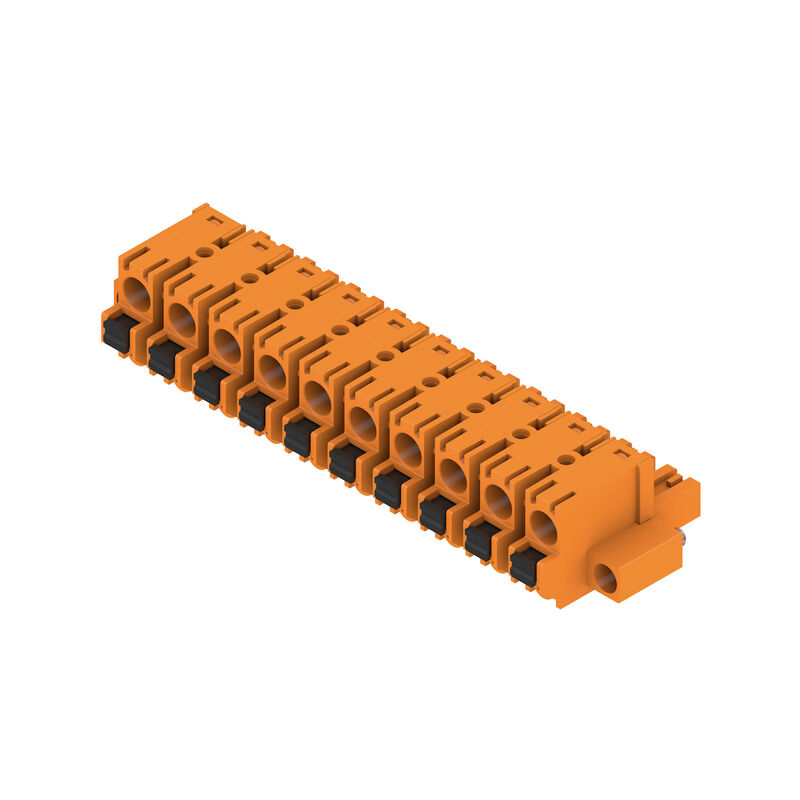

BLF 7.62HP/10/180F SN OR BX
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 7.62 mm, Pólusszám: 10, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz
Cikkszám
1230310000
Tulajdonságok
| Változat | NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 7.62 mm, Pólusszám: 10, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz |
| Rendelési szám | 1230310000 |
| Típus | BLF 7.62HP/10/180F SN OR BX |
| GTIN (EAN) | 4050118014211 |
| Qty. | 18 Darab |
| Termékadatok |
IEC: 1000 V / 29 A / 0.5 - 2.5 mm² UL: 600 V / 20 A / AWG 20 - AWG 12 |
| Csomagolás | Doboz |
| Mélység | 28,1 mm |
| Mélység (coll) | 1,106 inch |
| Magasság | 15,1 mm |
| Magasság (coll) | 0,594 inch |
| Szélesség | 85,18 mm |
| Szélesség (coll) | 3,354 inch |
| Nettó tömeg | 18 g |
| REACH SVHC | / |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| Termékcsalád | OMNIMATE Power - sorozat BL/SL 7.62HP |
| Csatlakozás típusa | Terepi csatlakozás |
| Vezetékcsatlakozás-technika | PUSH IN aktuátorral |
| Raszter mm-ben (P) | 7,62 mm |
| Raszter inch-ben (P) | 0,3 " |
| Vezeték kimeneti irány | 180° |
| Pólusszám | 10 |
| L1, mm | 68,58 mm |
| L1, inch | 2,7 " |
| Sorok száma | 1 |
| Érintkezősorok száma | 1 |
| Névleges keresztmetszet | 2,5 mm² |
| Érintésvédelem a DIN VDE 57 106 szerint | Ujjak számára biztonságos |
| Érintésvédelem a DIN VDE 0470 szerint | IP 20 |
| Védelmi osztály | IP20 |
| Kódolható | Igen |
| Csupaszolási hossz | 10 mm |
| Meghúzási nyomaték csavaros peremhez, min. | 0,15 Nm |
| Meghúzási nyomaték csavaros peremhez, max. | 0,25 Nm |
| Csavarhúzó éle | 0,6 x 3,5 |
| Dugaszolási ciklusok | 25 |
| Dugaszolási erő/pólus, max. | 8,5 N |
| Húzóerő / pólus, max. | 6 N |
| Szigetelőanyag | PBT |
| Szín | narancssárga |
| Színskála (hasonló) | RAL 2000 |
| Szigetelőanyag csoport | IIIa |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 200 |
| Szigetelés erőssége | ≥ 108 Ω |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ónozott |
| Dugaszolható csatlakozás rétegszerkezete | 4...8 µm Sn tűzi-mártó ónozással bevont |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 100 °C |
| Hőmérsékleti tartomány, telepítés, min. | -25 °C |
| Hőmérsékleti tartomány, telepítés, max. | 100 °C |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,08 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 20 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Tömör, min. H05(07) V-U | 0,5 mm² |
| Tömör, max. H05(07) V-U | 1,5 mm² |
| Flexibilis, min. H05(07) V-K | 0,5 mm² |
| Flexibilis, max. H05(07) V-K | 2,5 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min. | 0,5 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max. | 2,5 mm² |
| érvéghüvellyel, DIN 46228 1. pont, min. | 0,5 mm² |
| érvéghüvellyel, DIN 46228 pt 1, max. | 2,5 mm² |
| Illesztőcsap az EN 60999 szerint a x b; ø | 2,8 mm x 2,0 mm |
| Rögzíthető vezeték |
|
| Hivatkozási szöveg |
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani. |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 29 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 24 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 23,8 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 23 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 630 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 6 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 8 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 6 kV |
| Rövid idejű határáram ellenállás | 3 x 1s mit 180 A |
| Hézag, min. | 11,4 mm |
| Kúszóút, min. | 11,4 mm |
| Névleges feszültség (B felhasználási csoport / CSA) | 600 V |
| Névleges feszültség (C felhasználási csoport / CSA) | 600 V |
| Névleges feszültség (D felhasználási csoport / CSA) | 600 V |
| Névleges áram (B felhasználási csoport / CSA) | 20 A |
| Névleges áram (C felhasználási csoport / CSA) | 20 A |
| Névleges áram (D felhasználási csoport / CSA) | 5 A |
| Vezeték keresztmetszet, AWG, min. | AWG 20 |
| Vezeték keresztmetszet, AWG, max. | AWG 12 |
| Intézet (cURus) | CURUS |
| Tanúsítvány száma (cURus) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 600 V |
| Névleges feszültség (C felhasználási csoport / UL 1059) | 600 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 600 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 20 A |
| Névleges áram (C felhasználási csoport/ UL 1059) | 20 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 5 A |
| Vezeték keresztmetszet, AWG, min. | AWG 20 |
| Vezeték keresztmetszet, AWG, max. | AWG 12 |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Csomagolás | Doboz |
| VPE hosszúság | 353 mm |
| VPE szélesség | 147 mm |
| VPE magasság | 39 mm |
| Teszt: Jelölések tartóssága |
|
| Teszt: Helytelen illesztés (nem felcserélhetők) |
|
| Teszt: Rögzíthető keresztmetszet |
|
| Vezetékek sérülésének és véletlen meglazulásának vizsgálata |
|
| Kihúzási vizsgálat |
|
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
