BLZP 5.00HC/04/270 SN OR BX

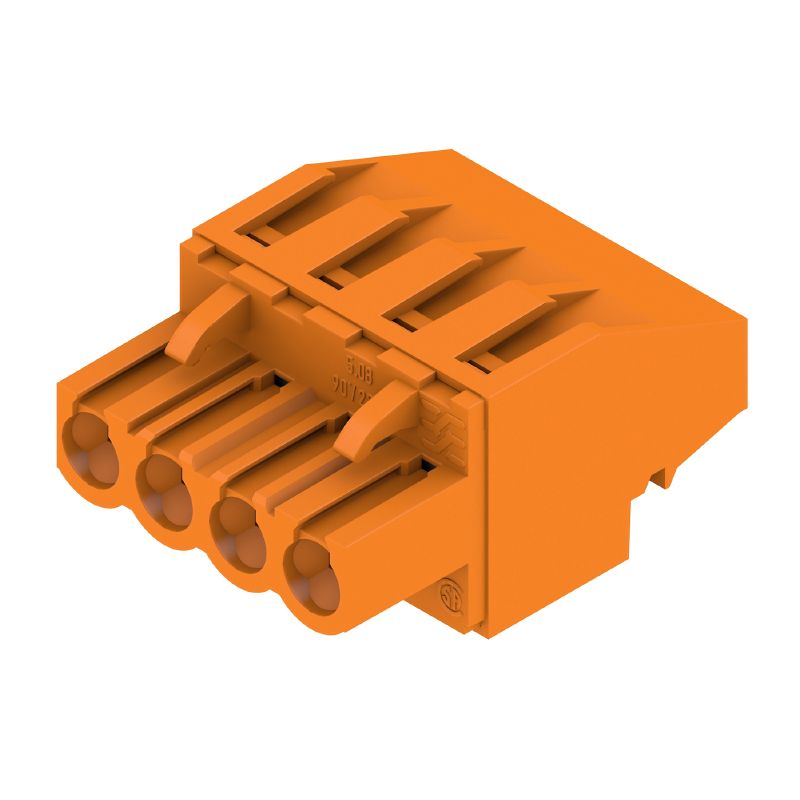

Product image
BLZP 5.00HC/04/270 SN OR BX
Product image
BLZP 5.00HC/04/270 SN OR BX
Dimensional drawing

BLZP 5.00HC/04/270 SN OR BX

PCB plug-in connector, female plug, 5.00 mm, Number of poles: 4, 270°, Clamping yoke connection, Clamping range, max. : 4 mm², Box

Produkt ID 1958850000
Download datablad Engineering-support Produktdownloads
Tilbehør 6 Modstykker 19 Anvendte produkter 12
Approvals General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Datos nominales conformes a IEC Rated data acc. to CSA Dati di dimensionamento sec. UL 1059 Packing Note importante Classifications

Approvals

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

General ordering data

Versión
PCB plug-in connector, female plug, 5.00 mm, Number of poles: 4, 270°, Clamping yoke connection, Clamping range, max. : 4 mm², Box
Código
1958850000
Tipo
BLZP 5.00HC/04/270 SN OR BX
GTIN (EAN)
4032248637683
Cantidad
90 Darab
Termékadatok
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Imballaggio
Box

Dimensions and weights

Profundidad
27.2 mm
Profundidad (pulgadas)
1.071 inch
Altura
14.1 mm
Hauteur (pouces)
0.555 inch
Anchura
20 mm
Szélesség (coll)
0.787 inch
Peso neto
5.143 g

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Huella de carbono del producto
  • Bölcsőtől a kapuig:
    0,191 kg CO2 eq.

System Parameters

Product family
OMNIMATE Signal - series BL/SL 5.00
Type of connection
Raccordement installation
Técnica de conexión de conductores
Csavaros csatlakozás
Paso en mm (P)
5 mm
Paso en pulgadas (P)
0.197 "
Dirección de salida de conductor
270°
Number of poles
4
L1 in mm
15 mm
L1 in inches
0.591 "
Número de series
1
Pin series quantity
1
Rated cross-section
4 mm²
Protección contra contacto según DIN VDE 57106
손가락 터치 안전
Touch-safe protection acc. to DIN VDE 0470
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
Volume resistance
≤5 mΩ
Can be coded
Yes
Longitud de desaislado
7 mm
śruba dociskowa
M 2,5
końcówka wkrętaka
0,6 x 3,5
PH 1
PZ 1
końcówka wkrętaka norma
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Cykle wpinania
25
Siła wtykania/biegun, maks.
10 N
Siła ciągnięcia / biegun, maks.
9 N
Moment dokręcający
  • Typ momentu obrotowego:
    Przyłącze przewodu
  • Informacja o użyciu:
    • Moment dokręcający:
      • min.:
        0.4 Nm
      • maks.:
        0.5 Nm

Material data

Materiales aislantes
PBT
Color
Orange
Carta de colores (similar)
RAL 2000
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 200
Resistencia del aislamiento
≥ 108 Ω
Classe d'infiammabilità UL 94
V-0
Material de contacto
구리 합금
Superficie de contacto
tinned
Estructura de capas del contacto del conector
4...8 µm Sn hot-dip tinned
Temperatura magazynowania, min.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
100 °C

Conductors suitable for connection

Sección de embornado, mín.
0.13 mm²
Sección de embornado, máx.
4 mm²
Sección de conexión del conductor AWG, min.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 12
Rígido, mín. H05(07) V-U
0.2 mm²
Rígido, máx. H05(07) V-U
4 mm²
Flexible, mín. H05(07) V-K
0.2 mm²
Flexible, máx. H05(07) V-K
4 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0.2 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
2.5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0.2 mm²
con terminal tubular según DIN 46 228/1, máx.
4 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø
2.8 mm x 2.4 mm
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0.5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0372600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1.5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        7 mm
    • Recommended wire-end ferrule:
      0372700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2.5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        7 mm
    • Recommended wire-end ferrule:
      0373000000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0.75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282700000
Texto de referencia
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
23 A
Corriente nominal, número de polos máx. (Tu=20 °C)
18 A
Corriente nominal, número de polos mín. (Tu=40 °C)
21 A
Corriente nominal, número de polos máx. (Tu=40 °C)
16 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Resistencia a corrientes de corta duración
3 x 1s, 120 A

Rated data acc. to CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
50 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
20 A
Intensidad nominal (Use Group D / CSA)
20 A
Sección de conexión del conductor AWG, mín.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 12
Referencia para valores de homologación
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Dati di dimensionamento sec. UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Referencia para valores de homologación
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Packing

Packaging
Box
VPE length
348 mm
VPE width
134 mm
VPE height
30 mm

Note importante

Conformidad con IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Notas

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
