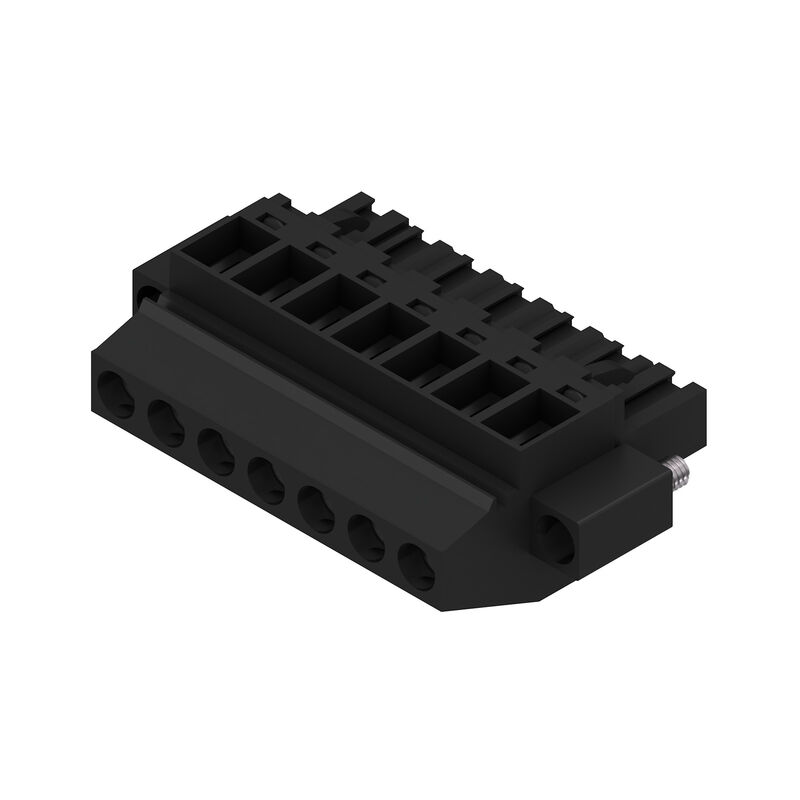

BLZP 5.08HC/07/90F SN BK BX
Imagen de producto

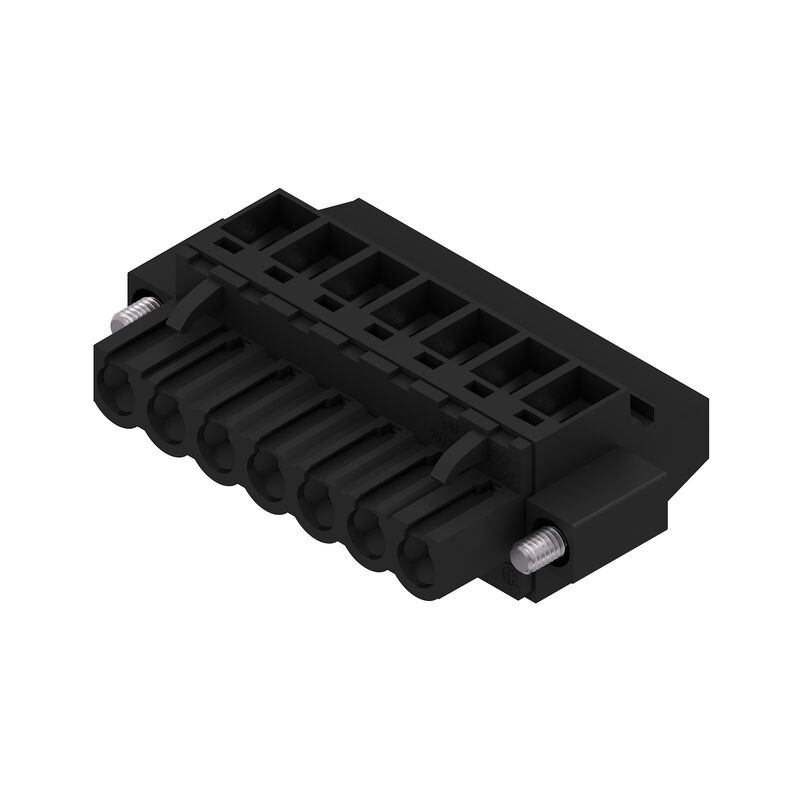

BLZP 5.08HC/07/90F SN BK BX
Imagen de producto
BLZP 5.08HC/07/90F SN BK BX
Dimensional drawing

BLZP 5.08HC/07/90F SN BK BX

Connettore per circuito stampato, Connettore femmina, 5.08 mm, Numero di poli: 7, 90°, Collegamento a vite, Campo di sezioni, max. : 4 mm², Box

N.º de artículo 1950090000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 6 es accesorio de 14 Contrapiezas 24 Productos relacionados 41
Approvals Dati generali per l’ordinazione Dimensions and weights Conformità ambientale del prodotto System Parameters Données des matériaux Conduttori adatti al collegamento Rated data acc. to IEC Rated data acc. to CSA Datos nominales según UL 1059 Packing Pruebas tipo Indicación importante Clasificaciones

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Dati generali per l’ordinazione

Wersja
Connettore per circuito stampato, Connettore femmina, 5.08 mm, Numero di poli: 7, 90°, Collegamento a vite, Campo di sezioni, max. : 4 mm², Box
Order No.
1950090000
유형
BLZP 5.08HC/07/90F SN BK BX
GTIN(EAN)
4032248628025
Množství
36 Pieza
Valores característicos del producto
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Embalaje
Caja

Dimensions and weights

Depth
27,1 mm
Depth (inches)
1,067 inch
Height
14,1 mm
Altura (pulgadas)
0,555 inch
Width
45,36 mm
Anchura (pulgadas)
1,786 inch
Net weight
15,778 g

Conformità ambientale del prodotto

RoHS Compliance Status
Conforme senza esenzione
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Huella de carbono del producto
  • Desde la cuna hasta la puerta:
    0,286 kg CO2 eq.

System Parameters

Familia del producto
OMNIMATE Signal - series BL/SL 5.08
Tipo de conexión
Conexión de campo
Técnica de conexión de conductores
Conexión brida-tornillo
Paso en mm (P)
5,08 mm
Paso en pulgadas (P)
0,2 "
Dirección de salida de conductor
90°
Número de polos
7
L1 en mm
30,48 mm
L1 en pulgadas
1,2 "
Número de series
1
Número de filas de polos
1
Sección nominal
4 mm²
Touch-safe protection acc. to DIN VDE 57 106
protección de dedos
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Tipo de protección
IP20
Resistencia de paso
≤5 mΩ
Codificable
Sí
Stripping length
7 mm
Tornillo de apriete
M 2,5
Punta de destornillador
0,6 x 3,5
PH 1
PZ 1
Punta de destornillador normativa
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
10 N
Fuerza de extracción/polo, máx.
9 N
Par de apriete
  • Tipo de par:
    Conexión de conductor
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,4 Nm
      • máx.:
        0,5 Nm
  • Tipo de par:
    Sujeción lateral
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,2 Nm
      • máx.:
        0,25 Nm

Données des matériaux

Insulating material
PBT
Цветовой код
negro
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 200
Grado inflamabilidad según UL 94
V-0
Material de contacto
Aleación de Cu
Superficie de contacto
estañado
Estructura de capas del contacto del conector
4...8 µm Sn estañado en caliente
Storage temperature, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
100 °C

Conduttori adatti al collegamento

Sección de embornado, mín.
0,13 mm²
Диапазон зажима, макс.
4 mm²
Sección de conexión del conductor AWG, min.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 12
Rígido, mín. H05(07) V-U
0,2 mm²
Rígido, máx. H05(07) V-U
4 mm²
Flexible, mín. H05(07) V-K
0,2 mm²
Flexible, máx. H05(07) V-K
4 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,2 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
2,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,2 mm²
con terminal tubular según DIN 46 228/1, máx.
4 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 mm x 2,4 mm
Conductor embornable
  • Sección de conexión del conductor:
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282600000
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409500000
  • Sección de conexión del conductor:
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0372600000
  • Sección de conexión del conductor:
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0372700000
  • Sección de conexión del conductor:
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0373000000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9019160000
Texto de referencia
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
23 A
Corriente nominal, número de polos máx. (Tu=20 °C)
18 A
Corriente nominal, número de polos mín. (Tu=40 °C)
21 A
Corriente nominal, número de polos máx. (Tu=40 °C)
16 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Resistencia a corrientes de corta duración
3 x 1s mit 120 A

Rated data acc. to CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use Group C / CSA)
50 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
20 A
Intensidad nominal (Use Group D / CSA)
20 A
Sección de conexión del conductor AWG, mín.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 12
Odkaz na hodnoty pro schválení
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
20 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Reference to approval values
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Packing

Embalaje
Box
Longitud de VPE
350 mm
Anchura VPE
133 mm
Altura de VPE
25 mm

Pruebas tipo

Prueba: durabilidad de los marcajes
  • Estándar:
    DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96
  • Prueba:
    marca de origen, tensión nominal, sección nominal, tipo de material
  • Evaluación:
    disponible
  • Prueba:
    durabilidad
  • Evaluación:
    superado
Prueba: error de acoplamiento (no intercambiable)
  • Estándar:
    DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06
  • Prueba:
    giro de 180° con elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    examen visual
  • Evaluación:
    superado
Prueba: sección ajustable
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,2 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,2 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 2,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 2,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado
Prueba de daños y liberación accidental de conductores
  • Estándar:
    DIN EN 60999-1, sección 9.4 / 12.00
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,5 mm²
  • Evaluación:
    superado
  • Requerimiento:
    0,9 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 12/1
    • Tipo de conductor y sección de conductor:
      AWG 12/19
  • Evaluación:
    superado
Prueba de extracción
  • Estándar:
    DIN EN 60999-1, sección 9.5 / 12.00
  • Requerimiento:
    ≥10 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
  • Evaluación:
    superado
  • Requerimiento:
    ≥60 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U4.0
    • Tipo de conductor y sección de conductor:
      H07V-K4.0
    • Tipo de conductor y sección de conductor:
      AWG 12/1
    • Tipo de conductor y sección de conductor:
      AWG 12/19
  • Evaluación:
    superado

Indicación importante

IPC conformity
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notes
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
