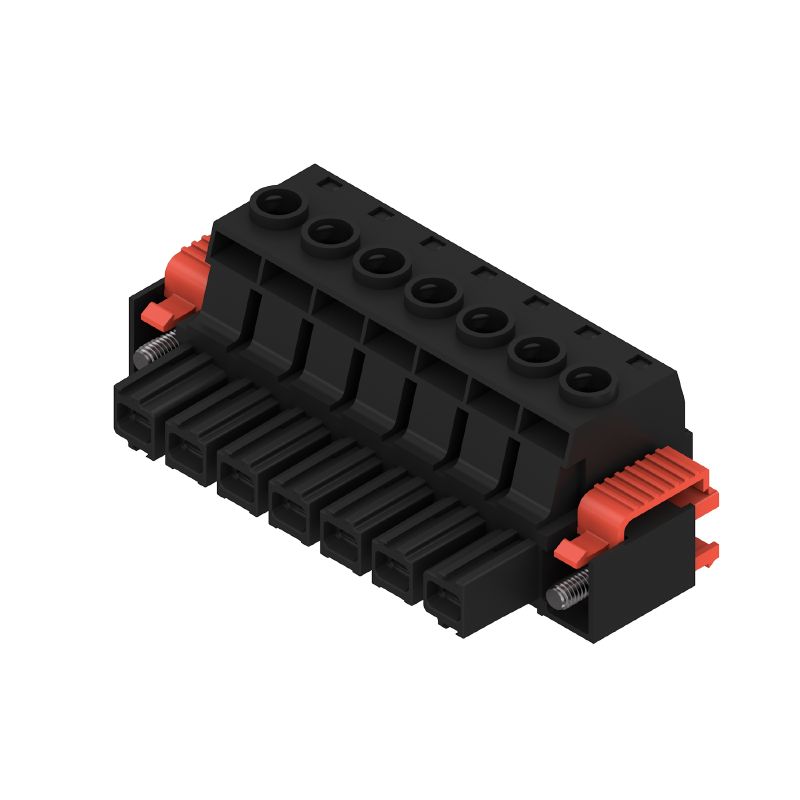

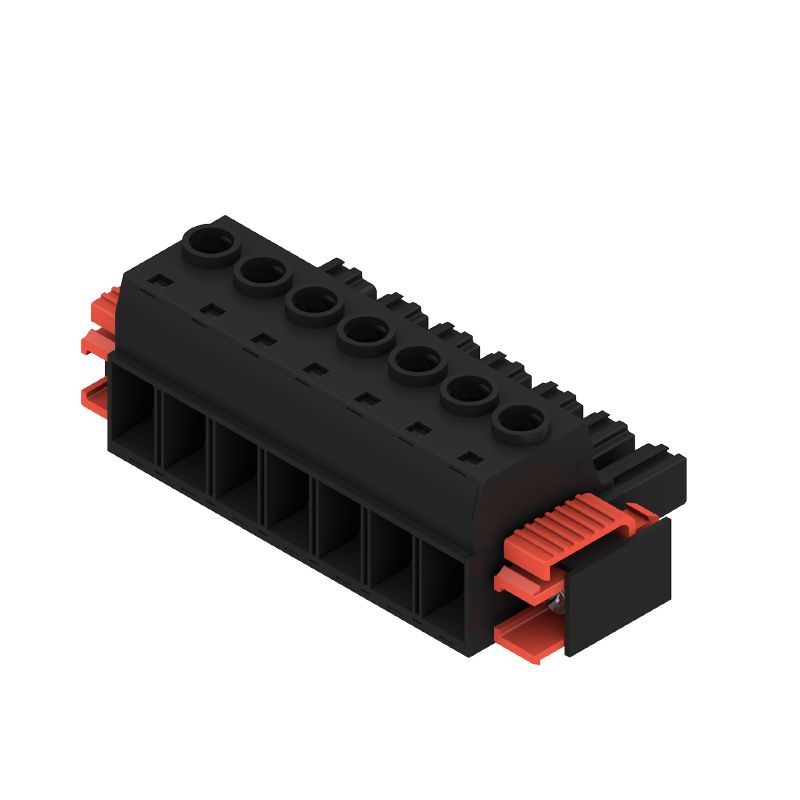

BUZ 10.16HP/07/180SF AG BK BX

PCB 플러그인 커넥터, 암형 플러그, 10.16 mm, 극 수: 7, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 16 mm², 박스

항목 번호 1924760000

속성

일반 주문 데이터

버전	PCB 플러그인 커넥터, 암형 플러그, 10.16 mm, 극 수: 7, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 16 mm², 박스
주문 번호	1924760000
유형	BUZ 10.16HP/07/180SF AG BK BX
GTIN(EAN)	4032248564910
수량	12 items
제품 데이터	IEC: 1000 V / 78.3 A / 0.2 - 16 mm² UL: 600 V / 60 A / AWG 22 - AWG 4
패키징	박스

치수 및 중량

순중량

89.45 g

환경 제품 규정 준수

RoHS 준수 상태	준수, 예외 미존재
REACH SVHC	No SVHC above 0.1 wt%

시스템 매개변수

제품군	OMNIMATE 파워 - 시리즈 BU/SU 10.16HP
결선 유형	필드 결선
와이어 결선 방식	클램프 요크 결선
피치(mm)(P)	10.16 mm
피치(인치)(P)	0.4 "
도체 아웃렛 방향	180°
극 수	7
L1(mm)	60.96 mm
L1(인치)	2.4 "
행 수	1
핀 시리즈 수량	1
정격 단면적	16 mm²
DIN VDE 57 106에 따른 터치 안전 보호	손가락 터치 안전
DIN VDE 0470에 따른 터치 안전 보호	IP 20
볼륨 저항	4.50 mΩ
코딩 가능	예
탈피 길이	12 mm
스크루 플랜지용 조임 토크, 최소	0.3 Nm
스크루 플랜지용 조임 토크, 최대	0.4 Nm
조임 토크, 최소	1.2 Nm
조임 토크, 최대	2 Nm
클램프 스크류	M 4
스크류드라이버 블레이드	1.0 x 5.5
스크류드라이버 블레이드 표준	DIN 5264 ISO 8764/2-PZ
플러그 주기	25
플러깅 힘/폴, 최대	15.5 N
당기는 힘 / 폴, 최대	14.5 N

자재 데이터

절연재	PA GF
컬러 코드	검정
컬러 차트(유사)	RAL 9011과 유사
절연재 그룹	I
CTI(Comparative Tracking Index, 비교 추적 지수)	≥ 600
UL 94 가연성 등급	V-0
접점 재질	구리 합금
접점 표면	은도금
플러그 접점의 레이어 구조	≥ 3 µm Ag
보관 온도, 최소	-40 °C
보관 온도, 최대	70 °C
작동 온도, 최소	-50 °C
작동 온도, 최대	130 °C
온도 범위, 설치, 최소	-25 °C
온도 범위, 설치, 최대	130 °C

결선에 적합한 컨덕터

클램프 범위, 최소	0.2 mm²
클램프 범위, 최대	16 mm²
결선 단면규격 AWG, 최소	AWG 22
결선 단면규격 AWG, 최대	AWG 4
단선, 최소 H05(07) V-U	0.2 mm²
단선, 최대 H05(07) V-U	16 mm²
꼬임, 최소 H07V-R	6 mm²
stranded, 최대 H07V-R	16 mm²
연선, 최소 H05(07) V-K	0.5 mm²
연선, 최대 H05(07) V-K	16 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소	0.25 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대	16 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소	0.25 mm²
페럴 포함, DIN 46228 pt 1, 최대	16 mm²
EN 60999 a x b 규격, ø	5.3mm (B6)
클램프형 도체	도체 결선 단면적: 유형: 미세 와이어 정격: 0.5 mm² 와이어 종단 페룰: 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 1076980000 도체 결선 단면적: 유형: 미세 와이어 정격: 1 mm² 와이어 종단 페룰: 탈피 길이: 정격: 15 mm 권장 와이어 종단 페룰: 9025930000 도체 결선 단면적: 유형: 미세 와이어 정격: 1.5 mm² 와이어 종단 페룰: 탈피 길이: 정격: 15 mm 권장 와이어 종단 페룰: 9019140000 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 9004060000 도체 결선 단면적: 유형: 미세 와이어 정격: 0.75 mm² 와이어 종단 페룰: 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 9025910000 도체 결선 단면적: 유형: 미세 와이어 정격: 2.5 mm² 와이어 종단 페룰: 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 9019170000 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 0186100000 도체 결선 단면적: 유형: 미세 와이어 정격: 4 mm² 와이어 종단 페룰: 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 0244100000 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 9019200000 도체 결선 단면적: 유형: 미세 와이어 정격: 6 mm² 와이어 종단 페룰: 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 0533500000 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 0191900000 도체 결선 단면적: 유형: 미세 와이어 정격: 10 mm² 와이어 종단 페룰: 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 0282900000 탈피 길이: 정격: 15 mm 권장 와이어 종단 페룰: 0534200000 도체 결선 단면적: 유형: 미세 와이어 정격: 16 mm² 와이어 종단 페룰: 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 0492500000 탈피 길이: 정격: 15 mm 권장 와이어 종단 페룰: 0565900000
참조 텍스트	페룰 길이는 제품과 정격 전압에 따라 선택합니다.

IEC 정격데이터

표준에 따라 시험완료	IEC 60664-1 IEC 61984
정격 전류, 극 수(Tu=20°C)	78.3 A
정격 전류, 최대 극 수(Tu=20°C)	67.9 A
정격 전류, 극 수(Tu=40°C)	70.6 A
정격 전류, 최대 극 수(Tu=40°C)	61.3 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2	1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2	1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3	1,000 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2	6 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2	8 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3	8 kV
단시간 내전류 저항	3 x 1s mit 1000 A
연면거리, 분	15.1 mm
최소간격, 분	15.1 mm

CSA에 따른 정격 데이터

협회(CSA)	CSA
인증 번호(CSA)	200039-1842490
정격 전압(사용 그룹 B / CSA)	600 V
정격 전압(사용 그룹 C / CSA)	600 V
정격 전압(사용 그룹 D / CSA)	600 V
정격 전류(사용 그룹 B / CSA)	60 A
정격 전류(사용 그룹 C / CSA)	60 A
정격 전류(사용 그룹 D / CSA)	5 A
와이어 단면적, AWG, 최소	AWG 22
와이어 단면적, AWG, 최대	AWG 4
승인값 참조	사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

협회(cURus)	CURUS
인증 번호(cURus)	E60693
정격 전압(사용 그룹 B / UL 1059)	600 V
정격 전압(사용 그룹 C / UL 1059)	600 V
정격 전압(사용 그룹 D / UL 1059)	600 V
정격 전류(사용 그룹 B / UL 1059)	60 A
정격 전류(사용 그룹 C / UL 1059)	60 A
정격 전류(사용 그룹 D / UL 1059)	5 A
와이어 단면적, AWG, 최소	AWG 22
와이어 단면적, AWG, 최대	AWG 4
승인값 참조	사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징	박스
VPE 길이	352 mm
VPE 폭	142 mm
VPE 높이	50 mm

유형 테스트

테스트: 표시 내구성	표준: DIN EN 61984 섹션 7.3.2 / 04.02 DIN EN 60068-2-70 / 07.96 패턴 사용 테스트: 원산지 표시, 유형 식별, 피치, 승인 마킹 cULus, 재질 유형, 내구성 평가: 사용 가능
테스트: 클램프 사용 가능한 단면	표준: DIN EN 60999-1 섹션 7 및 9.1 / 12.00, DIN EN 60947-1 섹션 8.2.4.5.1 / 12.99 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: 경질 0.5 mm² 컨덕터 유형 및 컨덕터 단면: 꼬임 0.5 mm² 컨덕터 유형 및 컨덕터 단면: 경질 16 mm² 컨덕터 유형 및 컨덕터 단면: 꼬임 16 mm² 컨덕터 유형 및 컨덕터 단면: AWG 22/1 컨덕터 유형 및 컨덕터 단면: AWG 22/19 컨덕터 유형 및 컨덕터 단면: AWG 6/1 컨덕터 유형 및 컨덕터 단면: AWG 6/19 평가: 통과
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트	표준: DIN EN 60999-1 섹션 9.4 / 12.00 요구 사항: 0.2 kg 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: 경질 0.2 mm² 평가: 통과 요구 사항: 0.3 kg 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: 꼬임 0.5 mm² 컨덕터 유형 및 컨덕터 단면: AWG 22/1 컨덕터 유형 및 컨덕터 단면: AWG 22/19 평가: 통과 요구 사항: 2.9 kg 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: 경질 16 mm² 컨덕터 유형 및 컨덕터 단면: 꼬임 16 mm² 컨덕터 유형 및 컨덕터 단면: AWG 6/7 평가: 통과
풀아웃 테스트	표준: DIN EN 60999-1 섹션 9.5 / 12.00 요구 사항: ≥10 N 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: 경질 0.2 mm² 평가: 통과 요구 사항: ≥15 N 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: AWG 22/1 컨덕터 유형 및 컨덕터 단면: AWG 22/19 평가: 통과 요구 사항: ≥20 N 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: H05V-K0.5 평가: 통과 요구 사항: ≥100 N 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: H07V-U16 컨덕터 유형 및 컨덕터 단면: H07V-K16 컨덕터 유형 및 컨덕터 단면: AWG 6/7 평가: 통과

중요 참고 사항

IPC 준수

적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.

참고 사항

요청 시 추가 variant

정격 단면적 기준 정격 전류 및 최소 폴 수.

DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰

DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰

도면의 P = 피치

정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.

For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.

IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.

평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관
