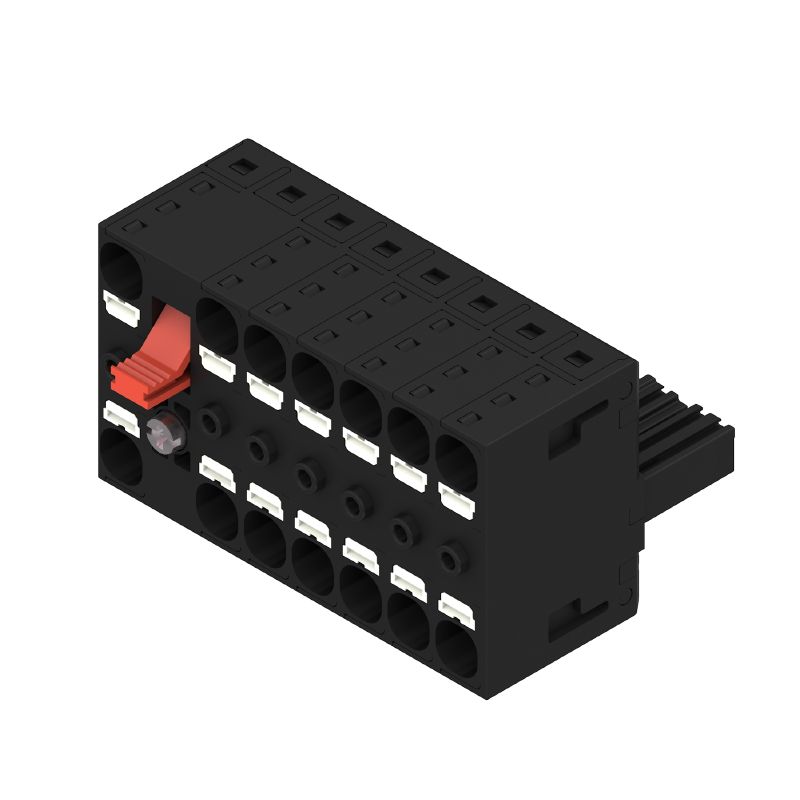

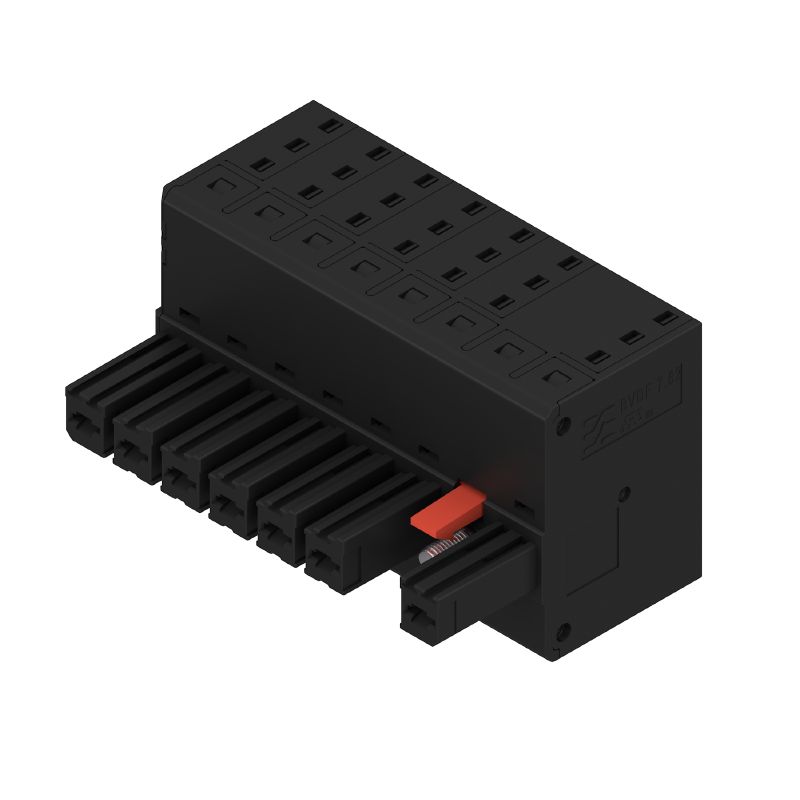

BVDF 7.62HP/07/180MSF2 SN BK BX
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 7.62 mm, Pólusszám: 7, 180°, PUSH IN aktuátorral, Húzórugós csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 10 mm², Doboz
Cikkszám
2720610000
Tulajdonságok
| Változat | NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 7.62 mm, Pólusszám: 7, 180°, PUSH IN aktuátorral, Húzórugós csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 10 mm², Doboz |
| Rendelési szám | 2720610000 |
| Típus | BVDF 7.62HP/07/180MSF2 SN BK BX |
| GTIN (EAN) | 4050118816044 |
| Qty. | 15 Darab |
| Termékadatok |
IEC: 600 V / 46 A / 0.5 - 10 mm² UL: 600 V / 35 A / AWG 24 - AWG 8 |
| Csomagolás | Doboz |
| Mélység | 47,7 mm |
| Mélység (coll) | 1,878 inch |
| Magasság | 35,05 mm |
| Magasság (coll) | 1,38 inch |
| Szélesség | 77,2 mm |
| Szélesség (coll) | 3,039 inch |
| Nettó tömeg | 77,757 g |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Termékcsalád | OMNIMATE Power - sorozat BV/SV 7.62HP |
| Csatlakozás típusa | Terepi csatlakozás |
| Vezetékcsatlakozás-technika |
PUSH IN aktuátorral
Húzórugós csatlakozás |
| Raszter mm-ben (P) | 7,62 mm |
| Raszter inch-ben (P) | 0,3 " |
| Vezeték kimeneti irány | 180° |
| Pólusszám | 7 |
| L1, mm | 45,72 mm |
| L1, inch | 1,8 " |
| Sorok száma | 2 |
| Érintkezősorok száma | 1 |
| Érintésvédelem a DIN VDE 57 106 szerint | Ujjak számára biztonságos |
| Érintésvédelem a DIN VDE 0470 szerint | IP 20 |
| Védelmi osztály | IP20 |
| Térfogati ellenállás | 4,50 mΩ |
| Kódolható | Igen |
| Csupaszolási hossz | 12 mm |
| Csupaszolási hossz tűrés |
|
| Meghúzási nyomaték csavaros peremhez, min. | 0,3 Nm |
| Meghúzási nyomaték csavaros peremhez, max. | 0,5 Nm |
| Csavarhúzó éle | 0,6 x 3,5 |
| Dugaszolási ciklusok | 25 |
| Dugaszolási erő/pólus, max. | 12 N |
| Húzóerő / pólus, max. | 12 N |
| Szigetelőanyag | PA GF |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | I |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 600 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ónozott |
| Forrasztott csatlakozás rétegszerkezete | 1...3 µm Ni / 4...10 µm Sn |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 120 °C |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 10 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 24 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 8 |
| Tömör, min. H05(07) V-U | 0,5 mm² |
| Tömör, max. H05(07) V-U | 10 mm² |
| Többeres, min. H07V-R | 1,5 mm² |
| Többeres, max. H07V-R | 6 mm² |
| Flexibilis, min. H05(07) V-K | 0,5 mm² |
| Flexibilis, max. H05(07) V-K | 10 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min. | 0,5 mm² |
| érvéghüvellyel, DIN 46228 1. pont, min. | 0,5 mm² |
| érvéghüvellyel, DIN 46228 pt 1, max. | 6 mm² |
| Rögzíthető vezeték |
|
| Hivatkozási szöveg |
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani. |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 46 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 41 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 38 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 37,5 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 600 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 600 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 600 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 4 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 6 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 6 kV |
| Rövid idejű határáram ellenállás | 3 x 1 s, 400 A esetén |
| Hézag, min. | 10,36 mm |
| Kúszóút, min. | 11,03 mm |
| Intézet (cURus) | CURUS |
| Tanúsítvány száma (cURus) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 600 V |
| Névleges feszültség (C felhasználási csoport / UL 1059) | 600 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 600 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 35 A |
| Névleges áram (C felhasználási csoport/ UL 1059) | 35 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 35 A |
| Vezeték keresztmetszet, AWG, min. | AWG 24 |
| Vezeték keresztmetszet, AWG, max. | AWG 8 |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Csomagolás | Doboz |
| VPE hosszúság | 338 mm |
| VPE szélesség | 130 mm |
| VPE magasság | 54 mm |
| Teszt: Jelölések tartóssága |
|
| Teszt: Rögzíthető keresztmetszet |
|
| Vezetékek sérülésének és véletlen meglazulásának vizsgálata |
|
| Kihúzási vizsgálat |
|
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
| Megjegyzések |
|
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212241) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2720610000) |
| Product Change Notification |
[20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161)
[20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9,1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Jóváhagyások |  |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
