BVF 7.62HP/04/180MF2 SN BK BX
BVF 7.62HP/04/180MF2 SN BK BX

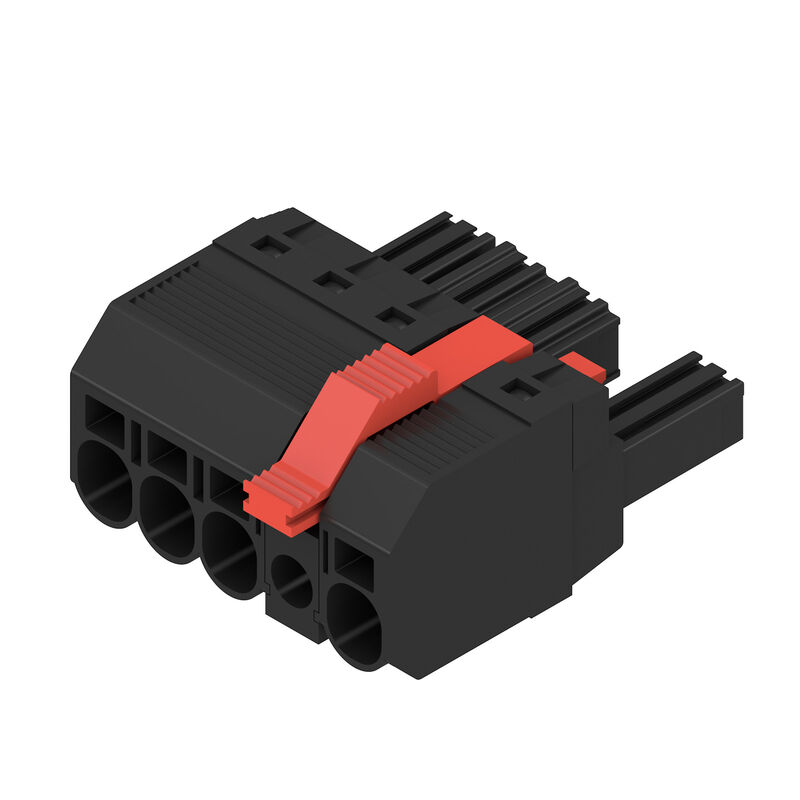

Illustration du produit
BVF 7.62HP/04/180MF2 SN BK BX

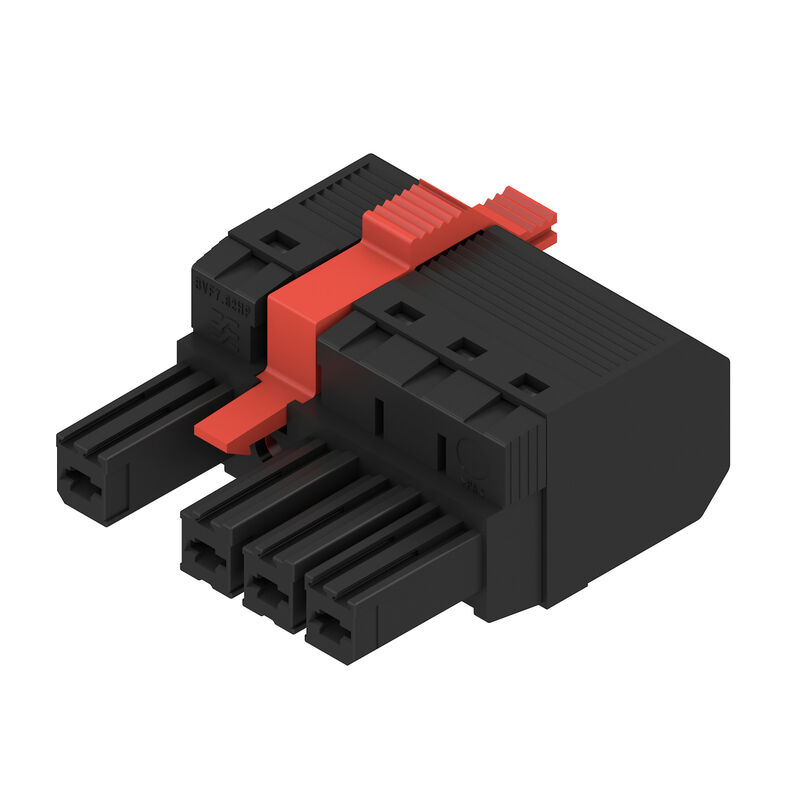

Illustration du produit
BVF 7.62HP/04/180MF2 SN BK BX
Dimensional drawing
Figure similaire
BVF 7.62HP/04/180MF2 SN BK BX
Connection diagram
BVF 7.62HP/04/180MF2 SN BK BX
Graph
BVF 7.62HP/04/180MF2 SN BK BX
Graph
BVF 7.62HP/04/180MF2 SN BK BX
Graph
Installation without tools
Outlet direction: 90° und 180°
BVF 7.62HP/04/180MF2 SN BK BX
Avantages produit
Installation without tools
Outlet direction: 90° und 180°

BVF 7.62HP/04/180MF2 SN BK BX

PCB plug-in connector, female plug, 7.62 mm, Number of poles: 4, 180°, PUSH IN without actuator, Tension-clamp connection, Clamping range, max. : 10 mm², Box

Référence produit 1430120000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 5 Pièces opposées 7 Autres produits de la même gamme 10
Dopuszczenia General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection IEC 정격데이터 Rated data acc. to CSA Données nominales selon UL 1059 Packing Contrôles de type Note importante Classifications

Dopuszczenia

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

General ordering data

Ausfuehrung
PCB plug-in connector, female plug, 7.62 mm, Number of poles: 4, 180°, PUSH IN without actuator, Tension-clamp connection, Clamping range, max. : 10 mm², Box
Best.-Nr.
1430120000
Art
BVF 7.62HP/04/180MF2 SN BK BX
GTIN (EAN)
4050118235043
CPZ
40 Pièce
Indices de produit
IEC: 1000 V / 57 A / 0.5 - 10 mm²
UL: 600 V / 39 A / AWG 24 - AWG 8
Emballage
Boîte

Dimensions and weights

Tiefe
47,7 mm
Profondità (pollici)
1,878 inch
Höhe
22,9 mm
Hauteur (pouces)
0,902 inch
Nettogewicht
22,578 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

System Parameters

Famille de produits
OMNIMATE Power - series BV/SV 7.62HP
Type de raccordement
Raccordement installation
Technique de raccordement de conducteurs
PUSH IN sans actionneur
Raccordement à ressort
Pas en mm (P)
7,62 mm
Raster in Zoll (P)
0,3 "
Leiterabgangsrichtung
180°
Nombre de pôles
4
L1 en mm
30,48 mm
L1 en pouce
1,2 "
Nombre de séries
1
Množství řady kolíků
1
Jmenovitý průřez
6 mm²
Touch-safe protection acc. to DIN VDE 57 106
protection doigt
Touch-safe protection acc. to DIN VDE 0470
IP 20
Degré de protection
IP20
Volume resistance
4,50 mΩ
Codable
Oui
Longueur de dénudage
12 mm
Lame de tournevis
0,6 x 3,5
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
17 N
Force d'extraction/pôle, max.
15 N

Material data

Isolierstoff
PA GF
Farbe
noir
Farbtabelle (ähnlich)
RAL 9011
Gruppo materiali isolanti
II
Comparative Tracking Index (CTI)
≥ 500
Classe d'inflammabilité selon UL 94
V-0
Kontaktmaterial
Alliage de cuivre
Superficie de contacto
étamé
Layer structure of plug contact
6...8 µm Sn brillant
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
125 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
125 °C

Conductors suitable for connection

Klemmbereich, min.
0,5 mm²
10 mm²
rigido, min. H05(07) V-U
0,5 mm²
rigido, max. H05(07) V-U
10 mm²
multifilare, max. H07V-R
10 mm²
Flessibile, min. H05(07) V-K
0,5 mm²
Flessibile, max. H05(07) V-K
10 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
6 mm²
con terminale, DIN 46228 pt 1, min.
0,5 mm²
mit Aderendhülse nach DIN 46 228/1, max.
10 mm²
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      0409500000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      9025910000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        15 mm
    • Embout recommandé:
      9025930000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9004060000
    • Longueur de dénudage:
      • nominal:
        15 mm
    • Embout recommandé:
      9019140000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      2,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      0186100000
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      9019170000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      4 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      0244100000
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      9019200000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      6 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      0191900000
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      0533500000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      10 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      0282900000
Reference text
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
57 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
51 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
57 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
45 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
1 000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
1 000 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
800 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
8 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
8 kV
Short-time withstand current resistance
3 x 1s mit 420 A
Creepage distance, min.
12,7 mm
Luftstrecke, min.
10,4 mm

Rated data acc. to CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Tension nominale (groupe d'utilisation B / CSA)
600 V
Tension nominale (groupe d'utilisation C / CSA)
600 V
Nennspannung (Use group D / CSA)
600 V
Nennstrom (Use group B / CSA)
33 A
Nennstrom (Use group C / CSA)
33 A
Nennstrom (Use group D / CSA)
5 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 8
Hinweis zu den Zulassungswerten
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
600 V
Tension nominale (groupe d'utilisation C / UL 1059)
600 V
Jmenovité napětí (aplikační skupina D / UL 1059)
600 V
Jmenovitý proud (aplikační skupina B / UL 1059)
39 A
Rated current (Use group C / UL 1059)
39 A
Rated current (Use group D / UL 1059)
5 A
Wire cross-section, AWG, min.
AWG 24
Section de raccordement de câble AWG, max.
AWG 8
Hinweis zu den Zulassungswerten
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Packing

Packaging
Box
VPE length
351 mm
VPE Breite
135 mm
VPE Höhe
60 mm

Contrôles de type

Prüfung: Haltbarkeit der Markierungen
  • Norme:
    DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96
  • Test:
    marque d'origine, identification du type, pas
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Norme:
    DIN EN 61984 section 6.3 et 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Test:
    tourné à 180° avec éléments de codage
  • Évaluation:
    réussite
  • Test:
    Tourné à 180 sans éléments de codage
  • Évaluation:
    réussite
Prüfung: Klemmbarer Querschnitt
  • Norme:
    DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 04.08
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,5 mm²
    • Type de conducteur et section du conducteur:
      rigide 6 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 6 mm²
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
    • Type de conducteur et section du conducteur:
      AWG 20/1
    • Type de conducteur et section du conducteur:
      AWG 20/19
  • Évaluation:
    réussite
  • Exigence:
    1,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U6
    • Type de conducteur et section du conducteur:
      H07V-K6
    • Type de conducteur et section du conducteur:
      AWG 10/1
    • Type de conducteur et section du conducteur:
      AWG 10/19
  • Évaluation:
    réussite
Pull-Out Test
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
    • Type de conducteur et section du conducteur:
      AWG 20/1
    • Type de conducteur et section du conducteur:
      AWG 20/19
  • Évaluation:
    réussite
  • Exigence:
    ≥80 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U6
    • Type de conducteur et section du conducteur:
      H07V-K6
    • Type de conducteur et section du conducteur:
      AWG 10/1
    • Type de conducteur et section du conducteur:
      AWG 10/19
  • Évaluation:
    réussite

Note importante

IPC-Konformität
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Hinweise

• Autres variantes sur demande
• Embouts isolés selon DIN 46228/4
• Embouts nus selon DIN 46228/1
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
