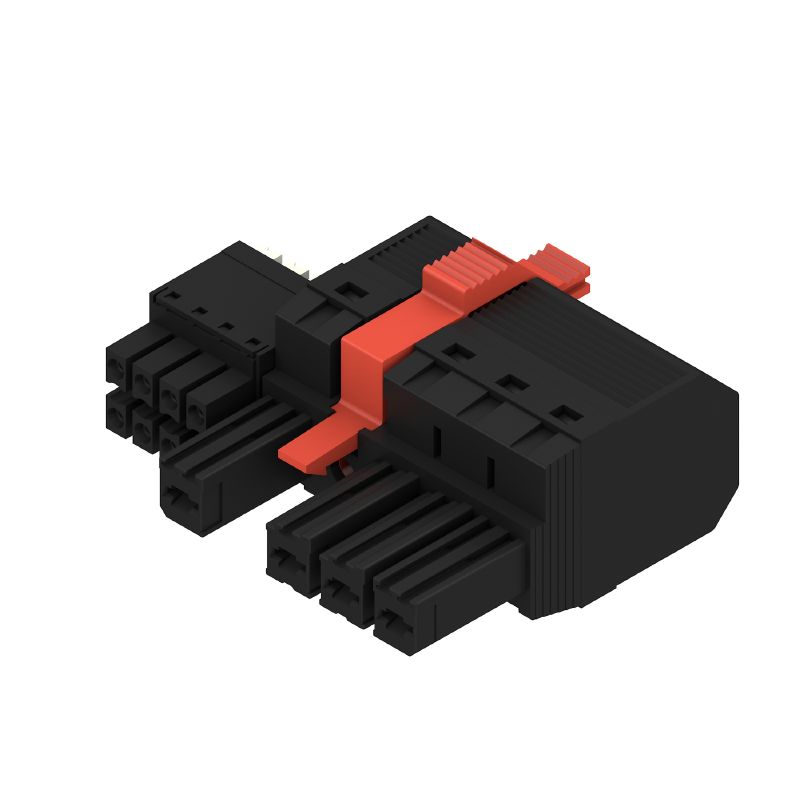

BVF 7.62HP/04/180MF4 BCF/08R SN BK BX
Product image
BVF 7.62HP/04/180MF4 BCF/08R SN BK BX
Product image
BVF 7.62HP/04/180MF4 BCF/08R SN BK BX
Dimensional drawing
BVF 7.62HP/04/180MF4 BCF/08R SN BK BX
Graph
BVF 7.62HP/04/180MF4 BCF/08R SN BK BX
Product benefits
Single-handed operation
Automatic latching

BVF 7.62HP/04/180MF4 BCF/08R SN BK BX

PCB 플러그인 커넥터, 암형 플러그, 7.62 mm, 극 수: 4, 180°, 액추에이터 탑재 PUSH IN, 액추에이터 불포함 PUSH IN, 클램프 범위, 최대 : 10 mm², 박스

Tuotteen tunnus 1157200000
Lataa tietosivu Tekninen tuki Tuotelataukset
Lisävarusteet 5 Vastineet 2 Samankaltaiset tuotteet 25
승인 일반 주문 데이터 Dimensions and weights 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 Dati di dimensionamento secondo IEC CSA에 따른 정격 데이터 Rated data acc. to UL 1059 패키징 기술 데이터 Conductors that can be connected - Hybrid Важное примечание Classifications

승인

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

일반 주문 데이터

Versión
PCB 플러그인 커넥터, 암형 플러그, 7.62 mm, 극 수: 4, 180°, 액추에이터 탑재 PUSH IN, 액추에이터 불포함 PUSH IN, 클램프 범위, 최대 : 10 mm², 박스
Código
1157200000
Tipo
BVF 7.62HP/04/180MF4 BCF/08R SN BK BX
GTIN (EAN)
4032248944644
Qté.
25 items
Indices de produit
IEC: 1000 V / 38 A / 0.5 - 10 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Packaging
Box

Dimensions and weights

Poids net
32,52 g

환경 제품 규정 준수

Statut de conformité RoHS
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

시스템 매개변수

Familia del producto
OMNIMATE 파워 - 시리즈 BV/SV 7.62HP
Tipo de conexión
Fältanslutning
Técnica de conexión de conductores
PUSH IN with actuator
PUSH IN without actuator
Paso en mm (P)
7,62 mm
Paso en pulgadas (P)
0,3 "
Dirección de salida de conductor
180°
Número de polos
4
L1 en mm
30,48 mm
L1 en pulgadas
1,2 "
L2 en mm
11,43 mm
L2 en pulgadas
0,45 "
Número de series
1
Número de filas de polos
1
Sección nominal
6 mm²
Protección contra contacto según DIN VDE 57106
Safe from finger touch
Protección contra contacto según DIN VDE 0470
IP 20
Resistencia de paso
4.50 mΩ
Codificable
Yes
Stripping length
12 mm
Screwdriver blade
0.6 x 3.5
Plugging cycles
25
Plugging force/pole, max.
17 N
Pulling force/pole, max.
15 N

자재 데이터

Matériau isolant
PA GF
Couleur
черный
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 500
UL 94 flammability rating
V-0
Matériau des contacts
Cu-alloy
Surface du contact
tinned
Structure en couches du contact mâle
6...8 µm Sn glossy
Storage temperature, min.
−40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
−50 °C
Operating temperature, max.
125 °C
Temperature range, installation, min.
−25 °C
Temperature range, installation, max.
125 °C

결선에 적합한 컨덕터

Plage de serrage, min.
0,5 mm²
Plage de serrage, max.
10 mm²
Rigide, min. H05(07) V-U
0,5 mm²
Rigide, max. H05(07) V-U
10 mm²
Többeres, max. H07V-R
10 mm²
souple, min. H05(07) V-K
0,5 mm²
souple, max. H05(07) V-K
10 mm²
avec embout isolé DIN 46 228/4, min.
1,5 mm²
avec embout isolé DIN 46 228/4, max.
6 mm²
avec embout, DIN 46228 pt 1, min.
1,5 mm²
avec embout selon DIN 46 228/1, max.
10 mm²
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      1076980000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        15 mm
    • Recommended wire-end ferrule:
      9025930000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        15 mm
    • Recommended wire-end ferrule:
      9019140000
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9004060000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      9025910000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      9019170000
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0186100000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      4 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0244100000
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      9019200000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      6 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      0533500000
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0191900000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      10 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0282900000
Texte de réference
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
38 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
38 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
34 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
34 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
800 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
8 kV
Tenue aux courants de faible durée
3 x 1s with 420 A
Espace libre, min.
10,4 mm
Ligne de fuite, min.
12,7 mm

CSA에 따른 정격 데이터

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
600 V
Tensión nominal (Use Group C / CSA)
600 V
Tensión nominal (Use group D / CSA)
600 V
Intensidad nominal (Use Group B / CSA)
33 A
Intensidad nominal (Use Group C / CSA)
33 A
Intensidad nominal (Use Group D / CSA)
5 A
Sección de conexión del conductor AWG, mín.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 8
Referencia para valores de homologación
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
600 V
Tensión nominal (Use Group C / UL 1059)
600 V
Tensión nominal (Use Group D / UL 1059)
600 V
Intensidad nominal (Use Group B / UL 1059)
35 A
Intensidad nominal (Use Group C / UL 1059)
35 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Sección de conexión del conductor AWG, mín.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 8
Referencia para valores de homologación
Specifications are maximum values, details - see approval certificate.

패키징

Embalaje
박스
Longitud de VPE
353 mm
VPE width
134 mm
Altura de VPE
60 mm

기술 데이터

Paso en mm (señal)
3.81 mm
Pitch in inches (Signal)
0.15 inch
Número de polos (Señal)
8
L2 en mm
11,43 mm
L2 en pouces
0,45 "
Nombre de rangées (Signal)
2
Matériau des contacts (Signal)
CuMg
Contact surface (Signal)
cynowana
Layer structure of the plug contact (Signal)
1-3 µ Ni / 4-8 µ Sn
Rated voltage for overvoltage class/pollution severity level II/2 (Signal)
400 V
Rated voltage for overvoltage class/pollution severity level III/2 (Signal)
320 V
Rated voltage for overvoltage class/pollution severity level III/3 (Signal)
200 V
Rated impulse voltage for overvoltage class/pollution severity level II/2 (Signal)
4 kV
Rated impulse voltage for overvoltage class/pollution severity level III/2 (Signal)
4 kV
Rated impulse voltage for overvoltage class/pollution severity level III/3 (Signal)
4 kV
Short-time withstand current resistance (Signal)
3 x 1s with 80 A
Rated voltage (Use group B / CSA) (Signal)
300 V
Rated voltage (Use group C / CSA) (Signal)
50 V
Rated voltage (Use group D / CSA) (Signal)
300 V
Rated current (Use group B / CSA) (Signal)
9 A
Rated current (Use group C / CSA) (Signal)
9 A
Rated current (Use group D / CSA) (Signal)
9 A
Wire connection cross-section AWG (Signal)
AWG 24...AWG 16
Jmenovité napětí (aplikační skupina B / UL 1059) (Signál)
300 V
Tension nominale (groupe d'utilisation C / UL 1059) (Signal)
50 V
Tensione nominale (Gruppo D / UL 1059] (Segnale)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059) (Sygnał)
5 A
Märkström (användargrupp C / UL 1059) (Signal)
5 A
Rated current (Use group D / UL 1059) (Signal)
5 A
Connector cross-section (Signal)
AWG 26...AWG 16

Conductors that can be connected - Hybrid

Clamping range, rated connection (Power)
0.5...10 mm²
Sección de embornado, conexión nominal (Señal)
0.2...1.5 mm²
Connector cross-section (Power)
AWG 24...AWG 8
Connector cross-section AWG (Signal)
AWG 26...AWG 16
solid, H05(07) V-U (Power)
0.5...10 mm²
solid, H05(07) V-U (Signal)
0.14...1.5 mm²
flexible, H05(07) V-K (Power)
0.5...6 mm²
souple, H05(07) V-K
0.14...1.5 mm²
con terminale con collare isolante (Potenza)
0.5...6 mm²
with wire-end ferrule with collar, DIN 46 228/4 (Signal)
0.25...1.5 mm²
con terminal tubular según DIN 46 228/1
0.5...6 mm²
con terminal tubular según DIN 46 228/1 (Señal)
0.25...1.5 mm²

Важное примечание

Conformité IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Remarques
  • Technical specifications refer to the power contacts
  • Technical data of signal contacts: 50V / 5A, stripping length 8mm
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule with plastic collar to DIN 46228/4
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-03-02
ECLASS 15.0
27-46-03-02
